Poznámky redaktora

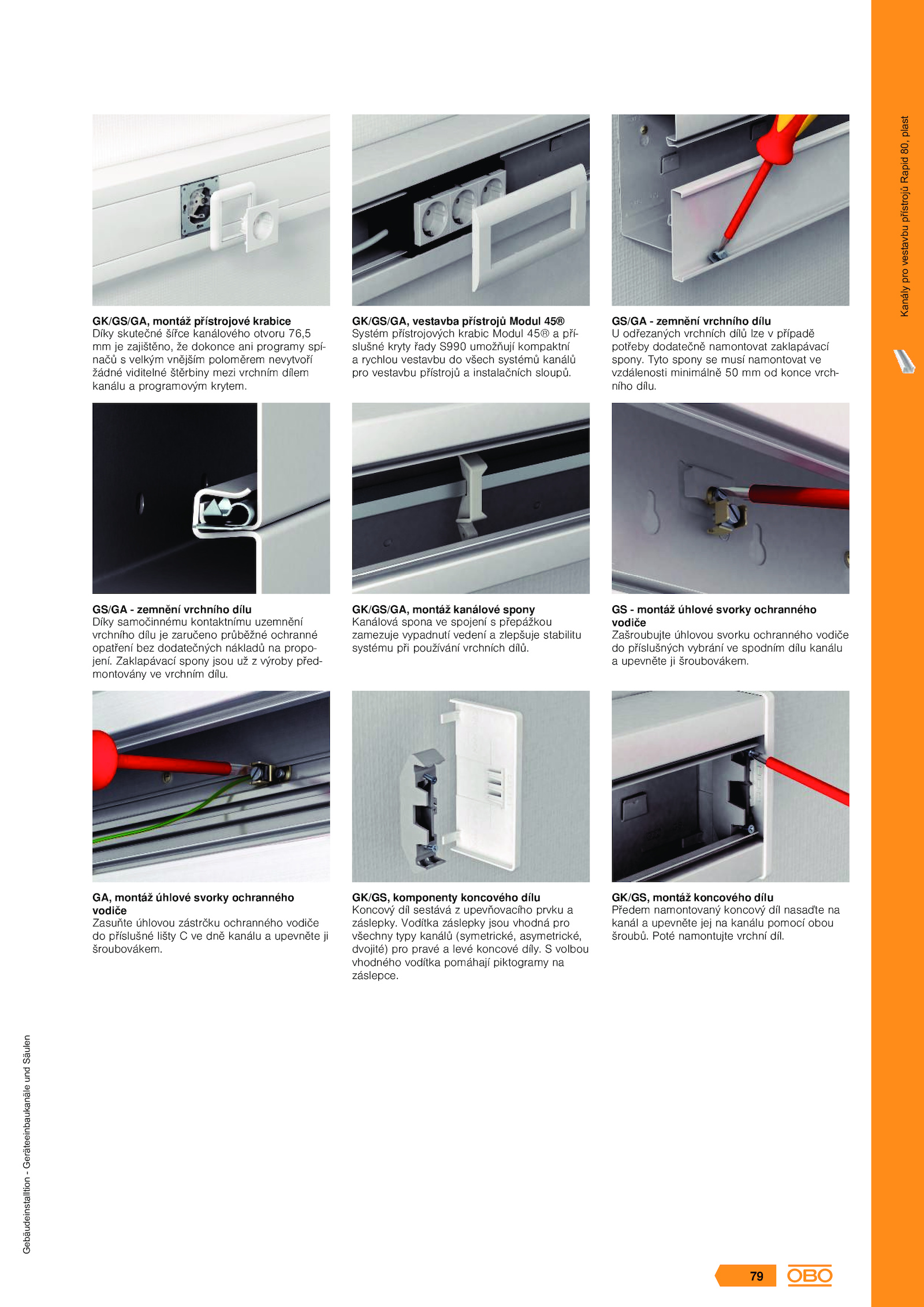

GK/GS/GA, montáž přístrojové krabice
Díky skutečné šířce kanálového otvoru 76,5
mm zajištěno, dokonce ani programy spí-
načů velkým vnějším poloměrem nevytvoří
žádné viditelné štěrbiny mezi vrchním dílem
kanálu programovým krytem. volbou
vhodného vodítka pomáhají piktogramy na
záslepce. Poté namontujte vrchní díl.
GK/GS/GA, montáž kanálové spony
Kanálová spona spojení přepážkou
zamezuje vypadnutí vedení zlepšuje stabilitu
systému při používání vrchních dílů. Tyto spony musí namontovat ve
vzdálenosti minimálně konce vrch-
ního dílu. Zaklapávací spony jsou výroby před-
montovány vrchním dílu.
GK/GS, montáž koncového dílu
Předem namontovaný koncový díl nasaďte na
kanál upevněte jej kanálu pomocí obou
šroubů.
Gebäudeinstalltion
-
Geräteeinbaukanäle
und
Säulen
Kanály
pro
vestavbu
přístrojů
Rapid
80,
plast
79
.
GS/GA zemnění vrchního dílu
U odřezaných vrchních dílů lze případě
potřeby dodatečně namontovat zaklapávací
spony.
GK/GS/GA, vestavba přístrojů Modul 45®
Systém přístrojových krabic Modul 45® pří-
slušné kryty řady S990 umožňují kompaktní
a rychlou vestavbu všech systémů kanálů
pro vestavbu přístrojů instalačních sloupů.
GK/GS, komponenty koncového dílu
Koncový díl sestává upevňovacího prvku a
záslepky.
GS/GA zemnění vrchního dílu
Díky samočinnému kontaktnímu uzemnění
vrchního dílu zaručeno průběžné ochranné
opatření bez dodatečných nákladů propo-
jení.
GS montáž úhlové svorky ochranného
vodiče
Zašroubujte úhlovou svorku ochranného vodiče
do příslušných vybrání spodním dílu kanálu
a upevněte šroubovákem.
GA, montáž úhlové svorky ochranného
vodiče
Zasuňte úhlovou zástrčku ochranného vodiče
do příslušné lišty dně kanálu upevněte ji
šroubovákem. Vodítka záslepky jsou vhodná pro
všechny typy kanálů (symetrické, asymetrické,
dvojité) pro pravé levé koncové díly
