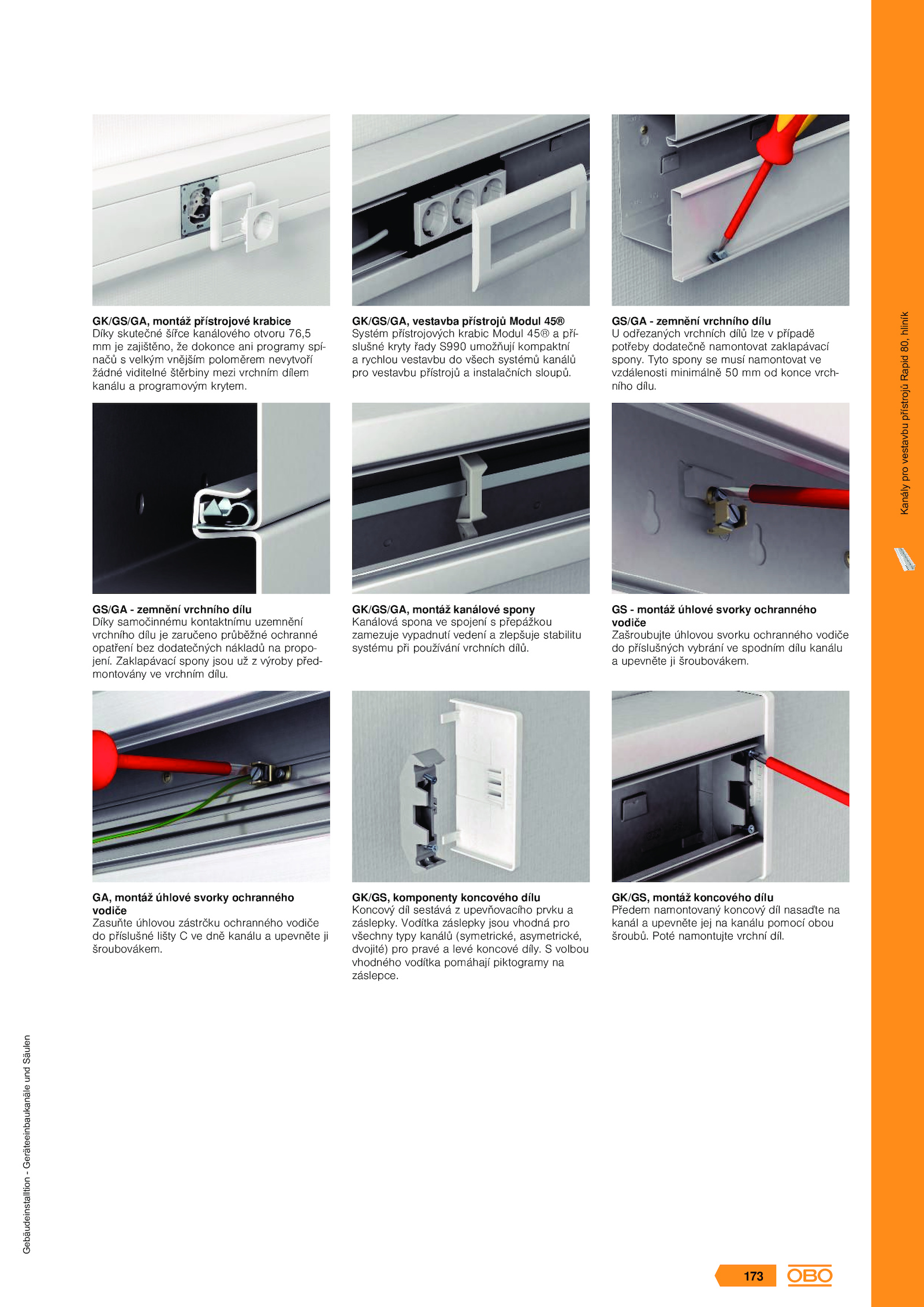

GK/GS/GA, vestavba přístrojů Modul 45®
Systém přístrojových krabic Modul 45® pří-
slušné kryty řady S990 umožňují kompaktní
a rychlou vestavbu všech systémů kanálů
pro vestavbu přístrojů instalačních sloupů.
Gebäudeinstalltion
-
Geräteeinbaukanäle
und
Säulen
Kanály
pro
vestavbu
přístrojů
Rapid
80,
hliník
173
. Tyto spony musí namontovat ve
vzdálenosti minimálně konce vrch-
ního dílu. volbou
vhodného vodítka pomáhají piktogramy na
záslepce.
GS montáž úhlové svorky ochranného
vodiče
Zašroubujte úhlovou svorku ochranného vodiče
do příslušných vybrání spodním dílu kanálu
a upevněte šroubovákem.GK/GS/GA, montáž přístrojové krabice
Díky skutečné šířce kanálového otvoru 76,5
mm zajištěno, dokonce ani programy spí-
načů velkým vnějším poloměrem nevytvoří
žádné viditelné štěrbiny mezi vrchním dílem
kanálu programovým krytem. Vodítka záslepky jsou vhodná pro
všechny typy kanálů (symetrické, asymetrické,
dvojité) pro pravé levé koncové díly.
GK/GS/GA, montáž kanálové spony
Kanálová spona spojení přepážkou
zamezuje vypadnutí vedení zlepšuje stabilitu
systému při používání vrchních dílů. Zaklapávací spony jsou výroby před-
montovány vrchním dílu. Poté namontujte vrchní díl.
GS/GA zemnění vrchního dílu
U odřezaných vrchních dílů lze případě
potřeby dodatečně namontovat zaklapávací
spony.
GA, montáž úhlové svorky ochranného
vodiče
Zasuňte úhlovou zástrčku ochranného vodiče
do příslušné lišty dně kanálu upevněte ji
šroubovákem.
GK/GS, montáž koncového dílu
Předem namontovaný koncový díl nasaďte na
kanál upevněte jej kanálu pomocí obou
šroubů.
GK/GS, komponenty koncového dílu
Koncový díl sestává upevňovacího prvku a
záslepky.
GS/GA zemnění vrchního dílu
Díky samočinnému kontaktnímu uzemnění
vrchního dílu zaručeno průběžné ochranné
opatření bez dodatečných nákladů propo-
jení
