Vypočítejte: (2r)². Abychom vám usnadnili práci,
uvádíme této dvojstraně průměr potřebu místa
nejdůležitějších typů kabelů. Protože
kabely neleží nikdy zcela vedle sebe absolutně
paralelně, nestačí vzít při výpočtu plnění kabely úvahu
pouze průměr kabelu. Reálný základ dimenzování
poskytuje vzorec (2r)².
Výpočet pomocí vzorce (2r)²
Průměr vypovídá skutečných prostorových potřebách
kabelu jen velice málo.
Správná volba
S výběrem správné velikosti kanálu vám pomůže tabulka
na následujících stranách. Kromě užitečného průřezu
daného kanálu dbejte také požadavky norem oblasti
činitele plnění přípustného zahřívání kabelů. Tato hodnota
odráží realistickou potřebu místa včetně meziprostorů. Přesné hodnoty zjistíte z
katalogových údajů konkrétního výrobce.Jak zjistím plnění kabely?

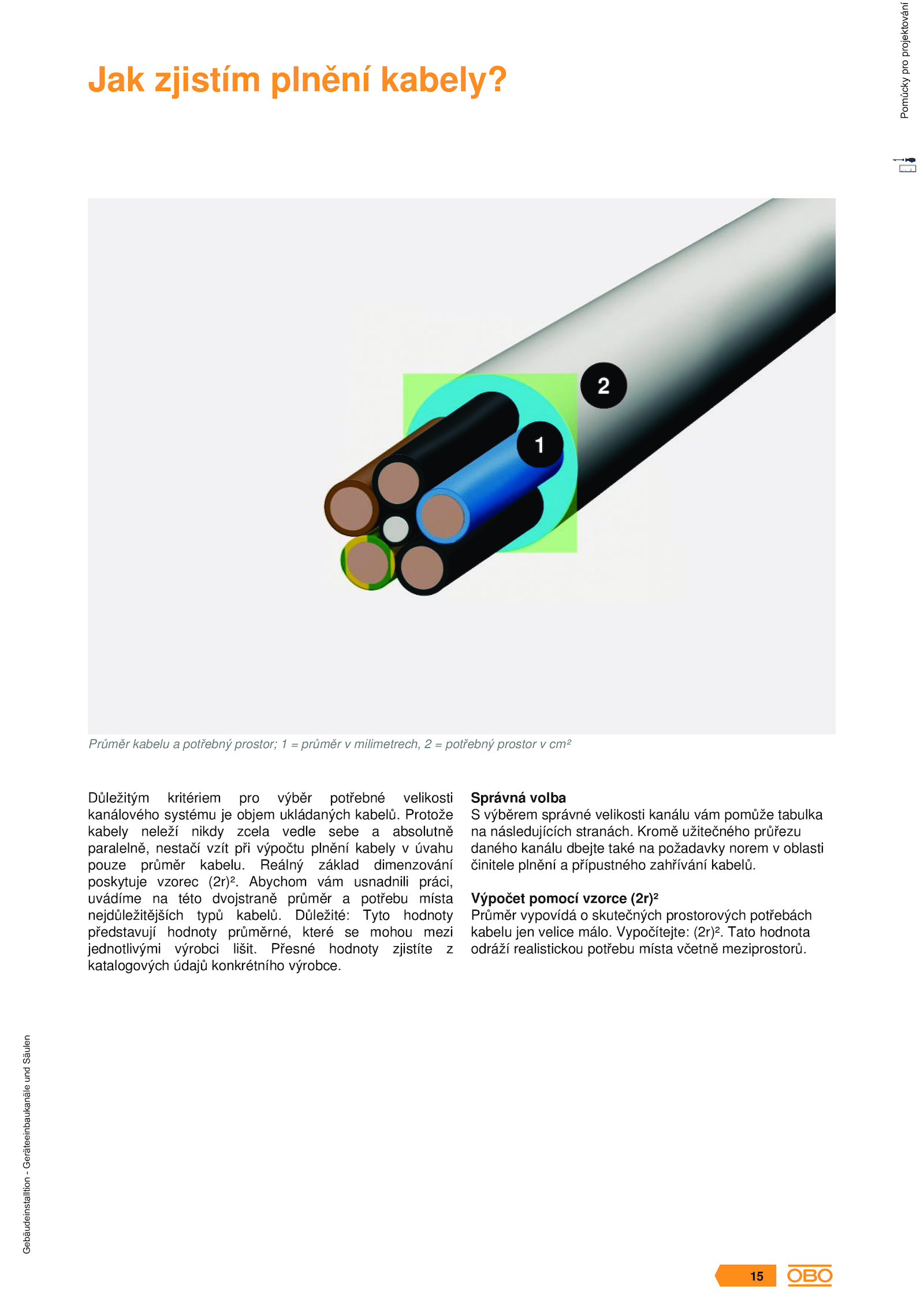

Průměr kabelu potřebný prostor; průměr milimetrech, potřebný prostor cm²
Důležitým kritériem pro výběr potřebné velikosti
kanálového systému objem ukládaných kabelů.
Gebäudeinstalltion
-
Geräteeinbaukanäle
und
Säulen
Pomůcky
pro
projektování
15
. Důležité: Tyto hodnoty
představují hodnoty průměrné, které mohou mezi
jednotlivými výrobci lišit
