Poznámky redaktora
Pro instalace bûÏném prostfiedí jako antikoroz-
ní ochrana pro ocel osvûdãila povrchová úprava
zinkováním.
haly
Nízká kontaminace,
napfi. Tyto vrstvy jsou
s ocelov˘m jádrem zvlá‰tû silnû svázané.
Vzniká asi silná, svûtle lesklá vrstva zinku,
která následn˘m chromátováním ochránûna
proti otûru. Mimo ve
Kategorie
koroze
Vytápûné budovy,
napfi. Tyto materiály jsou oznaãeny sym-
bolem S.
● Galvanické pozinkování (DIN 50961)
Pokovované pfiedmûty ponofií elektrolytic-
ké láznû, níÏ ionty zinku zcela stejnomûrnû
vysráÏejí povrchu pokovovaného pfiedmûtu.E2

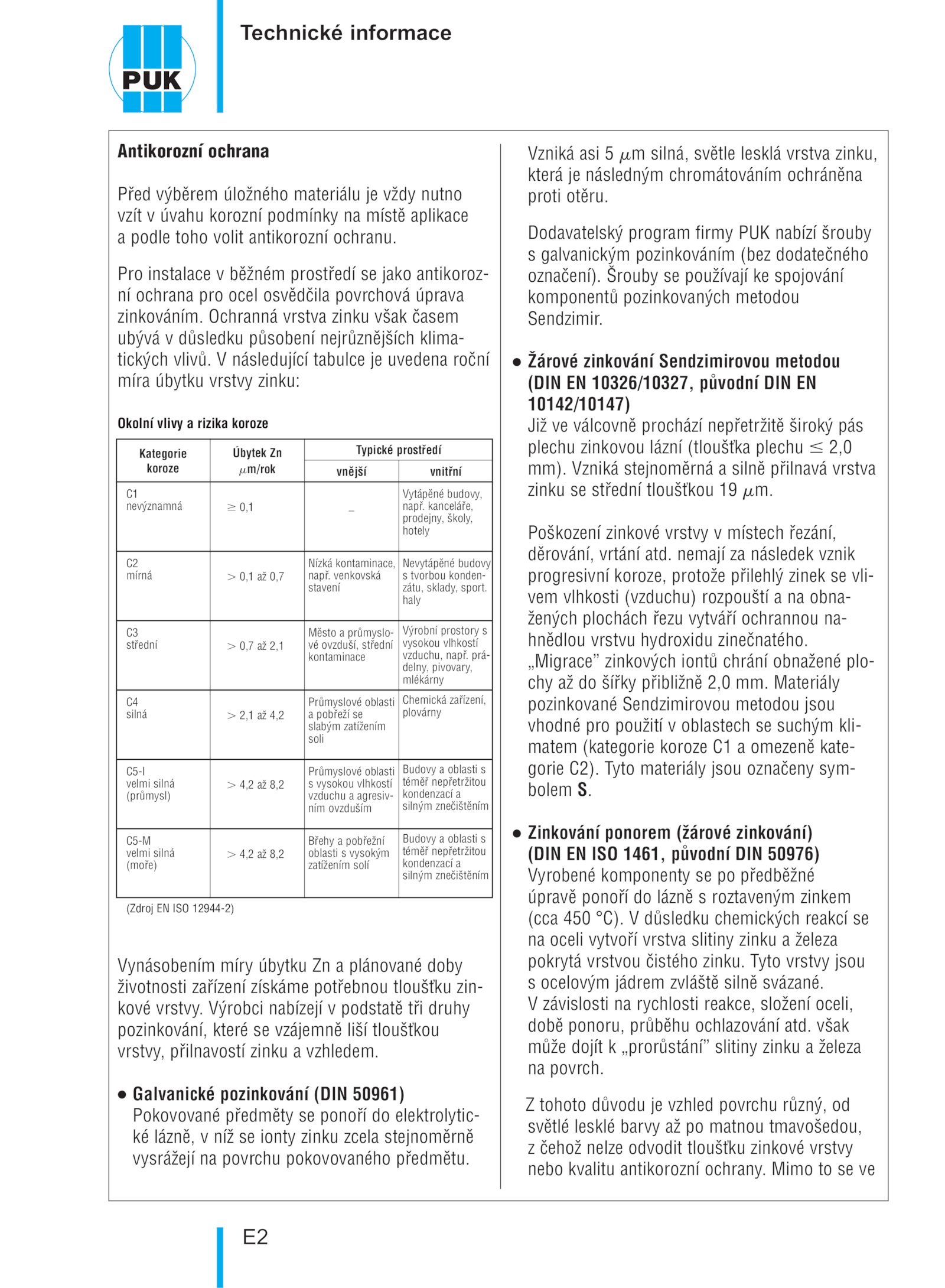

Technické informace
Antikorozní ochrana
Pfied v˘bûrem úloÏného materiálu vÏdy nutno
vzít úvahu korozní podmínky místû aplikace
a podle toho volit antikorozní ochranu. dÛsledku chemick˘ch reakcí se
na oceli vytvofií vrstva slitiny zinku Ïeleza
pokrytá vrstvou ãistého zinku. následující tabulce uvedena roãní
míra úbytku vrstvy zinku:
Vynásobením míry úbytku plánované doby
Ïivotnosti zafiízení získáme potfiebnou tlou‰Èku zin-
kové vrstvy.
Z tohoto dÛvodu vzhled povrchu rÛzn˘, od
svûtlé lesklé barvy matnou tmavo‰edou,
z ãehoÏ nelze odvodit tlou‰Èku zinkové vrstvy
nebo kvalitu antikorozní ochrany.
Dodavatelsk˘ program firmy PUK nabízí ‰rouby
s galvanick˘m pozinkováním (bez dodateãného
oznaãení).
V závislosti rychlosti reakce, sloÏení oceli,
dobû ponoru, prÛbûhu ochlazování atd.
● Zinkování ponorem (Ïárové zinkování)
(DIN ISO 1461, pÛvodní DIN 50976)
Vyrobené komponenty pfiedbûÏné
úpravû ponofií láznû roztaven˘m zinkem
(cca 450 °C).
● Îárové zinkování Sendzimirovou metodou
(DIN 10326/10327, pÛvodní DIN EN
10142/10147)
JiÏ válcovnû prochází nepfietrÏitû ‰irok˘ pás
plechu zinkovou lázní (tlou‰Èka plechu 2,0
mm).
Po‰kození zinkové vrstvy místech fiezání,
dûrování, vrtání atd. V˘robci nabízejí podstatû tfii druhy
pozinkování, které vzájemnû li‰í tlou‰Èkou
vrstvy, pfiilnavostí zinku vzhledem. ·rouby pouÏívají spojování
komponentÛ pozinkovan˘ch metodou
Sendzimir. prá-
delny, pivovary,
mlékárny
Mûsto prÛmyslo-
vé ovzdu‰í, stfiední
kontaminace
0,7 2,1
C3
stfiední
Chemická zafiízení,
plovárny
PrÛmyslové oblasti
a pobfieÏí se
slab˘m zatíÏením
soli
2,1 4,2
C4
silná
Budovy oblasti s
témûfi nepfietrÏitou
kondenzací a
siln˘m zneãi‰tûním
PrÛmyslové oblasti
s vysokou vlhkostí
vzduchu agresiv-
ním ovzdu‰ím
4,2 8,2
C5-I
velmi silná
(prÛmysl)
Budovy oblasti s
témûfi nepfietrÏitou
kondenzací a
siln˘m zneãi‰tûním
Bfiehy pobfieÏní
oblasti vysok˘m
zatíÏením solí
4,2 8,2
C5-M
velmi silná
(mofie)
Úbytek Zn
m/rok
Typické prostfiedí
vnûj‰í vnitfiní
Okolní vlivy rizika koroze
(Zdroj ISO 12944-2)
. Materiály
pozinkované Sendzimirovou metodou jsou
vhodné pro pouÏití oblastech such˘m kli-
matem (kategorie koroze omezenû kate-
gorie C2).
„Migrace” zinkov˘ch iontÛ chrání obnaÏené plo-
chy ‰ífiky pfiibliÏnû 2,0 mm. kanceláfie,
prodejny, ‰koly,
hotely
_
0,1
C1
nev˘znamná
Nevytápûné budovy
s tvorbou konden-
zátu, sklady, sport. v‰ak
mÛÏe dojít „prorÛstání” slitiny zinku Ïeleza
na povrch. Vzniká stejnomûrná silnû pfiilnavá vrstva
zinku stfiední tlou‰Èkou m. venkovská
stavení
0,1 0,7
C2
mírná
V˘robní prostory s
vysokou vlhkostí
vzduchu, napfi. nemají následek vznik
progresivní koroze, protoÏe pfiilehl˘ zinek vli-
vem vlhkosti (vzduchu) rozpou‰tí obna-
Ïen˘ch plochách fiezu vytváfií ochrannou na-
hnûdlou vrstvu hydroxidu zineãnatého. Ochranná vrstva zinku v‰ak ãasem
ub˘vá dÛsledku pÛsobení nejrÛznûj‰ích klima-
tick˘ch vlivÛ
