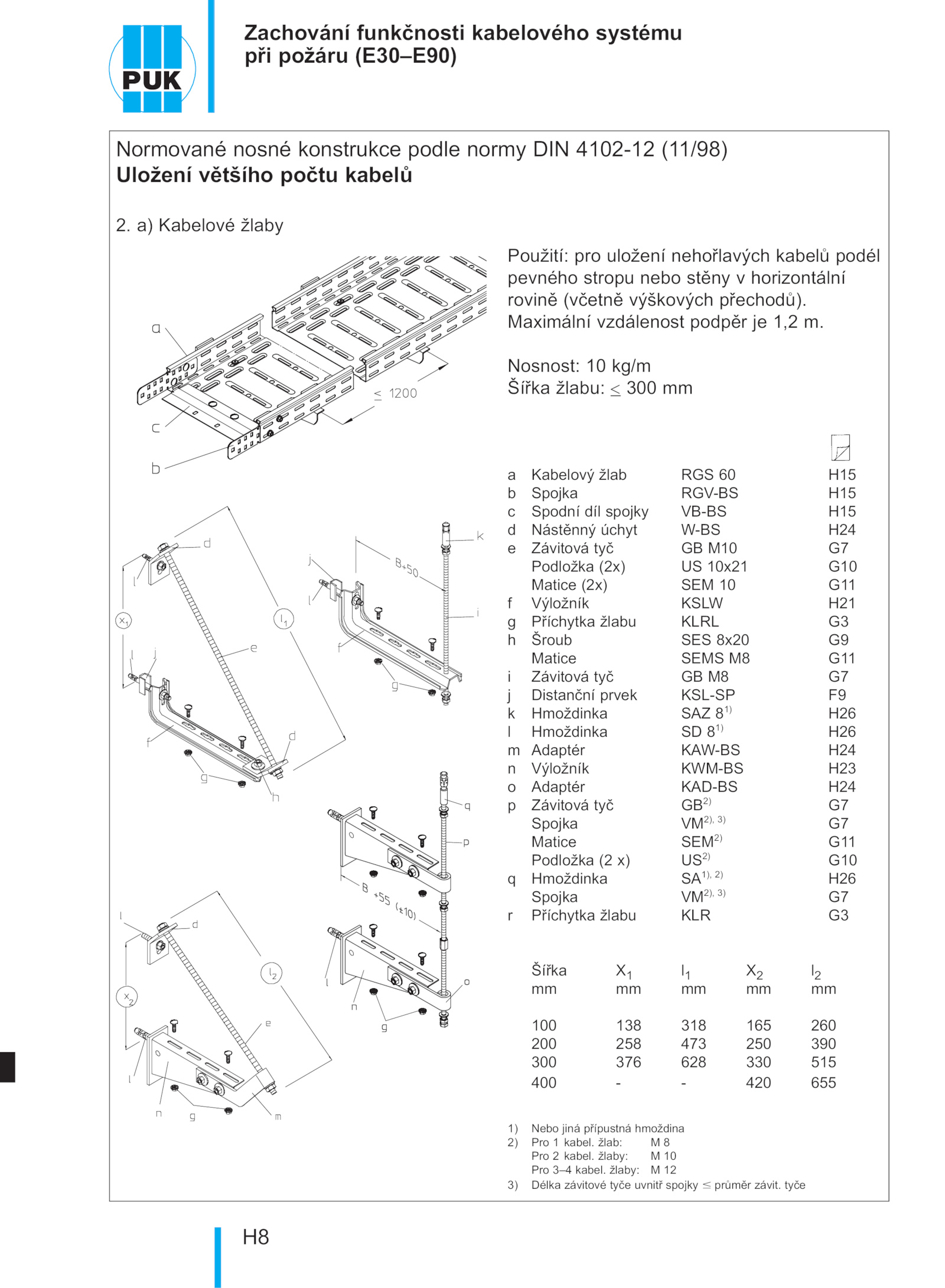

Zachování funkčnosti kabelového systému
při požáru (E30–E90)
Normované nosné konstrukce podle normy DIN 4102-12 (11/98)
Uložení většího počtu kabelů
2.
Nosnost: kg/m
Šířka žlabu: 300 mm
a Kabelový žlab RGS H15
b Spojka RGV-BS H15
c Spodní díl spojky VB-BS H15
d Nástěnný úchyt W-BS H24
e Závitová tyč M10 G7
Podložka (2x) 10x21 G10
Matice (2x) SEM G11
f Výložník KSLW H21
g Příchytka žlabu KLRL G3
h Šroub SES 8x20 G9
Matice SEMS G11
i Závitová tyč G7
j Distanční prvek KSL-SP F9
k Hmoždinka SAZ 81)
H26
l Hmoždinka 81)
H26
m Adaptér KAW-BS H24
n Výložník KWM-BS H23
o Adaptér KAD-BS H24
p Závitová tyč GB2)
G7
Spojka VM2), 3)
G7
Matice SEM2)
G11
Podložka US2)
G10
q Hmoždinka SA1), 2)
H26
Spojka VM2), 3)
G7
r Příchytka žlabu KLR G3
Šířka l2
mm mm
100 138 318 165 260
200 258 473 250 390
300 376 628 330 515
400 420 655
1) Nebo jiná přípustná hmoždina
2) Pro kabel. žlab: 8
Pro kabel. Kabelové žlaby
Použití: pro uložení nehořlavých kabelů podél
pevného stropu nebo stěny horizontální
rovině (včetně výškových přechodů). žlaby: 10
Pro 3–4 kabel.
Maximální vzdálenost podpěr 1,2 m. tyče
. žlaby: 12
3) Délka závitové tyče uvnitř spojky průměr závit
