STP 4.
► Podložku možné použít jako patku pro připevnění jiných podpěrných konstrukcí např.
► Podložka vyrobena pryžového materiálu, který odolný vůči záření.
► Kabelový žlab podložce připevní pomocí šroubu 8X20.
► spodní straně podložky hliníková folie protismykovou úpravou, která funguje jako izolační vrstva
pro přímý styk střechami PVC materiálu.
► Drátěný žlab podložce připevní pomocí středového držáku DZCZ šroubu 8X20.
► PPS1 L30_GZM podložka zalisovanou lištu vyrobenou oceli povrchovou úpravou Magnelis®.
►
Kotvení provádí pomocí kotev Ø10 mm. montážních
profilů, stropních profilů atd.
►
Montáž žlabu nebo lávky VMB pomocí šroubů NSM 6X10 (str. STP 4.
► PPS 3XM8_GMLZ podložka zalisované matic 8.
Maximální utahovací moment doporučujeme Nm.2X25 TX) spolu
se středovým závěsem DZCZ nebo příchytkou 6706_PO dráty umístěné dně žlabu podložky v
místě kovové lišty.
položka EAN
PPS1 L30_GZM 1,15 8595568941169
PPS1 3XM8_GMLZ 1,03 8595568941152

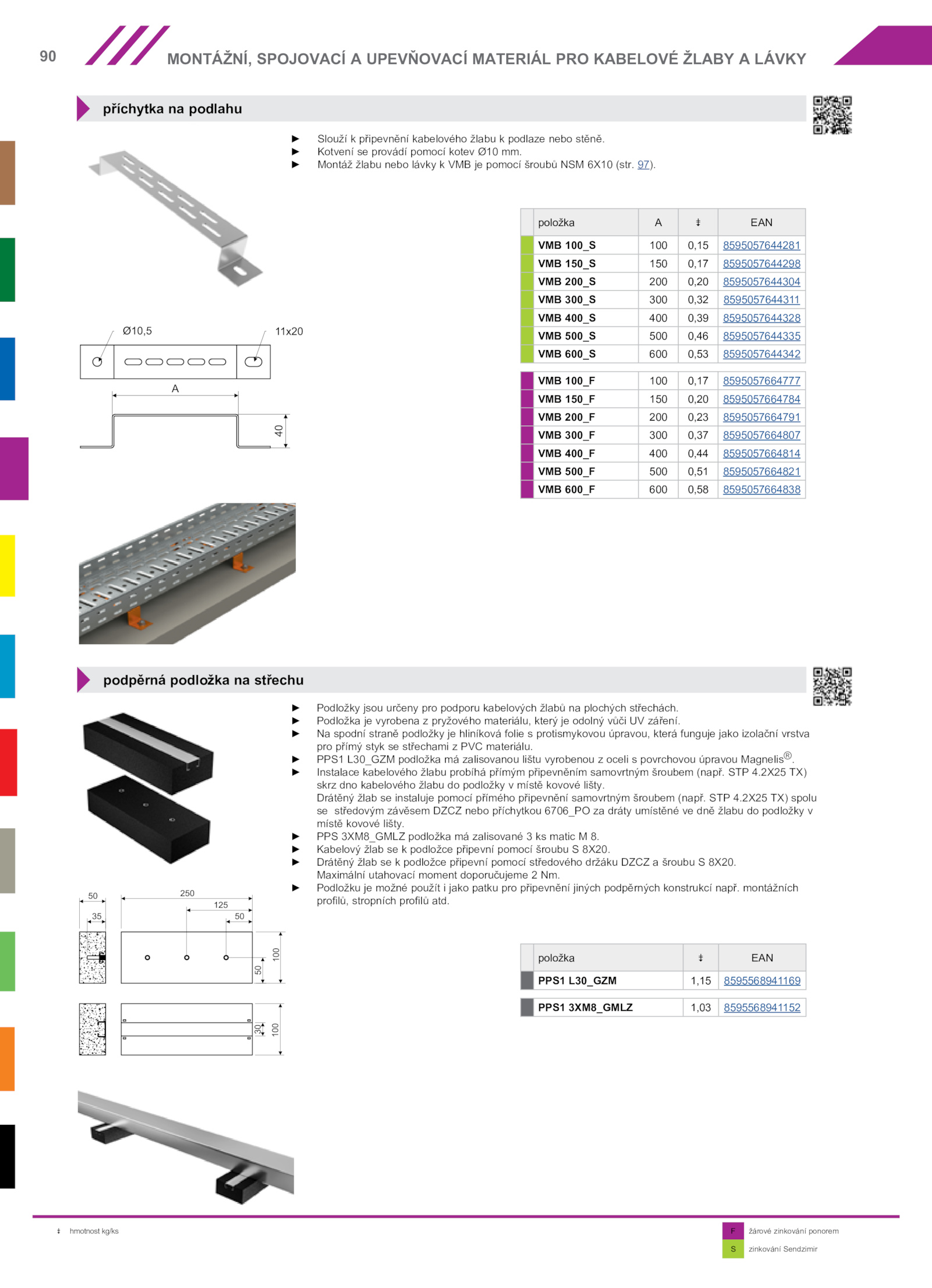

MONTÁŽNÍ, SPOJOVACÍ UPEVŇOVACÍ MATERIÁL PRO KABELOVÉ ŽLABY LÁVKY
.
Drátěný žlab instaluje pomocí přímého připevnění samovrtným šroubem (např.
0 hmotnost kg/ks žárové zinkování ponorem
S zinkování Sendzimir
podpěrná podložka střechu
► Podložky jsou určeny pro podporu kabelových žlabů plochých střechách.
► Instalace kabelového žlabu probíhá přímým připevněním samovrtným šroubem (např.2X25 TX)
skrz dno kabelového žlabu podložky místě kovové lišty.90
příchytka podlahu
položka EAN
VMB 100_S 100 0,15 8595057644281
VMB 150_S 150 0,17 8595057644298
VMB 200_S 200 0,20 8595057644304
VMB 300_S 300 0,32 8595057644311
VMB 400_S 400 0,39 8595057644328
VMB 500_S 500 0,46 8595057644335
VMB 600_S 600 0,53 8595057644342
VMB 100_F 100 0,17 8595057664777
VMB 150_F 150 0,20 8595057664784
VMB 200_F 200 0,23 8595057664791
VMB 300_F 300 0,37 8595057664807
VMB 400_F 400 0,44 8595057664814
VMB 500_F 500 0,51 8595057664821
VMB 600_F 600 0,58 8595057664838
►
Slouží připevnění kabelového žlabu podlaze nebo stěně. 97)
