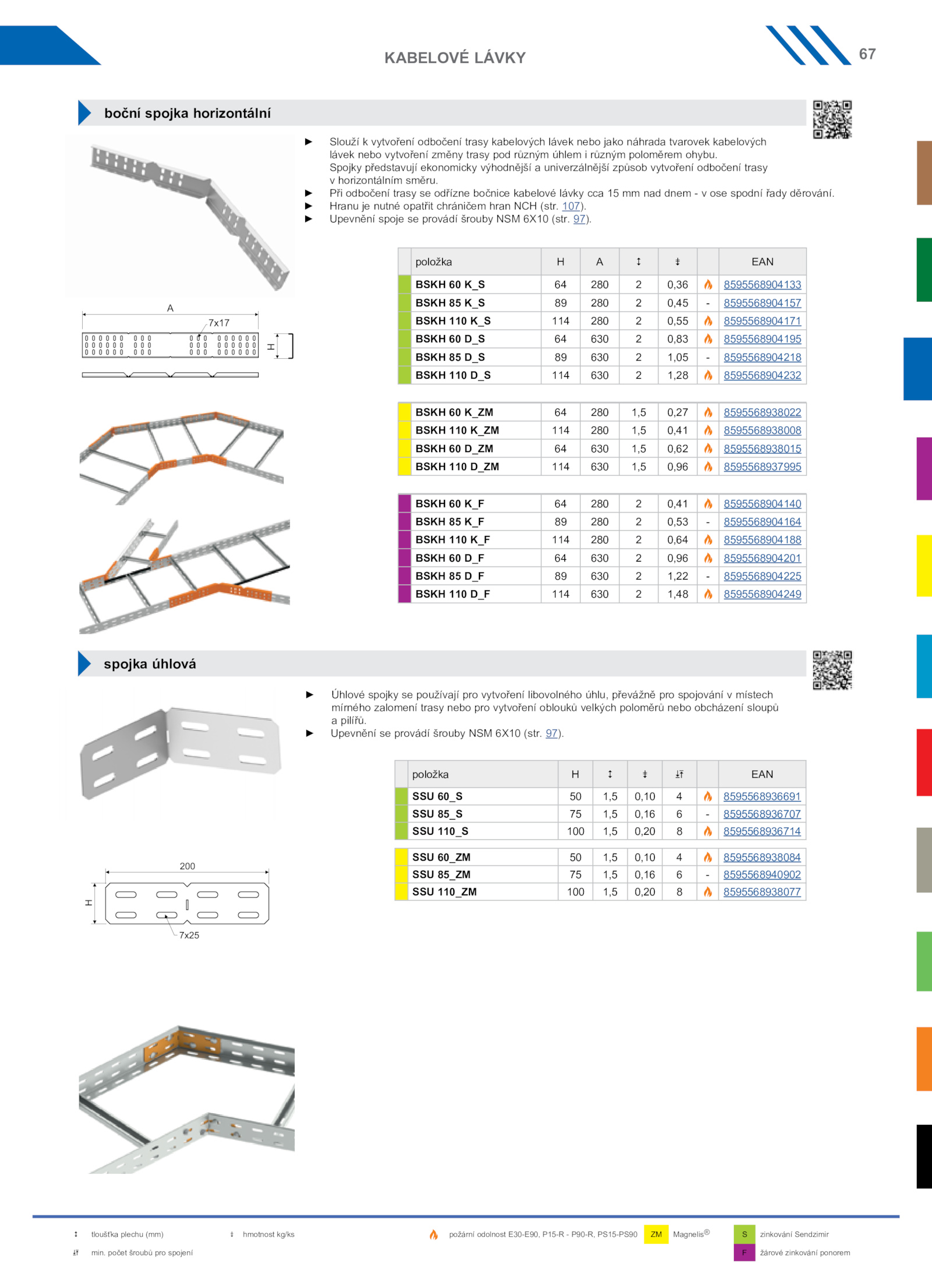

KABELOVÉ LÁVKY
► Slouží vytvoření odbočení trasy kabelových lávek nebo jako náhrada tvarovek kabelových
lávek nebo vytvoření změny trasy pod různým úhlem různým poloměrem ohybu.
Spojky představují ekonomicky výhodnější univerzálnější způsob vytvoření odbočení trasy
v horizontálním směru.
boční spojka horizontální
►
Úhlové spojky používají pro vytvoření libovolného úhlu, převážně pro spojování místech
mírného zalomení trasy nebo pro vytvoření oblouků velkých poloměrů nebo obcházení sloupů
a pilířů.
spojka úhlová
položka EAN
SSU 60_S 1,5 0,10 8595568936691
SSU 85_S 1,5 0,16 8595568936707
SSU 110_S 100 1,5 0,20 8595568936714
SSU 60_ZM 1,5 0,10 8595568938084
SSU 85_ZM 1,5 0,16 8595568940902
SSU 110_ZM 100 1,5 0,20 8595568938077
položka EAN
BSKH K_S 280 0,36 8595568904133
BSKH K_S 280 0,45 8595568904157
BSKH 110 K_S 114 280 0,55 8595568904171
BSKH D_S 630 0,83 8595568904195
BSKH D_S 630 1,05 8595568904218
BSKH 110 D_S 114 630 1,28 8595568904232
BSKH K_ZM 280 1,5 0,27 8595568938022
BSKH 110 K_ZM 114 280 1,5 0,41 8595568938008
BSKH D_ZM 630 1,5 0,62 8595568938015
BSKH 110 D_ZM 114 630 1,5 0,96 8595568937995
BSKH K_F 280 0,41 8595568904140
BSKH K_F 280 0,53 8595568904164
BSKH 110 K_F 114 280 0,64 8595568904188
BSKH D_F 630 0,96 8595568904201
BSKH D_F 630 1,22 8595568904225
BSKH 110 D_F 114 630 1,48 8595568904249
2 tloušťka plechu (mm) hmotnost kg/ks požární odolnost E30-E90, P15-R P90-R, PS15-PS90 Magnelis® zinkování Sendzimir
G min. 97).
► Při odbočení trasy odřízne bočnice kabelové lávky cca nad dnem ose spodní řady děrování.
► Upevnění spoje provádí šrouby NSM 6X10 (str.
► Upevnění provádí šrouby NSM 6X10 (str. 97).
► Hranu nutné opatřit chráničem hran NCH (str. počet šroubů pro spojení žárové zinkování ponorem
. 107)
