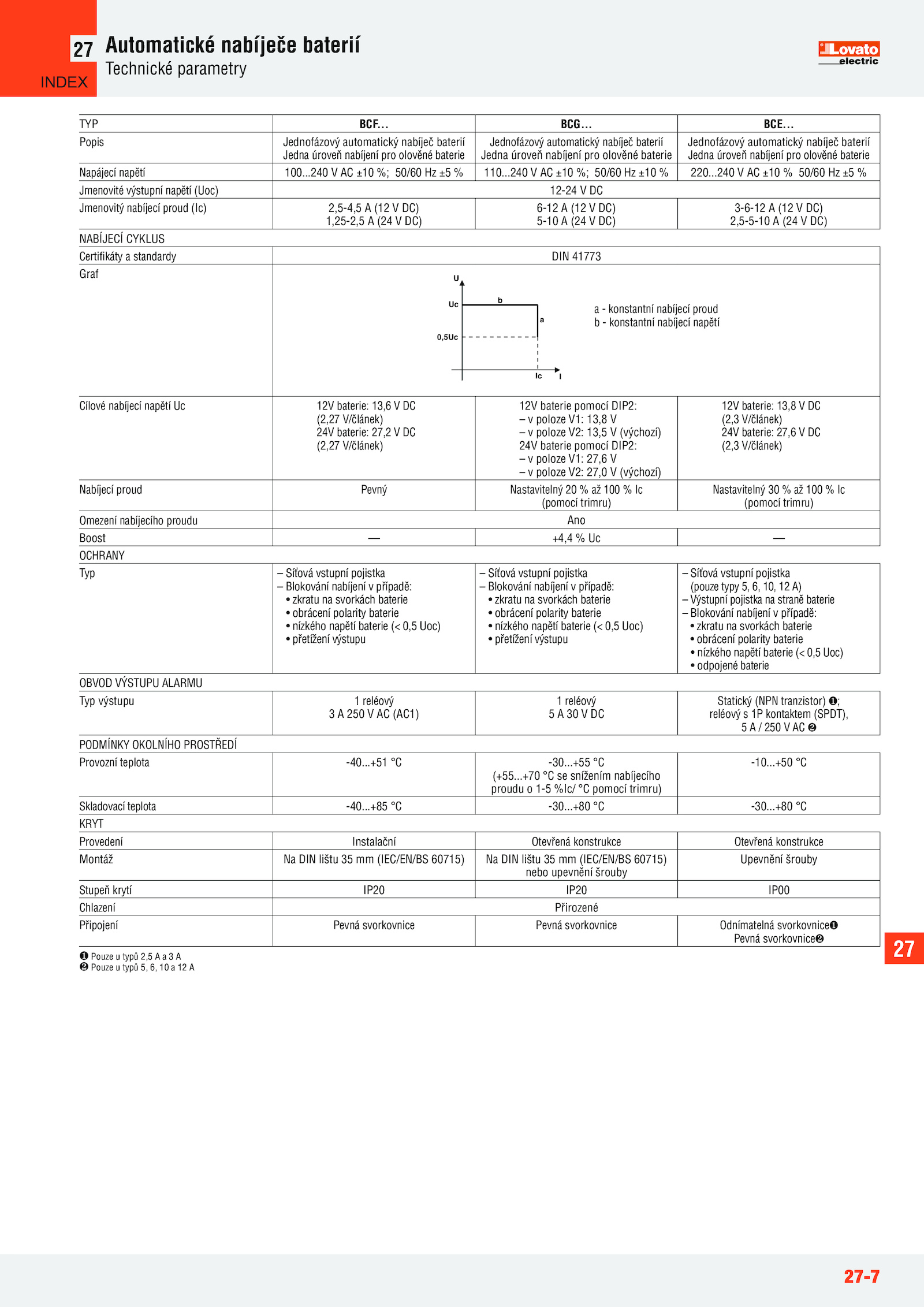

Automatické nabíječe baterií
Technické parametry
27
U
Uc
0,5Uc
Ic I
b
a
TYP BCF...+80 °C
KRYT
Provedení Instalační Otevřená konstrukce Otevřená konstrukce
Montáž DIN lištu (IEC/EN/BS 60715) DIN lištu (IEC/EN/BS 60715)
nebo upevnění šrouby
Upevnění šrouby
Stupeň krytí IP20 IP20 IP00
Chlazení Přirozené
Připojení Pevná svorkovnice Pevná svorkovnice Odnímatelná svorkovnice
Pevná svorkovnice
Pouze typů 2,5 A
Pouze typů A
INDEX
..+70 snížením nabíjecího
proudu 1-5 %Ic/ pomocí trimru)
-10.+50 °C
Skladovací teplota -40.+85 -30...240 ±10 50/60 ±10 220..... BCE.240 ±10 50/60 %
Jmenovité výstupní napětí (Uoc) 12-24 DC
Jmenovitý nabíjecí proud (Ic) 2,5-4,5 (12 DC)
1,25-2,5 (24 DC)
6-12 (12 DC)
5-10 (24 DC)
3-6-12 (12 DC)
2,5-5-10 (24 DC)
NABÍJECÍ CYKLUS
Certifikáty standardy DIN 41773
Graf
a konstantní nabíjecí proud
b konstantní nabíjecí napětí
Cílové nabíjecí napětí 12V baterie: 13,6 DC
(2,27 V/článek)
24V baterie: 27,2 DC
(2,27 V/článek)
12V baterie pomocí DIP2:
– poloze V1: 13,8 V
– poloze V2: 13,5 (výchozí)
24V baterie pomocí DIP2:
– poloze V1: 27,6 V
– poloze V2: 27,0 (výchozí)
12V baterie: 13,8 DC
(2,3 V/článek)
24V baterie: 27,6 DC
(2,3 V/článek)
Nabíjecí proud Pevný Nastavitelný 100 Ic
(pomocí trimru)
Nastavitelný 100 Ic
(pomocí trimru)
Omezení nabíjecího proudu Ano
Boost +4,4 ––
OCHRANY
Typ Síťová vstupní pojistka
– Blokování nabíjení případě:
• zkratu svorkách baterie
• obrácení polarity baterie
• nízkého napětí baterie 0,5 Uoc)
• přetížení výstupu
– Síťová vstupní pojistka
– Blokování nabíjení případě:
• zkratu svorkách baterie
• obrácení polarity baterie
• nízkého napětí baterie 0,5 Uoc)
• přetížení výstupu
– Síťová vstupní pojistka
(pouze typy 10, A)
– Výstupní pojistka straně baterie
– Blokování nabíjení případě:
• zkratu svorkách baterie
• obrácení polarity baterie
• nízkého napětí baterie 0,5 Uoc)
• odpojené baterie
OBVOD VÝSTUPU ALARMU
Typ výstupu reléový
3 250 (AC1)
1 reléový
5 DC
Statický (NPN tranzistor) ;
reléový kontaktem (SPDT),
5 250
PODMÍNKY OKOLNÍHO PROSTŘEDÍ
Provozní teplota -40....240 ±10 50/60 110......+80 -30.+55 °C
(+55..
Popis Jednofázový automatický nabíječ baterií
Jedna úroveň nabíjení pro olověné baterie
Jednofázový automatický nabíječ baterií
Jedna úroveň nabíjení pro olověné baterie
Jednofázový automatický nabíječ baterií
Jedna úroveň nabíjení pro olověné baterie
Napájecí napětí 100.+51 -30.
