2 142.240 6/4 reléové 0,242
LRD20RA240 100...240 50/60 (LRD.....D024) nebo 100..LovatoElectric.....
LRD12.
V souladu standardy: IEC/EN/BS 61131-2, UL508,
CSA C22...25
25-7

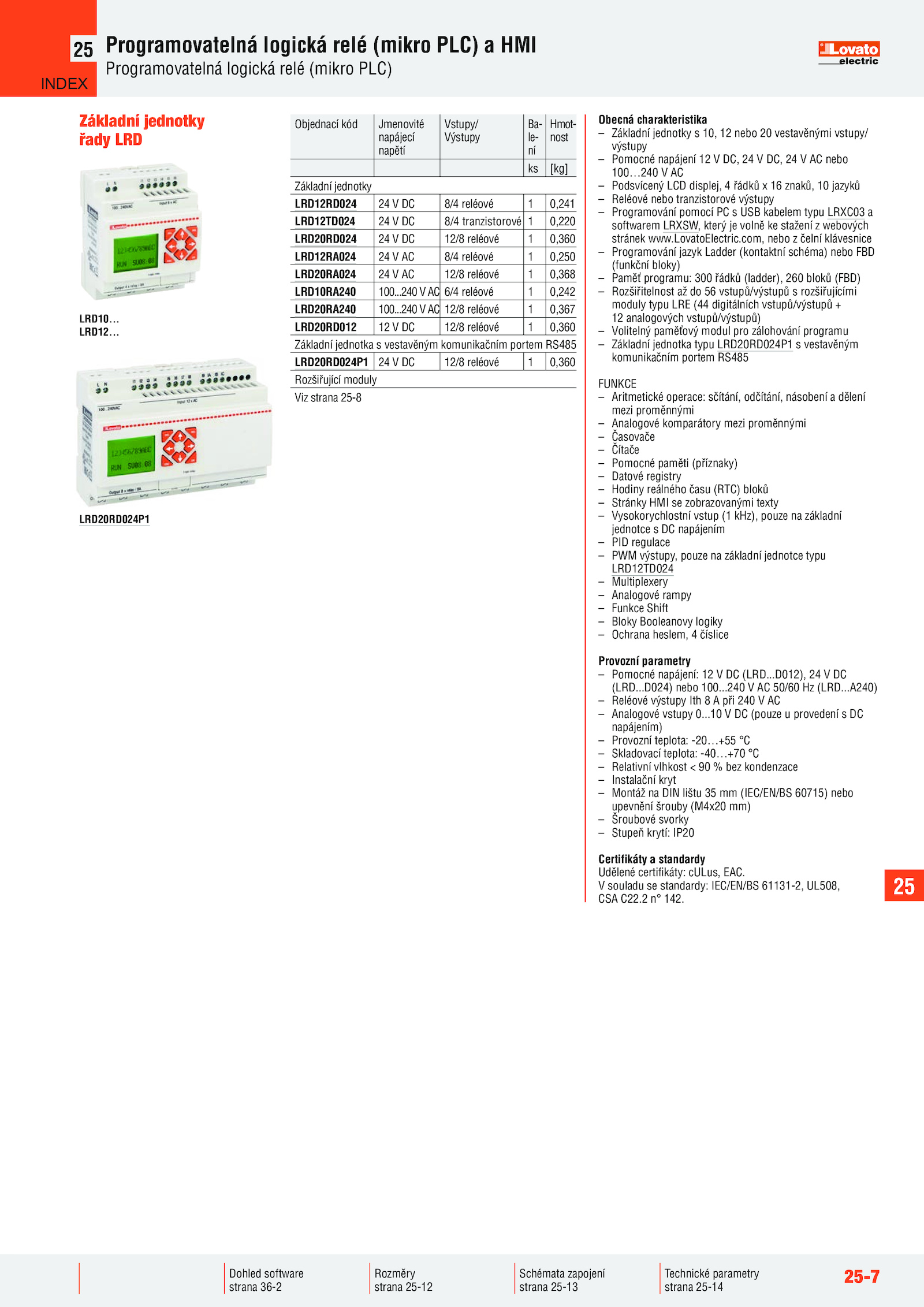

Programovatelná logická relé (mikro PLC) HMI
Programovatelná logická relé (mikro PLC)
25
Technické parametry
strana 25-14
Schémata zapojení
strana 25-13
Rozměry
strana 25-12
Dohled software
strana 36-2
Obecná charakteristika
– Základní jednotky 10, nebo vestavěnými vstupy/
výstupy
– Pomocné napájení DC, DC, nebo
100…240 AC
– Podsvícený LCD displej, řádků znaků, jazyků
– Reléové nebo tranzistorové výstupy
– Programování pomocí USB kabelem typu LRXC03 a
softwarem LRXSW, který volně stažení webových
stránek www.
LRD10.10 (pouze provedení DC
napájením)
– Provozní teplota: -20…+55 °C
– Skladovací teplota: -40…+70 °C
– Relativní vlhkost bez kondenzace
– Instalační kryt
– Montáž DIN lištu (IEC/EN/BS 60715) nebo
upevnění šrouby (M4x20 mm)
– Šroubové svorky
– Stupeň krytí: IP20
Certifikáty standardy
Udělené certifikáty: cULus, EAC.
Základní jednotky
řady LRD
LRD20RD024P1
Objednací kód Jmenovité
napájecí
napětí
Vstupy/
Výstupy
Ba-
le-
ní
Hmot-
nost
ks [kg]
Základní jednotky
LRD12RD024 8/4 reléové 0,241
LRD12TD024 8/4 tranzistorové 0,220
LRD20RD024 12/8 reléové 0,360
LRD12RA024 8/4 reléové 0,250
LRD20RA024 12/8 reléové 0,368
LRD10RA240 100...D012), DC
(LRD.com, nebo čelní klávesnice
– Programování jazyk Ladder (kontaktní schéma) nebo FBD
(funkční bloky)
– Paměť programu: 300 řádků (ladder), 260 bloků (FBD)
– Rozšiřitelnost vstupů/výstupů rozšiřujícími
moduly typu LRE (44 digitálních vstupů/výstupů +
12 analogových vstupů/výstupů)
– Volitelný paměťový modul pro zálohování programu
– Základní jednotka typu LRD20RD024P1 vestavěným
komunikačním portem RS485
FUNKCE
– Aritmetické operace: sčítání, odčítání, násobení dělení
mezi proměnnými
– Analogové komparátory mezi proměnnými
– Časovače
– Čítače
– Pomocné paměti (příznaky)
– Datové registry
– Hodiny reálného času (RTC) bloků
– Stránky HMI zobrazovanými texty
– Vysokorychlostní vstup kHz), pouze základní
jednotce napájením
– PID regulace
– PWM výstupy, pouze základní jednotce typu
LRD12TD024
– Multiplexery
– Analogové rampy
– Funkce Shift
– Bloky Booleanovy logiky
– Ochrana heslem, číslice
Provozní parametry
– Pomocné napájení: (LRD..240 12/8 reléové 0,367
LRD20RD012 12/8 reléové 0,360
Základní jednotka vestavěným komunikačním portem RS485
LRD20RD024P1 12/8 reléové 0,360
Rozšiřující moduly
Viz strana 25-8
INDEX
...A240)
– Reléové výstupy Ith při 240 AC
– Analogové vstupy 0
