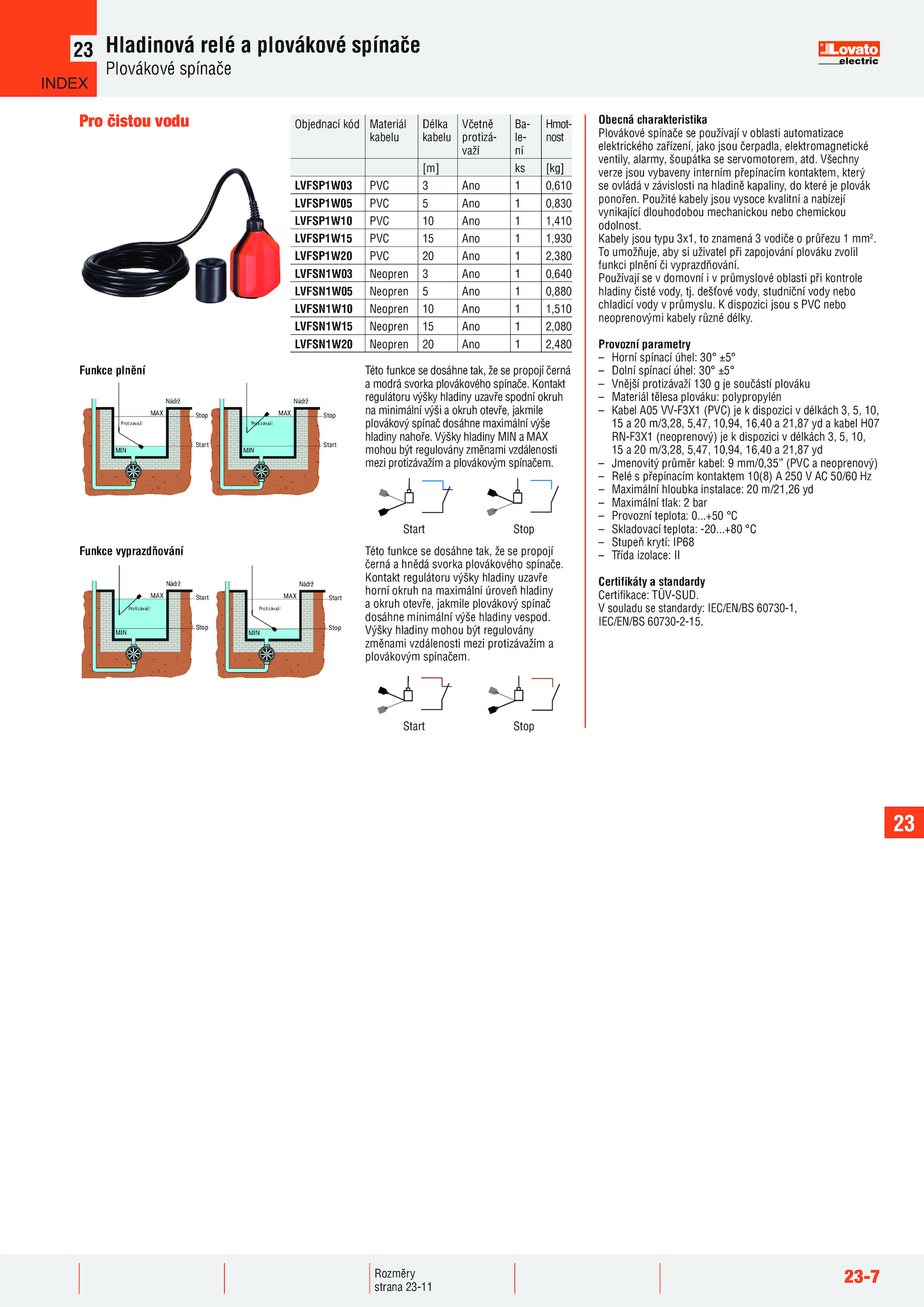

Hladinová relé plovákové spínače
Plovákové spínače
23
Rozměry
strana 23-11
Obecná charakteristika
Plovákové spínače používají oblasti automatizace
elektrického zařízení, jako jsou čerpadla, elektromagnetické
ventily, alarmy, šoupátka servomotorem, atd.
V souladu standardy: IEC/EN/BS 60730-1,
IEC/EN/BS 60730-2-15.
Pro čistou vodu
Funkce plnění
MIN
MAX
Start
Stop
Nádrž
MIN
MAX
Start
Stop
Nádrž
MIN
MAX
Stop
Start
Nádrž
MIN
MAX
Stop
Start
Nádrž
Protizávaží Protizávaží
Protizávaží Protizávaží
Funkce vyprazdňování
MIN
MAX
Start
Stop
Nádrž
MIN
MAX
Start
Stop
Nádrž
MIN
MAX
Stop
Start
Nádrž
MIN
MAX
Stop
Start
Nádrž
Protizávaží Protizávaží
Protizávaží Protizávaží
Této funkce dosáhne tak, propojí černá
a modrá svorka plovákového spínače. Kontakt
regulátoru výšky hladiny uzavře spodní okruh
na minimální výši okruh otevře, jakmile
plovákový spínač dosáhne maximální výše
hladiny nahoře. dispozici jsou PVC nebo
neoprenovými kabely různé délky.. dešťové vody, studniční vody nebo
chladicí vody průmyslu.
To umožňuje, aby uživatel při zapojování plováku zvolil
funkci plnění vyprazdňování.
Výšky hladiny mohou být regulovány
změnami vzdálenosti mezi protizávažím a
plovákovým spínačem.
Této funkce dosáhne tak, propojí
černá hnědá svorka plovákového spínače..
Kabely jsou typu 3x1, znamená vodiče průřezu mm2
. Všechny
verze jsou vybaveny interním přepínacím kontaktem, který
se ovládá závislosti hladině kapaliny, které plovák
ponořen.
Start Stop
Start Stop
Objednací kód Materiál
kabelu
Délka
kabelu
Včetně
protizá-
važí
Ba-
le-
ní
Hmot-
nost
[m] [kg]
LVFSP1W03 PVC Ano 0,610
LVFSP1W05 PVC Ano 0,830
LVFSP1W10 PVC Ano 1,410
LVFSP1W15 PVC Ano 1,930
LVFSP1W20 PVC Ano 2,380
LVFSN1W03 Neopren Ano 0,640
LVFSN1W05 Neopren Ano 0,880
LVFSN1W10 Neopren Ano 1,510
LVFSN1W15 Neopren Ano 2,080
LVFSN1W20 Neopren Ano 2,480
INDEX
..
Provozní parametry
– Horní spínací úhel: 30° ±5°
– Dolní spínací úhel: 30° ±5°
– Vnější protizávaží 130 součástí plováku
– Materiál tělesa plováku: polypropylén
– Kabel A05 VV-F3X1 (PVC) dispozici délkách 10,
15 m/3,28, 5,47, 10,94, 16,40 21,87 kabel H07
RN-F3X1 (neoprenový) dispozici délkách 10,
15 m/3,28, 5,47, 10,94, 16,40 21,87 yd
– Jmenovitý průměr kabel: mm/0,35” (PVC neoprenový)
– Relé přepínacím kontaktem 10(8) 250 50/60 Hz
– Maximální hloubka instalace: m/21,26 yd
– Maximální tlak: bar
– Provozní teplota: 0.+80 °C
– Stupeň krytí: IP68
– Třída izolace: II
Certifikáty standardy
Certifikace: TÜV-SUD.
Používají domovní průmyslové oblasti při kontrole
hladiny čisté vody, tj.+50 °C
– Skladovací teplota: -20.. Použité kabely jsou vysoce kvalitní nabízejí
vynikající dlouhodobou mechanickou nebo chemickou
odolnost. Výšky hladiny MIN MAX
mohou být regulovány změnami vzdálenosti
mezi protizávažím plovákovým spínačem.
Kontakt regulátoru výšky hladiny uzavře
horní okruh maximální úroveň hladiny
a okruh otevře, jakmile plovákový spínač
dosáhne minimální výše hladiny vespod
