Typickou aplikací zrcadlových kontaktů vysoce spolehlivé sledování stavu
stykače řídicím obvodu stroje..
Jsou určeny pro aplikace vyžadující vysoký stupeň bezpečnosti. pokrývají jmenovité proudy
motoru kategorii užití AC-3 při 400 V.
BEZPEČNOST PRVNÍM MÍSTĚ!
BLOK POMOCNÝCH KONTAKTŮ NELZE ZE
STYKAČE SEJMOUT, ABY ZABRÁNILO
NEOPRÁVNĚNÉMU ZÁSAHU
MOŽNOSTI OVLÁDÁNÍ RUČNĚ NEBO POMOCÍ
NÁŘADÍ BRÁNÍ PŘÍSLUŠNÉ KRYTKY
STAV STYKAČE ROZEPNUTO/SEPNUTO JE
VIDITELNÝ ČELNÍ STRANY
BLOK POMOCNÝCH KONTAKTŮ ŽLUTÝM
KRYTEM PRO ZVÝRAZNĚNÍ ZAŘÍZENÍ TVOŘÍCÍHO
SOUČÁST BEZPEČNOSTNÍHO OBVODU
Svařený zapínací
kontakt (Z)
INDEX
.
Splňují zejména požadavky normy ISO 13849-1 (Bezpečnost strojních
zařízení Bezpečnostní části ovládacích systémů) IEC/EN 62061
(Bezpečnost strojních zařízení Funkční bezpečnost řídicích systémů
souvisejících bezpečností). Stykače BFS.
FUNKCE „MECHANICKY SPOJENÉ KONTAKTY“
(IEC/EN 60947-5-1)
Zapínací (Z) vypínací (V) pomocné kontakty nemohou být sepnuté
poloze současně, ani poruchovém stavu (svaření kontaktů
zapínacích (Z) nebo vypínacích (V) kontaktů)..1
A1 3
2
A2 4
5
6
L1 L3
T1 T3
21
22
2-14

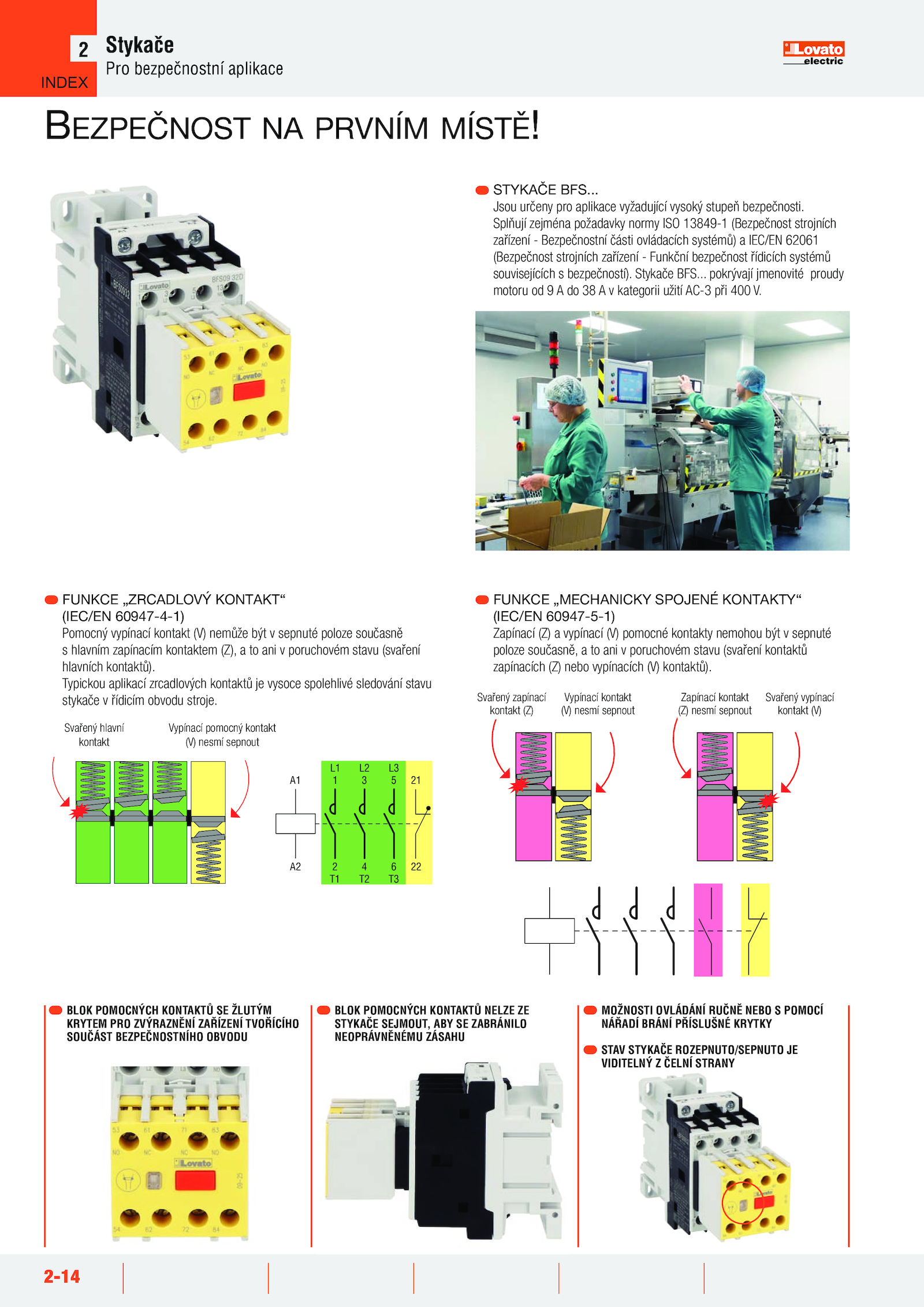

Stykače
Pro bezpečnostní aplikace
2
Svařený hlavní
kontakt
Vypínací pomocný kontakt
(V) nesmí sepnout
Svařený vypínací
kontakt (V)
Zapínací kontakt
(Z) nesmí sepnout
Vypínací kontakt
(V) nesmí sepnout
FUNKCE „ZRCADLOVÝ KONTAKT“
(IEC/EN 60947-4-1)
Pomocný vypínací kontakt (V) nemůže být sepnuté poloze současně
s hlavním zapínacím kontaktem (Z), ani poruchovém stavu (svaření
hlavních kontaktů).
STYKAČE BFS.
