Poznámky redaktora
GLZM0315ET.
14
INDEX
.
GLZM0160ET.... Přiložená kovová hřídel
musí být uříznuta celkovou délku mm/3,62”.
Obecná charakteristika
– Kryty lakovaného ocelového plechu
– Uzavření čelního víka krytu pomocí šroubků pantů na
pravé straně krytu
– Kryt otvory pro montáž ovladačů
– Včetně uzemňovací svorky
– Stupeň krytí: IP65
– Kabelový vstup: hladký povrch; otvory může vyvrtat
zákazník
Certifikáty standardy
V souladu standardy: IEC/EN/BS 60947-1.14-43

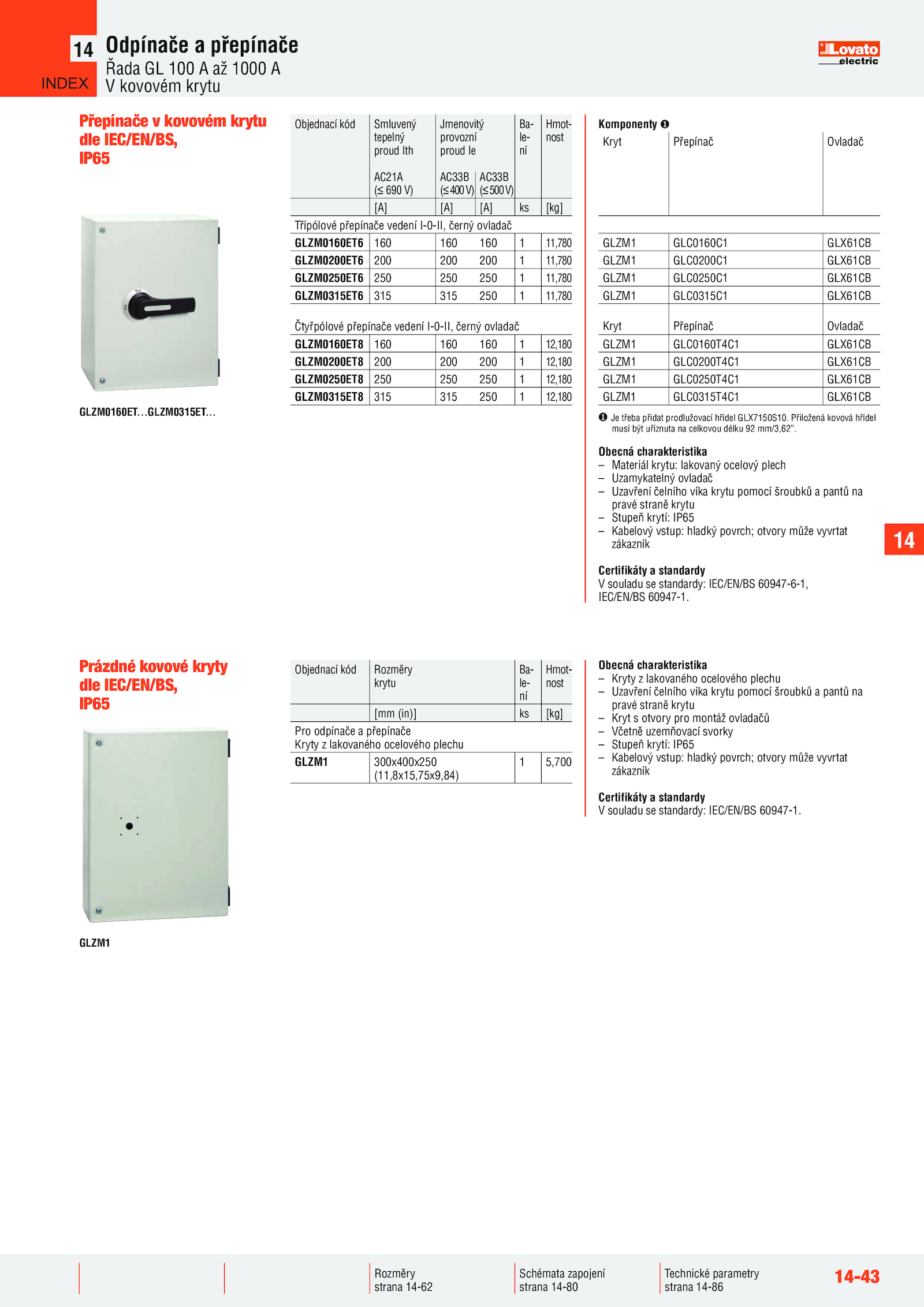

Odpínače přepínače
Řada 100 1000 A
V kovovém krytu
14
Technické parametry
strana 14-86
Schémata zapojení
strana 14-80
Rozměry
strana 14-62
Přepínače kovovém krytu
dle IEC/EN/BS,
IP65
Obecná charakteristika
– Materiál krytu: lakovaný ocelový plech
– Uzamykatelný ovladač
– Uzavření čelního víka krytu pomocí šroubků pantů na
pravé straně krytu
– Stupeň krytí: IP65
– Kabelový vstup: hladký povrch; otvory může vyvrtat
zákazník
Certifikáty standardy
V souladu standardy: IEC/EN/BS 60947-6-1,
IEC/EN/BS 60947-1..
Prázdné kovové kryty
dle IEC/EN/BS,
IP65
GLZM1
Objednací kód Smluvený
tepelný
proud Ith
AC21A
(≤ 690 V)
Jmenovitý
provozní
proud Ie
Ba-
le-
ní
Hmot-
nost
AC33B
(≤400V)
AC33B
(≤500V)
[A] [A] [A] [kg]
Třípólové přepínače vedení I-0-II, černý ovladač
GLZM0160ET6 160 160 160 11,780
GLZM0200ET6 200 200 200 11,780
GLZM0250ET6 250 250 250 11,780
GLZM0315ET6 315 315 250 11,780
Čtyřpólové přepínače vedení I-0-II, černý ovladač
GLZM0160ET8 160 160 160 12,180
GLZM0200ET8 200 200 200 12,180
GLZM0250ET8 250 250 250 12,180
GLZM0315ET8 315 315 250 12,180
Objednací kód Rozměry
krytu
Ba-
le-
ní
Hmot-
nost
[mm (in)] [kg]
Pro odpínače přepínače
Kryty lakovaného ocelového plechu
GLZM1 300x400x250
(11,8x15,75x9,84)
1 5,700
Komponenty
Kryt Přepínač Ovladač
GLZM1 GLC0160C1 GLX61CB
GLZM1 GLC0200C1 GLX61CB
GLZM1 GLC0250C1 GLX61CB
GLZM1 GLC0315C1 GLX61CB
Kryt Přepínač Ovladač
GLZM1 GLC0160T4C1 GLX61CB
GLZM1 GLC0200T4C1 GLX61CB
GLZM1 GLC0250T4C1 GLX61CB
GLZM1 GLC0315T4C1 GLX61CB
Je třeba přidat prodlužovací hřídel GLX7150S10
