jsou vyrobeny lakovaného ocelového
plechu
– Kryty GAZS1 jsou vyrobeny plechu nerezové oceli
AISI 304
– Uzavření čelního víka krytů GAZM1, GAZM2 GAZS1
pomocí šroubků
– Uzavření čelního víka krytů GAZM3 pomocí šroubků a
pantů pravé straně krytu
– Kryt otvory pro montáž ovladačů
– základně krytu výroby namontována DIN lišta
35 mm
– Včetně uzemňovací svorky
– Stupeň krytí: IP65
– Kabelový vstup: hladký povrch; otvory může vyvrtat
zákazník
– Kompatibilní komponenty viz strany 12-27 28
Certifikáty standardy
V souladu standardy: IEC/EN/BS 60947-1..14-29
Odpínače přepínače
Řada 160 A

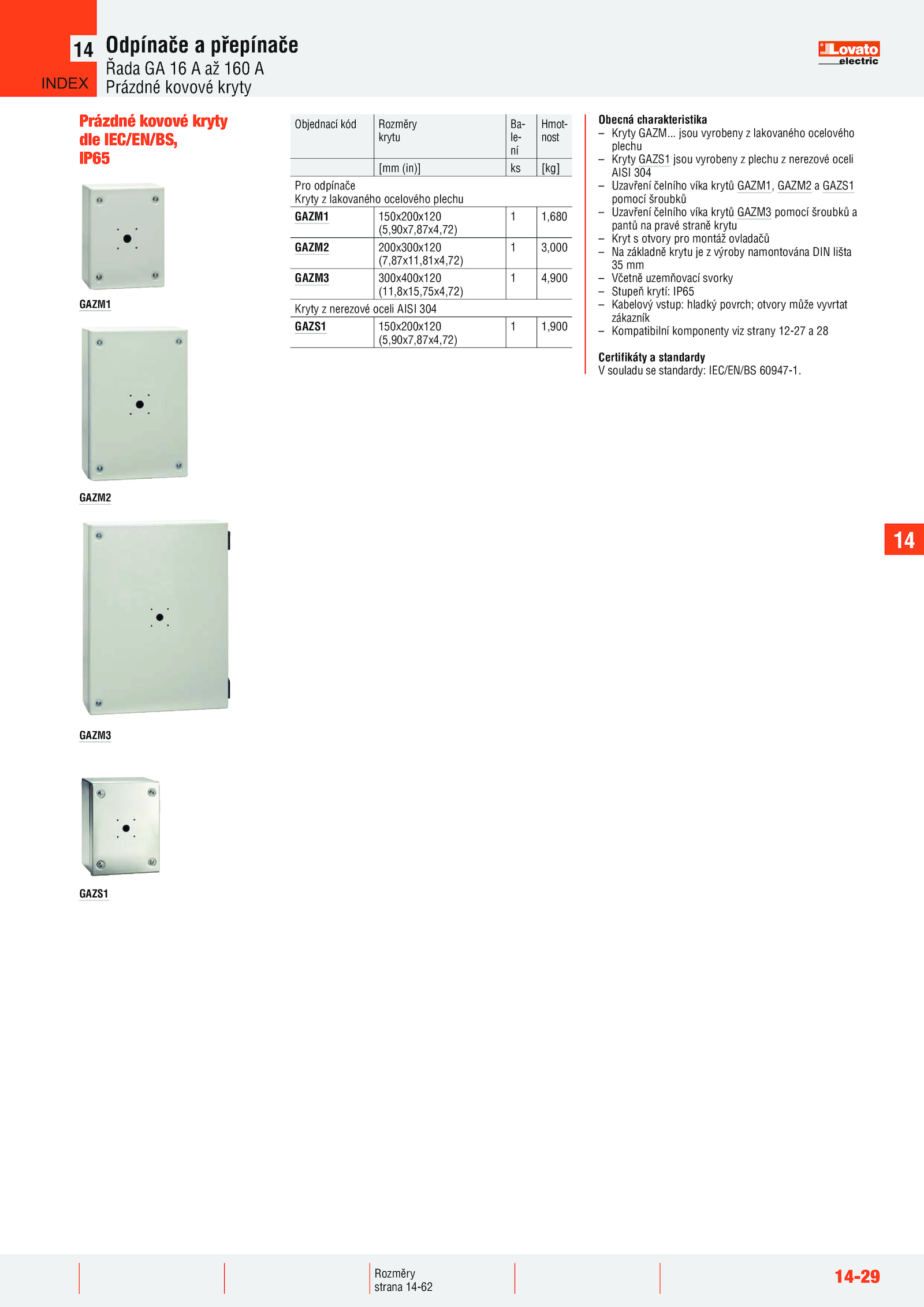

Prázdné kovové kryty
14
Rozměry
strana 14-62
Obecná charakteristika
– Kryty GAZM..
Prázdné kovové kryty
dle IEC/EN/BS,
IP65
GAZM1
GAZS1
GAZM2
GAZM3
Objednací kód Rozměry
krytu
Ba-
le-
ní
Hmot-
nost
[mm (in)] [kg]
Pro odpínače
Kryty lakovaného ocelového plechu
GAZM1 150x200x120
(5,90x7,87x4,72)
1 1,680
GAZM2 200x300x120
(7,87x11,81x4,72)
1 3,000
GAZM3 300x400x120
(11,8x15,75x4,72)
1 4,900
Kryty nerezové oceli AISI 304
GAZS1 150x200x120
(5,90x7,87x4,72)
1 1,900
