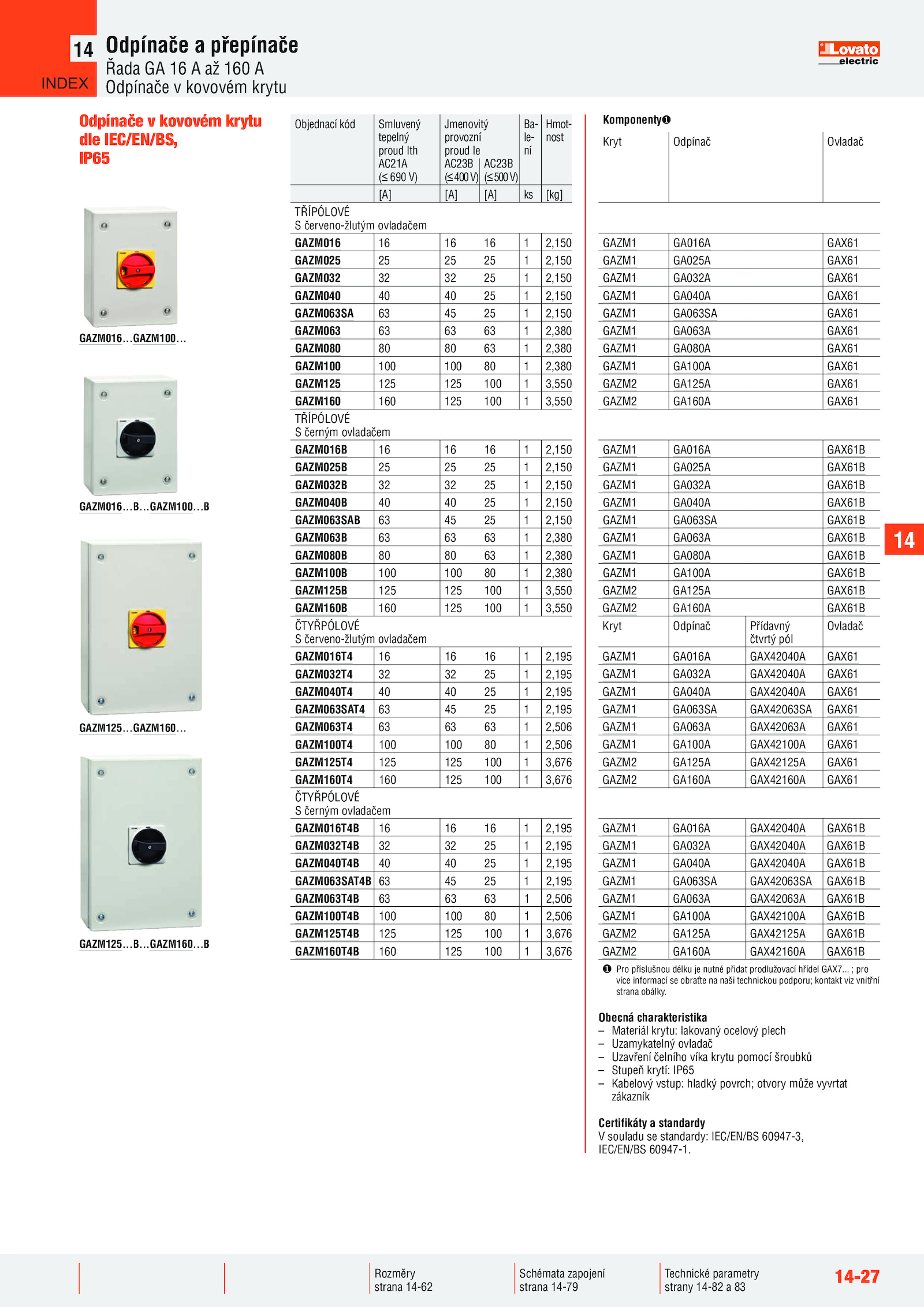

..GAZM160....14-27
Odpínače přepínače
Řada 160 A
Odpínače kovovém krytu
14
Technické parametry
strany 14-82 83
Schémata zapojení
strana 14-79
Rozměry
strana 14-62
Odpínače kovovém krytu
dle IEC/EN/BS,
IP65
Obecná charakteristika
– Materiál krytu: lakovaný ocelový plech
– Uzamykatelný ovladač
– Uzavření čelního víka krytu pomocí šroubků
– Stupeň krytí: IP65
– Kabelový vstup: hladký povrch; otvory může vyvrtat
zákazník
Certifikáty standardy
V souladu standardy: IEC/EN/BS 60947-3,
IEC/EN/BS 60947-1.GAZM160.B
14
INDEX
.GAZM100.
Objednací kód Smluvený
tepelný
proud Ith
AC21A
(≤ 690 V)
Jmenovitý
provozní
proud Ie
Ba-
le-
ní
Hmot-
nost
AC23B
(≤400V)
AC23B
(≤500V)
[A] [A] [A] [kg]
TŘÍPÓLOVÉ
S červeno-žlutým ovladačem
GAZM016 2,150
GAZM025 2,150
GAZM032 2,150
GAZM040 2,150
GAZM063SA 2,150
GAZM063 2,380
GAZM080 2,380
GAZM100 100 100 2,380
GAZM125 125 125 100 3,550
GAZM160 160 125 100 3,550
TŘÍPÓLOVÉ
S černým ovladačem
GAZM016B 2,150
GAZM025B 2,150
GAZM032B 2,150
GAZM040B 2,150
GAZM063SAB 2,150
GAZM063B 2,380
GAZM080B 2,380
GAZM100B 100 100 2,380
GAZM125B 125 125 100 3,550
GAZM160B 160 125 100 3,550
ČTYŘPÓLOVÉ
S červeno-žlutým ovladačem
GAZM016T4 2,195
GAZM032T4 2,195
GAZM040T4 2,195
GAZM063SAT4 2,195
GAZM063T4 2,506
GAZM100T4 100 100 2,506
GAZM125T4 125 125 100 3,676
GAZM160T4 160 125 100 3,676
ČTYŘPÓLOVÉ
S černým ovladačem
GAZM016T4B 2,195
GAZM032T4B 2,195
GAZM040T4B 2,195
GAZM063SAT4B 2,195
GAZM063T4B 2,506
GAZM100T4B 100 100 2,506
GAZM125T4B 125 125 100 3,676
GAZM160T4B 160 125 100 3,676
Komponenty
Kryt Odpínač Ovladač
GAZM1 GA016A GAX61
GAZM1 GA025A GAX61
GAZM1 GA032A GAX61
GAZM1 GA040A GAX61
GAZM1 GA063SA GAX61
GAZM1 GA063A GAX61
GAZM1 GA080A GAX61
GAZM1 GA100A GAX61
GAZM2 GA125A GAX61
GAZM2 GA160A GAX61
GAZM1 GA016A GAX61B
GAZM1 GA025A GAX61B
GAZM1 GA032A GAX61B
GAZM1 GA040A GAX61B
GAZM1 GA063SA GAX61B
GAZM1 GA063A GAX61B
GAZM1 GA080A GAX61B
GAZM1 GA100A GAX61B
GAZM2 GA125A GAX61B
GAZM2 GA160A GAX61B
Kryt Odpínač Přídavný
čtvrtý pól
Ovladač
GAZM1 GA016A GAX42040A GAX61
GAZM1 GA032A GAX42040A GAX61
GAZM1 GA040A GAX42040A GAX61
GAZM1 GA063SA GAX42063SA GAX61
GAZM1 GA063A GAX42063A GAX61
GAZM1 GA100A GAX42100A GAX61
GAZM2 GA125A GAX42125A GAX61
GAZM2 GA160A GAX42160A GAX61
GAZM1 GA016A GAX42040A GAX61B
GAZM1 GA032A GAX42040A GAX61B
GAZM1 GA040A GAX42040A GAX61B
GAZM1 GA063SA GAX42063SA GAX61B
GAZM1 GA063A GAX42063A GAX61B
GAZM1 GA100A GAX42100A GAX61B
GAZM2 GA125A GAX42125A GAX61B
GAZM2 GA160A GAX42160A GAX61B
Pro příslušnou délku nutné přidat prodlužovací hřídel GAX7.
GAZM016..B
GAZM016....B.B...GAZM100......
GAZM125.... pro
více informací obraťte naši technickou podporu; kontakt viz vnitřní
strana obálky..
GAZM125..
