PŘIPEVNĚNÍ DIN LIŠTU
Montáž demontáž odpínače na
DIN lištu provádí pouhým
zatlačením dolů, bez použití nářadí. Existují
také provedení kontaktem
s předstihem.14-12
Odpínače přepínače
Řada 160 A
14
PŘÍDAVNÉ POSTRANNÍ ČTVRTÉ PÓLY
Současné spínání
čtvrtého pólu hlavními
kontakty odpínače nebo
spínání předstihem.
23 mm
9 mm
INDEX
.. připevňuje
nacvaknutím odpínače až
40 bez použití nářadí.
PŘESNÁ INDIKACE STAVU ODPÍNAČE
Sepnutý nebo rozepnutý stav
odpínače naprosto spolehlivě
indikován díky jednoduchému,
modernímu designu otočných
ovladačů.
Všechny ovladače jsou vybaveny
uzamykacím ústrojím..
OVLADAČ PRO ODDĚLENOU
MONTÁŽ ČELNÍMI ROZMĚRY
48X48 MM
Ovladače GAX68
a GAX68B
lze používat
v rozváděčích
a skříňkách
s omezenými
rozměry. Svorky
odolají vysokému utahovacímu
momentu. Dále lze na
odpínač namontovat nulové svorky,
uzemňovací svorky držák pojistek.
6- 8PÓLOVÉ PROVEDENÍ
Pro odpínače zadní montáží
(pro přímé ovládání) dispozici
vzájemné mechanické spřažení pro
vytvoření 6/8pólových odpínačů nebo
vzájemné mechanické blokování pro
funkci přepínače II).
PROVEDENÍ PRO FOTOVOLTAICKÉ
APLIKACE
Odpínače řady GA.
SVORKY ŠROUBY TORX
Provedení šroubovými svorkami
Torx jsou dispozici vyžádání.
FLEXIBILITA PŘÍSLUŠENSTVÍ
Montáž demontáž čtvrtého pólu přídavných
bloků jsou jednoduché rychlé operace bez
použití nářadí.
Přístup pojistkám umožněn pouze
ve vypnuté poloze odpínače.
CERTIFIKACE
Typy mají certifikaci pro
Kanadu USA dle standardu
UL60947-4-1/CSA C22.
Přepínače krytu jsou certifikovány
dle cULus.
PŘIZPŮSOBIVOST SVOREK
Na svorky lze připojovat různé typy
kabelů, jako jsou: slaněný vodič,
pevný vodič, AWG vodič.2 60947-4-1.
OVLADAČE NÍZKÝM
PROFILEM
Ovladače GAX61 a
GAX61B mají výšku
pouhých mm..
VLOŽKA PROTI POSUNU DIN LIŠTĚ
Gumová vložka upevňovacím
mechanismu odpínače zabraňuje jeho
posouvání 35mm DIN liště, to
i případech, kdy jsou rozměry lišty
mimo předepsanou toleranci nebo při
vertikální montáži odpínače.

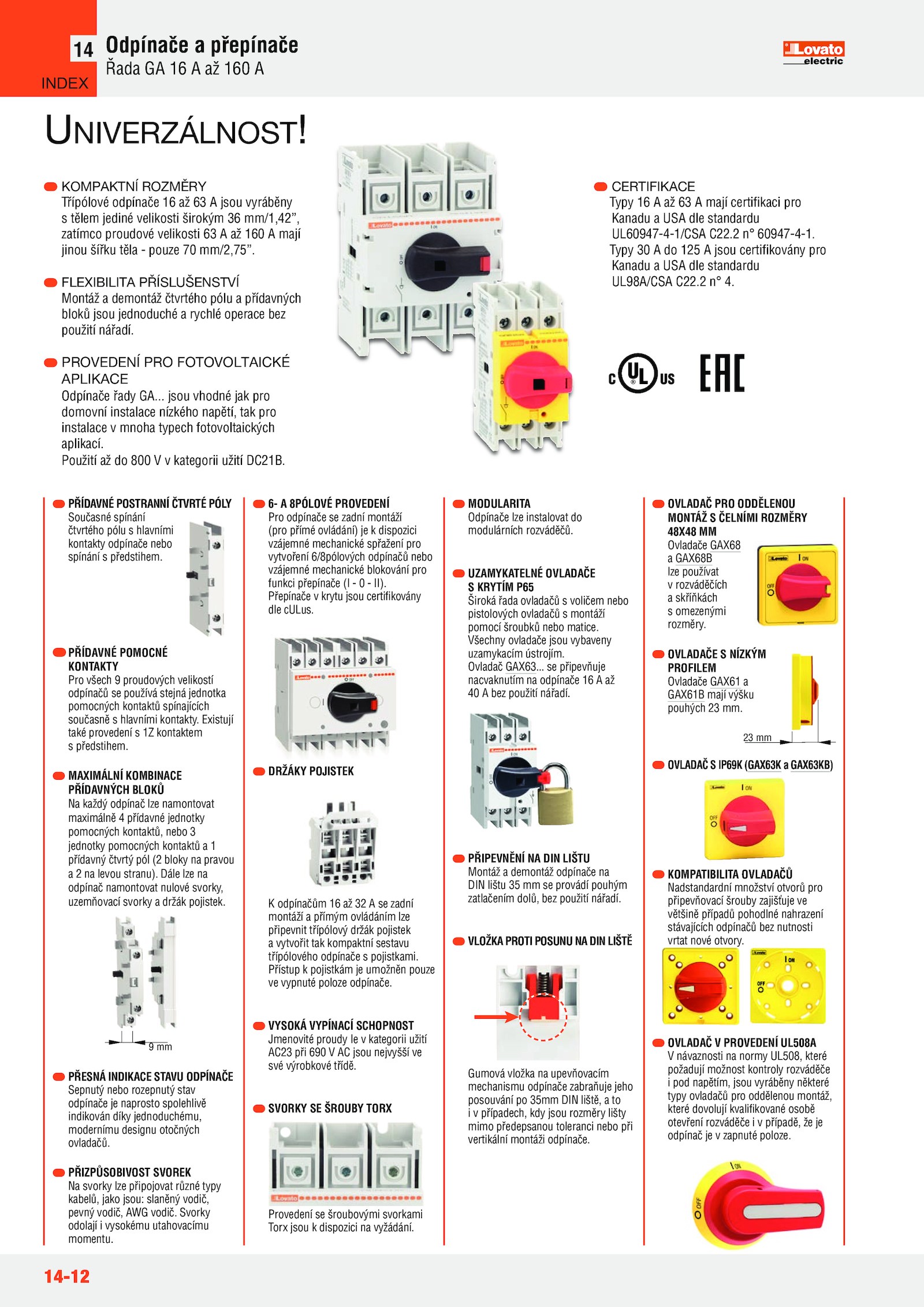

UNIVERZÁLNOST!
KOMPAKTNÍ ROZMĚRY
Třípólové odpínače jsou vyráběny
s tělem jediné velikosti širokým mm/1,42”,
zatímco proudové velikosti 160 mají
jinou šířku těla pouze mm/2,75”.
Ovladač GAX63. jsou vhodné jak pro
domovní instalace nízkého napětí, tak pro
instalace mnoha typech fotovoltaických
aplikací.2 4.
PŘÍDAVNÉ POMOCNÉ
KONTAKTY
Pro všech proudových velikostí
odpínačů používá stejná jednotka
pomocných kontaktů spínajících
současně hlavními kontakty.
VYSOKÁ VYPÍNACÍ SCHOPNOST
Jmenovité proudy kategorii užití
AC23 při 690 jsou nejvyšší ve
své výrobkové třídě.
MAXIMÁLNÍ KOMBINACE
PŘÍDAVNÝCH BLOKŮ
Na každý odpínač lze namontovat
maximálně přídavné jednotky
pomocných kontaktů, nebo 3
jednotky pomocných kontaktů 1
přídavný čtvrtý pól bloky pravou
a levou stranu).
UZAMYKATELNÉ OVLADAČE
S KRYTÍM P65
Široká řada ovladačů voličem nebo
pistolových ovladačů montáží
pomocí šroubků nebo matice.
Použití 800 kategorii užití DC21B.
Typy 125 jsou certifikovány pro
Kanadu USA dle standardu
UL98A/CSA C22.
MODULARITA
Odpínače lze instalovat do
modulárních rozváděčů.
OVLADAČ PROVEDENÍ UL508A
V návaznosti normy UL508, které
požadují možnost kontroly rozváděče
i pod napětím, jsou vyráběny některé
typy ovladačů pro oddělenou montáž,
které dovolují kvalifikované osobě
otevření rozváděče případě, je
odpínač zapnuté poloze.
OVLADAČ IP69K (GAX63K GAX63KB)
KOMPATIBILITA OVLADAČŮ
Nadstandardní množství otvorů pro
připevňovací šrouby zajišťuje ve
většině případů pohodlné nahrazení
stávajících odpínačů bez nutnosti
vrtat nové otvory.
DRŽÁKY POJISTEK
K odpínačům zadní
montáží přímým ovládáním lze
připevnit třípólový držák pojistek
a vytvořit tak kompaktní sestavu
třípólového odpínače pojistkami.
