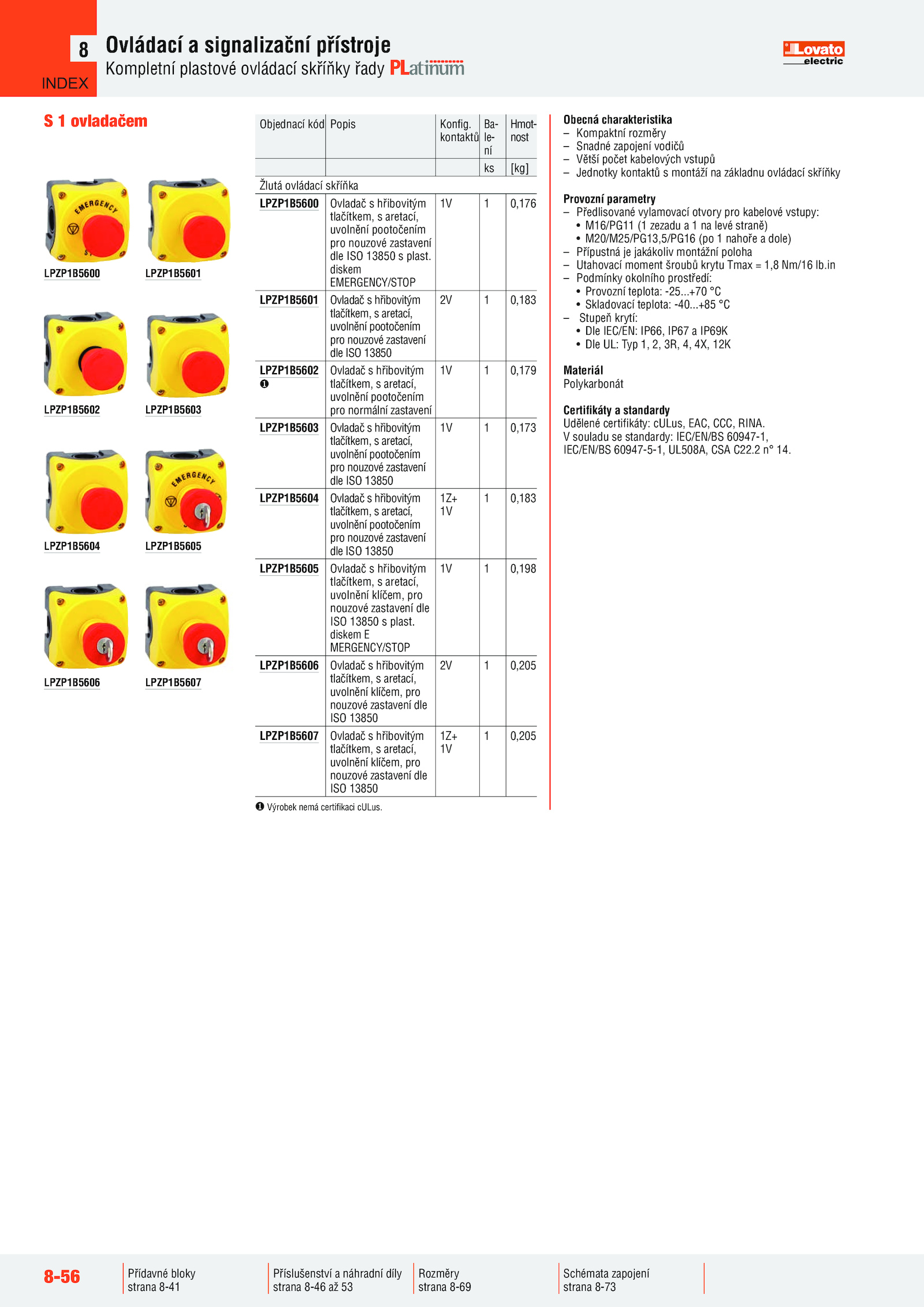

Ovládací signalizační přístroje
Kompletní plastové ovládací skříňky řady
8
S ovladačem Obecná charakteristika
– Kompaktní rozměry
– Snadné zapojení vodičů
– Větší počet kabelových vstupů
– Jednotky kontaktů montáží základnu ovládací skříňky
Provozní parametry
– Předlisované vylamovací otvory pro kabelové vstupy:
• M16/PG11 zezadu levé straně)
• M20/M25/PG13,5/PG16 (po nahoře dole)
– Přípustná jakákoliv montážní poloha
– Utahovací moment šroubů krytu Tmax 1,8 Nm/16 lb.
diskem E
MERGENCY/STOP
1V 0,198
LPZP1B5606 Ovladač hřibovitým
tlačítkem, aretací,
uvolnění klíčem, pro
nouzové zastavení dle
ISO 13850
2V 0,205
LPZP1B5607 Ovladač hřibovitým
tlačítkem, aretací,
uvolnění klíčem, pro
nouzové zastavení dle
ISO 13850
1Z+
1V
1 0,205
Výrobek nemá certifikaci cULus.
kontaktů
Ba-
le-
ní
Hmot-
nost
ks [kg]
Žlutá ovládací skříňka
LPZP1B5600 Ovladač hřibovitým
tlačítkem, aretací,
uvolnění pootočením
pro nouzové zastavení
dle ISO 13850 plast...
diskem
EMERGENCY/STOP
1V 0,176
LPZP1B5601 Ovladač hřibovitým
tlačítkem, aretací,
uvolnění pootočením
pro nouzové zastavení
dle ISO 13850
2V 0,183
LPZP1B5602 Ovladač hřibovitým
tlačítkem, aretací,
uvolnění pootočením
pro normální zastavení
1V 0,179
LPZP1B5603 Ovladač hřibovitým
tlačítkem, aretací,
uvolnění pootočením
pro nouzové zastavení
dle ISO 13850
1V 0,173
LPZP1B5604 Ovladač hřibovitým
tlačítkem, aretací,
uvolnění pootočením
pro nouzové zastavení
dle ISO 13850
1Z+
1V
1 0,183
LPZP1B5605 Ovladač hřibovitým
tlačítkem, aretací,
uvolnění klíčem, pro
nouzové zastavení dle
ISO 13850 plast.
INDEX
.+85 °C
– Stupeň krytí:
• Dle IEC/EN: IP66, IP67 IP69K
• Dle UL: Typ 3R, 4X, 12K
Materiál
Polykarbonát
Certifikáty standardy
Udělené certifikáty: cULus, EAC, CCC, RINA.
V souladu standardy: IEC/EN/BS 60947-1,
IEC/EN/BS 60947-5-1, UL508A, CSA C22.2 14.
LPZP1B5600 LPZP1B5601
LPZP1B5602 LPZP1B5603
LPZP1B5604 LPZP1B5605
LPZP1B5606 LPZP1B5607
Objednací kód Popis Konfig...+70 °C
• Skladovací teplota: -40.in
– Podmínky okolního prostředí:
• Provozní teplota: -25
