PLOMBOVATELNÝ KRYT
Užitečná průhledná krytka
zabraňuje manipulaci
s nastavenou hodnotou
tepelného relé.
Relé ochranu motorů LOVATO Electric
jsou vhodná pro nové motory vysokými
hodnotami účinnosti IE3s
.
POHODLNÉ PROPOJENÍ
TEPELNÉHO RELÉ STYKAČE
Při montáži stykači se
pomocný kontakt relé připojí
prostřednictvím pevného vodiče
ke svorce cívky stykače.
JEDNOZNAČNÁ IDENTIFIKACE NASTAVENÍ
RUČNÍHO NEBO AUTOMATICKÉHO RESETU
TEPELNÉHO RELÉ PŘETÍŽENÍ
Tepelná relé přetížení
RF38 jsou dodávána
nastavená ruční reset.
Vylomení krytky pod
tlačítkem „Reset“ umožní
nastavit automatický reset.3

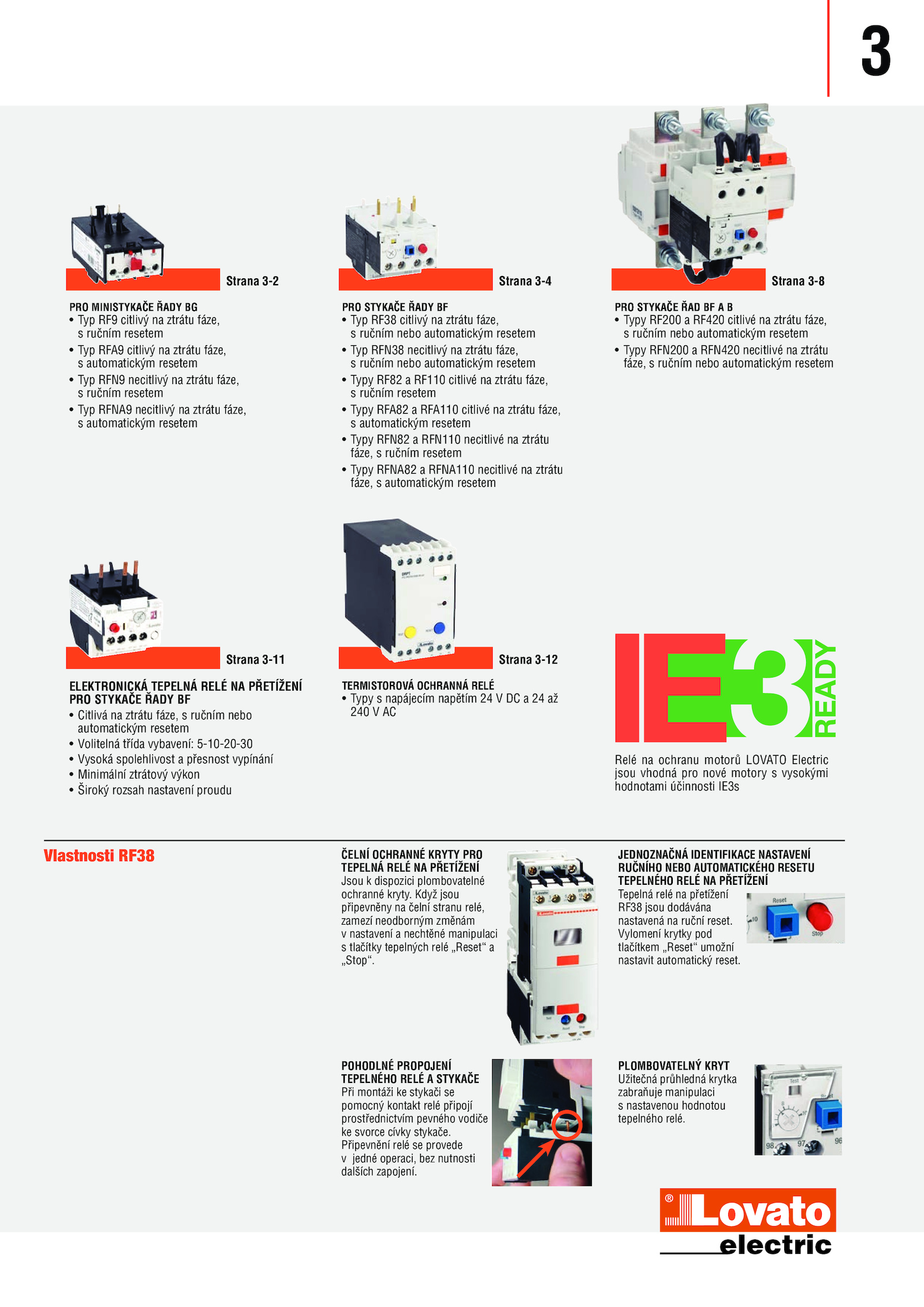

PRO MINISTYKAČE ŘADY BG
• Typ RF9 citlivý ztrátu fáze,
s ručním resetem
• Typ RFA9 citlivý ztrátu fáze,
s automatickým resetem
• Typ RFN9 necitlivý ztrátu fáze,
s ručním resetem
• Typ RFNA9 necitlivý ztrátu fáze,
s automatickým resetem
Strana 3-2 Strana 3-4
PRO STYKAČE ŘADY BF
• Typ RF38 citlivý ztrátu fáze,
s ručním nebo automatickým resetem
• Typ RFN38 necitlivý ztrátu fáze,
s ručním nebo automatickým resetem
• Typy RF82 RF110 citlivé ztrátu fáze,
s ručním resetem
• Typy RFA82 RFA110 citlivé ztrátu fáze,
s automatickým resetem
• Typy RFN82 RFN110 necitlivé ztrátu
fáze, ručním resetem
• Typy RFNA82 RFNA110 necitlivé ztrátu
fáze, automatickým resetem
ELEKTRONICKÁ TEPELNÁ RELÉ PŘETÍŽENÍ
PRO STYKAČE ŘADY BF
• Citlivá ztrátu fáze, ručním nebo
automatickým resetem
• Volitelná třída vybavení: 5-10-20-30
• Vysoká spolehlivost přesnost vypínání
• Minimální ztrátový výkon
• Široký rozsah nastavení proudu
Strana 3-11
Strana 3-8
PRO STYKAČE ŘAD B
• Typy RF200 RF420 citlivé ztrátu fáze,
s ručním nebo automatickým resetem
• Typy RFN200 RFN420 necitlivé ztrátu
fáze, ručním nebo automatickým resetem
TERMISTOROVÁ OCHRANNÁ RELÉ
• Typy napájecím napětím až
240 AC
Strana 3-12
Vlastnosti RF38 ČELNÍ OCHRANNÉ KRYTY PRO
TEPELNÁ RELÉ PŘETÍŽENÍ
Jsou dispozici plombovatelné
ochranné kryty. Když jsou
připevněny čelní stranu relé,
zamezí neodborným změnám
v nastavení nechtěné manipulaci
s tlačítky tepelných relé „Reset“ a
„Stop“.
Připevnění relé provede
v jedné operaci, bez nutnosti
dalších zapojení
