Poznámky redaktora
V prvním případě náročnější sepnutí stykače, případě druhém jeho rozepnutí.
POZNÁMKA: Poloha nedoporučuje.
Tento povolený odklon větší než hodnota předpisovaná hlavními námořními
registry.
NA SVISLÉ ROVINĚ ODKLONEM 30°
Všechny stykače lze montovat rovině, která odklání svislé roviny úhlu
do 30°.
Všechny stykače lze montovat odklonu 30° vertikální osy stykače bez nutnosti
přepočtu parametrů.2-58
Stykače
Technické parametry
2

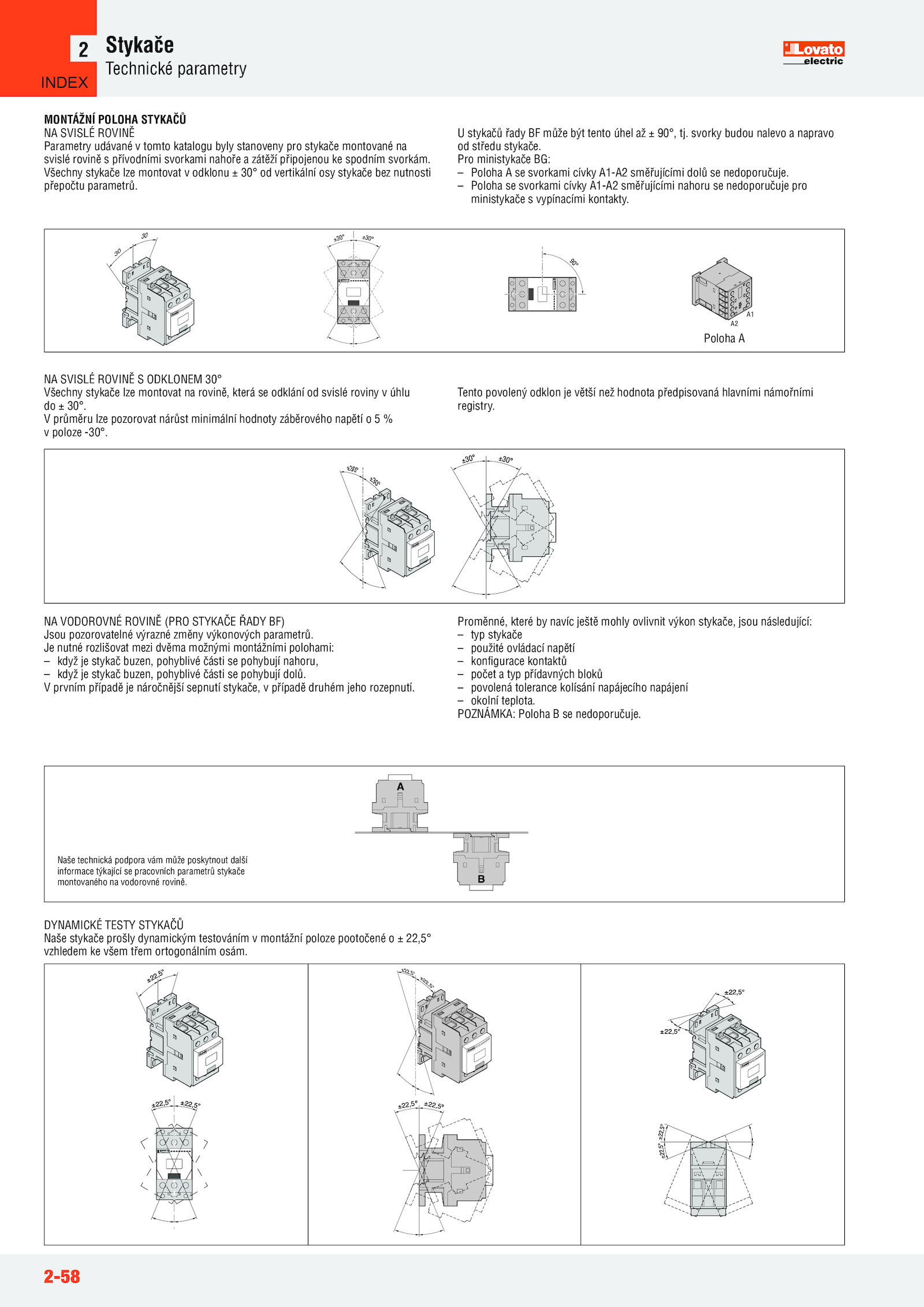

MONTÁŽNÍ POLOHA STYKAČŮ
NA SVISLÉ ROVINĚ
Parametry udávané tomto katalogu byly stanoveny pro stykače montované na
svislé rovině přívodními svorkami nahoře zátěží připojenou spodním svorkám. svorky budou nalevo napravo
od středu stykače.
INDEX
.
Je nutné rozlišovat mezi dvěma možnými montážními polohami:
– když stykač buzen, pohyblivé části pohybují nahoru,
– když stykač buzen, pohyblivé části pohybují dolů.
30
30
Poloha A
A2
A1
NA VODOROVNÉ ROVINĚ (PRO STYKAČE ŘADY BF)
Jsou pozorovatelné výrazné změny výkonových parametrů.
Proměnné, které navíc ještě mohly ovlivnit výkon stykače, jsou následující:
– typ stykače
– použité ovládací napětí
– konfigurace kontaktů
– počet typ přídavných bloků
– povolená tolerance kolísání napájecího napájení
– okolní teplota.
– Poloha svorkami cívky A1-A2 směřujícími nahoru nedoporučuje pro
ministykače vypínacími kontakty.
Naše technická podpora vám může poskytnout další
informace týkající pracovních parametrů stykače
montovaného vodorovné rovině.
DYNAMICKÉ TESTY STYKAČŮ
Naše stykače prošly dynamickým testováním montážní poloze pootočené 22,5°
vzhledem všem třem ortogonálním osám.
V průměru lze pozorovat nárůst minimální hodnoty záběrového napětí %
v poloze -30°.
U stykačů řady může být tento úhel 90°, tj.
Pro ministykače BG:
– Poloha svorkami cívky A1-A2 směřujícími dolů nedoporučuje
