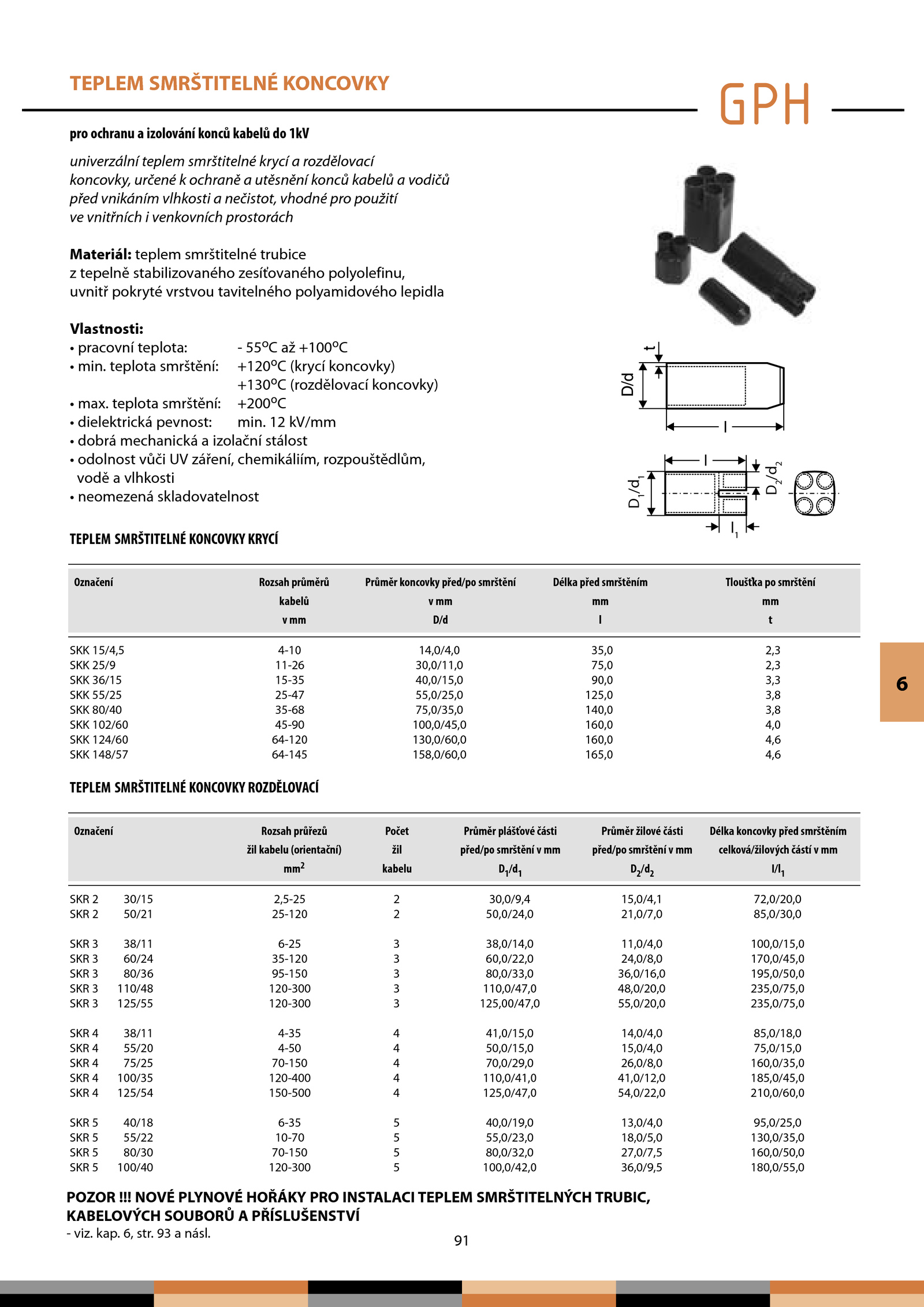

TEPLEM SMRŠTITELNÉ KONCOVKY
Označení Rozsah průřezů Počet Průměr plášťové části Průměr žilové části Délka koncovky před smrštěním
žil kabelu (orientační) žil před/po smrštění mm před/po smrštění mm celková/žilových částí mm
mm2 kabelu D1/d1 D2/d2 I/l1
SKR 30/15 2,5-25 30,0/9,4 15,0/4,1 72,0/20,0
SKR 50/21 25-120 50,0/24,0 21,0/7,0 85,0/30,0
SKR 38/11 6-25 38,0/14,0 11,0/4,0 100,0/15,0
SKR 60/24 35-120 60,0/22,0 24,0/8,0 170,0/45,0
SKR 80/36 95-150 80,0/33,0 36,0/16,0 195,0/50,0
SKR 110/48 120-300 110,0/47,0 48,0/20,0 235,0/75,0
SKR 125/55 120-300 125,00/47,0 55,0/20,0 235,0/75,0
SKR 38/11 4-35 41,0/15,0 14,0/4,0 85,0/18,0
SKR 55/20 4-50 50,0/15,0 15,0/4,0 75,0/15,0
SKR 75/25 70-150 70,0/29,0 26,0/8,0 160,0/35,0
SKR 100/35 120-400 110,0/41,0 41,0/12,0 185,0/45,0
SKR 125/54 150-500 125,0/47,0 54,0/22,0 210,0/60,0
SKR 40/18 6-35 40,0/19,0 13,0/4,0 95,0/25,0
SKR 55/22 10-70 55,0/23,0 18,0/5,0 130,0/35,0
SKR 80/30 70-150 80,0/32,0 27,0/7,5 160,0/50,0
SKR 100/40 120-300 100,0/42,0 36,0/9,5 180,0/55,0
univerzální teplem smrštitelné krycí rozdělovací
koncovky, určené ochraně utěsnění konců kabelů vodičů
před vnikáním vlhkosti nečistot, vhodné pro použití
ve vnitřních venkovních prostorách
Materiál: teplem smrštitelné trubice
z tepelně stabilizovaného zesíťovaného polyolefinu,
uvnitř pokryté vrstvou tavitelného polyamidového lepidla
Vlastnosti:
• pracovní teplota: 55oC +100oC
• min. kV/mm
• dobrá mechanická izolační stálost
• odolnost vůči záření, chemikáliím, rozpouštědlům,
vodě vlhkosti
• neomezená skladovatelnost
Označení Rozsah průměrů Průměr koncovky před/po smrštění Délka před smrštěním Tloušťka smrštění
kabelů mm mm mm
mm D/d t
SKK 15/4,5 4-10 14,0/4,0 35,0 2,3
SKK 25/9 11-26 30,0/11,0 75,0 2,3
SKK 36/15 15-35 40,0/15,0 90,0 3,3
SKK 55/25 25-47 55,0/25,0 125,0 3,8
SKK 80/40 35-68 75,0/35,0 140,0 3,8
SKK 102/60 45-90 100,0/45,0 160,0 4,0
SKK 124/60 64-120 130,0/60,0 160,0 4,6
SKK 148/57 64-145 158,0/60,0 165,0 4,6
pro ochranu izolování konců kabelů 1kV
TEPLEM SMRŠTITELNÉ KONCOVKY KRYCÍ
TEPLEM SMRŠTITELNÉ KONCOVKY ROZDĚLOVACÍ
l1
D1
/d1
D2
/d2
l
6
. teplota smrštění: +200oC
• dielektrická pevnost: min.POZOR !!! NOVÉ PLYNOVÉ HOŘÁKY PRO INSTALACI TEPLEM SMRŠTITELNÝCH TRUBIC,
KABELOVÝCH SOUBORŮ PŘÍSLUŠENSTVÍ
- viz. teplota smrštění: +120oC (krycí koncovky)
+130oC (rozdělovací koncovky)
• max
