7
dle DIN 46329
pro lana plné vodiče suchém vlhkém
prostředí
Materiál: čistý hliník
Povrchová úprava: mechanická
Tento výrobek dodává variantě
s galvanickým pocínováním
pod názvem“. ALU-F-V”
185 ALU-F 185 240 15,5-16,8 28 28,5 18,3 91 30 10,5 3
185 ALU-F 28,5 18,3 91 30 13,0 3
185 ALU-F 28,5 18,3 91 30 17,0 3
185 ALU-F 28,5 18,3 91 38 21,0 3
240 ALU-F 240 300 17,8-19,2 32 32,0 21,0 103 38 10,5 3
240 ALU-F 32,0 21,0 103 38 13,0 3
240 ALU-F 32,0 21,0 103 38 17,0 3
240 ALU-F 32,0 21,0 103 38 21,0 3
300 ALU-F 300 20,0-21,6 34 34,0 23,3 103 38 13,0 3
300 ALU-F 34,0 23,3 103 38 17,0 3
300 ALU-F 34,0 23,3 103 38 21,0 3
400 ALU-F 400 22,9-24,6 38 38,5 26,0 116 38 13,0 4
400 ALU-F 38,5 26,0 116 38 17,0 4
400 ALU-F 38,5 26,0 116 38 21,0 4
500 ALU-F 500 25,7-27,6 44 44,0 29,0 122 44 13,0 4
500 ALU-F 44,0 29,0 122 44 17,0 4
500 ALU-F 44,0 29,0 122 44 21,0 4
625 ALU-F 625 29,3-32,5 52 52,0 35,0 130 52 13,0 4
625 ALU-F 52,0 35,0 130 52 17,0 4
625 ALU-F 52,0 35,0 130 52 21,0 4
Označení Průřez vodiče Průměr Označení Rozměry Otvor Počet slisů
mm2 vodiče lisovacích mm pro šroub úzké široké
rm/sm re mm čelistí mm čelisti
Doplňující údaje:
- vodiče sektorovým profilem musí být před vložením oka zkruženy kruhovými čelistmi
- lisovací nářadí viz. kap.. 10

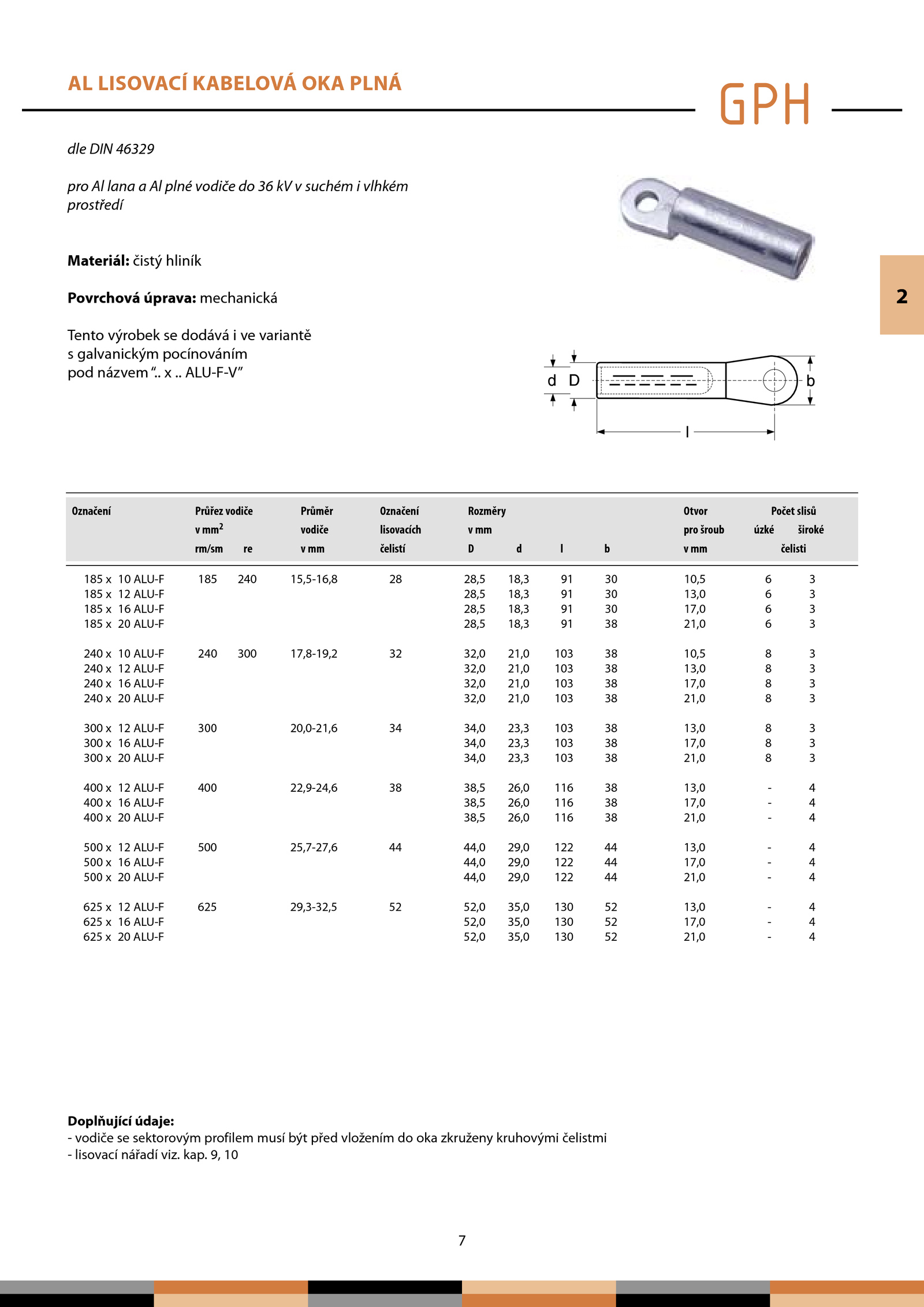

Al LISOVACÍ KABELOVÁ OKA PLNÁ
