Označení Označení Označení Průřez vodiče Typ Rozměry
PVC PA PC mm2 kolíku mm
l1 l2
Doplňující údaje:
- konektory jsou provedení kovovým kroužkem pod izolací (double crimp)
- lisovací nářadí viz. kap. 9
A B

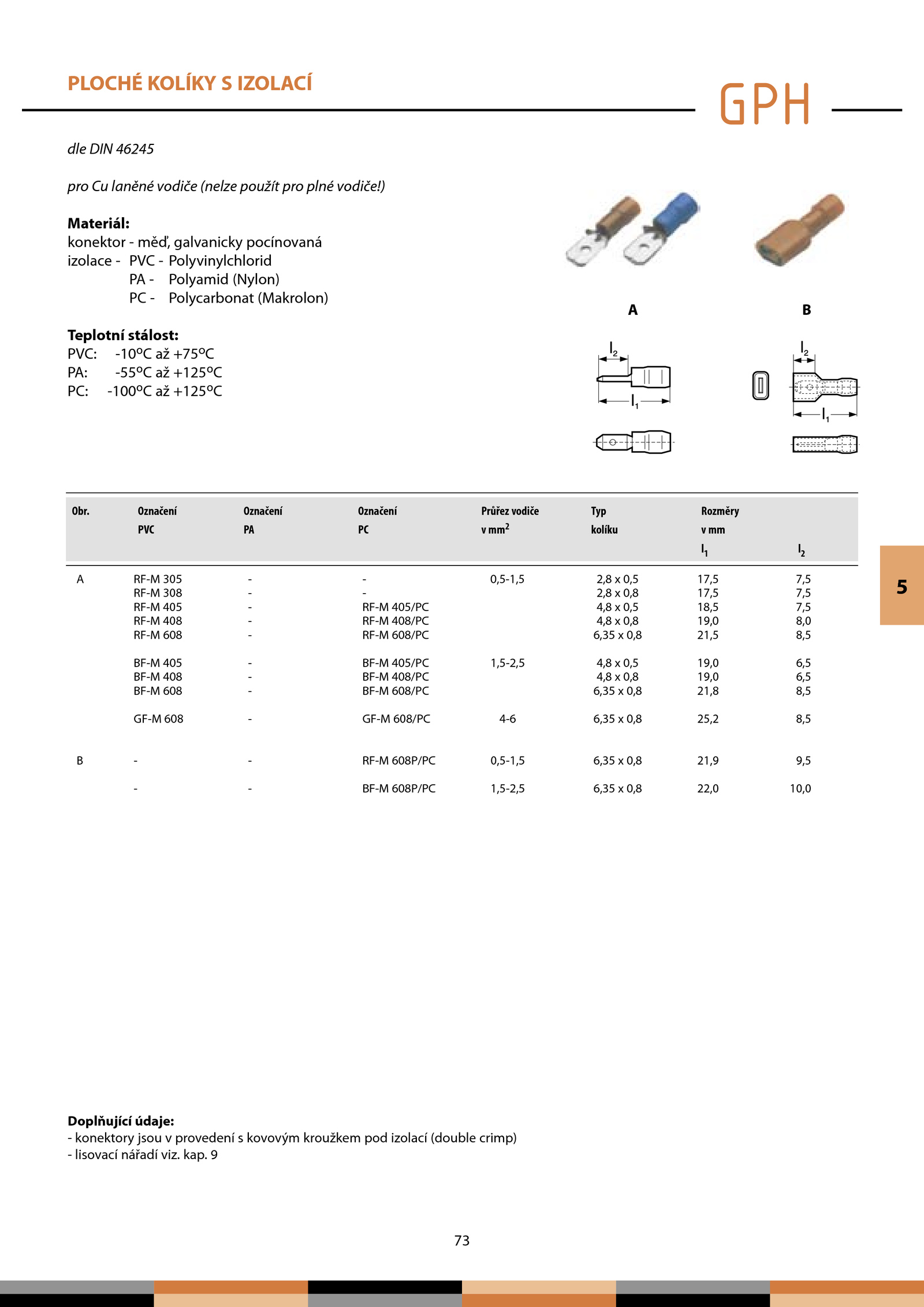

PLOCHÉ KOLÍKY IZOLACÍ
5
.73
dle DIN 46245
pro laněné vodiče (nelze použít pro plné vodiče!)
Materiál:
konektor měď, galvanicky pocínovaná
izolace PVC - Polyvinylchlorid
Polyamid (Nylon)
Polycarbonat (Makrolon)
Teplotní stálost:
PVC: -10oC +75oC
PA: -55oC +125oC
PC: -100oC +125oC
RF-M 305 0,5-1,5 2,8 0,5 17,5 7,5
RF-M 308 - 2,8 0,8 17,5 7,5
RF-M 405 RF-M 405/PC 4,8 0,5 18,5 7,5
RF-M 408 RF-M 408/PC 4,8 0,8 19,0 8,0
RF-M 608 RF-M 608/PC 6,35 0,8 21,5 8,5
BF-M 405 BF-M 405/PC 1,5-2,5 4,8 0,5 19,0 6,5
BF-M 408 BF-M 408/PC 4,8 0,8 19,0 6,5
BF-M 608 BF-M 608/PC 6,35 0,8 21,8 8,5
GF-M 608 GF-M 608/PC 4-6 6,35 0,8 25,2 8,5
RF-M 608P/PC 0,5-1,5 6,35 0,8 21,9 9,5
BF-M 608P/PC 1,5-2,5 6,35 0,8 22,0 10,0
