56
pro nebo plné laněné vodiče 31/2 žilových
celoplastových kabelech kV
Materiál:
svorka: vysoce legovaná hliníková slitina
šrouby spojovací: ocelové
šrouby odbočné: mosaz, galv. Nm
M (imbus č./odboč. Nm
M (imbus č. pocínovaná
T 16-35 16-25 25-35 6-50 6-70 75 75 32 6/5
T 35-70 35-50 50-70 35-50 50-70 6-50 6-70 75 75 32 6/5
T 70-150 70-120 95-150 70-120 95-150 6-70 6-95 95 95 34 6/5
T 70-150/1x35-951) 70-120 95-150 35-70 50-95 6-70 6-95 95 95 34 6/5
T 150 sm/1x701) 150 70 6-50 95 105 32 6/5
T 185-240 sm/1x95-1201) 1852) 95 6-70 6-95 100 110 32 8/5
2403) 120 6-70 6-95
Označení Průřez mm2 (Al,Cu) Rozměry Imbus klíč č.
rm/sm re/se rm/sm re/se rm/re se4) B C
Doplňující údaje:
- montáž odbočné svorky možno provádět pod napětím bez odizolování vodičů hlavním kabelu
- kontaktní destičky zubovým ostřím proříznou při utahování PVC izolaci vodičů
a tím způsobí proudové spojení odbočným vodičem
- propichovací svorka musí být vždy použita pouze spolu ochrannou zalévací schránkou
Spojovací:
Odbočné:
M (imbus č.
hlavní vodič nulový vodič odbočný vodič mm spoj.5) 10-15 podle průřezu
Doporučený moment utažení pro šrouby:
1) Segment pro nulový vodič vždy svorce označen
2) nasazenými červenými nástavci (čepičkami) středové dělící přepážce
3) Bez nasazených červených nástavců (čepiček) středové dělící přepážce
4) Sektorový vodič největším průřezu musí být zkružen

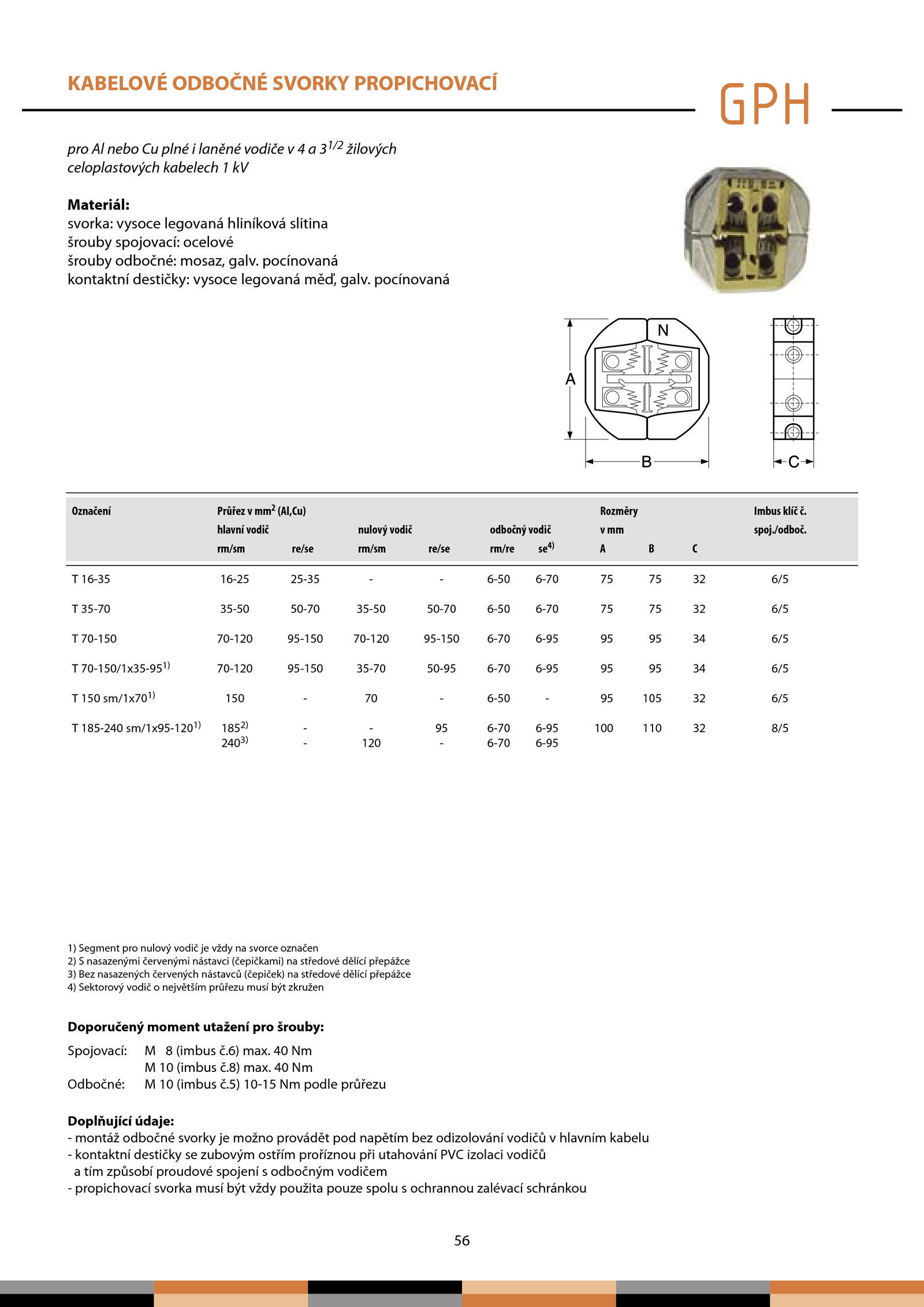

KABELOVÉ ODBOČNÉ SVORKY PROPICHOVACÍ
. pocínovaná
kontaktní destičky: vysoce legovaná měď, galv.8) max.6) max
