Materiál: čistý hliník
Povrchová úprava: mechanická
*) Použití aplikaci 10-36 musí být vždy
předem odsouhlaseno výrobcem kabelového souboru,
jehož lisovací spojka součástí !
16 ALU-ZE-T 16 5,2 12 12,0 5,6 75 4-4 2-2
25 ALU-ZE-T 25 5,6-6,7 12 12,0 6,8 75 4-4 2-2
35 ALU-ZE-T 35 50 6,6-7,8 14 14,0 8,0 90 5-5 2-2
50 ALU-ZE-T 50 70 7,7-8,6 16 16,0 9,8 90 5-5 2-2
70 ALU-ZE-T 70 95 9,3-10,2 18 18,5 11,2 110 6-6 3-3
95 ALU-ZE-T 95 120 11,0-12,0 22 22,0 13,2 110 6-6 3-3
120 ALU-ZE-T 120 150 12,5-13,5 22 23,0 14,7 110 6-6 3-3
150 ALU-ZE-T 150 185 13,9-15,0 25 25,0 16,3 130 6-6 3-3
185 ALU-ZE-T 185 240 15,5-16,8 28 28,5 18,3 130 6-6 3-3
240 ALU-ZE-T 240 300 17,8-19,2 32 32,0 21,0 150 8-8 3-3
300 ALU-ZE-T 300 20,0-21,6 34 34,0 23,3 155 8-8 3-3
Označení Průřez vodiče Průměr Označení Rozměry Počet slisů
mm2 vodiče lisovacích mm úzké široké
rm/sm se mm čelistí d1, d2 l čelisti
Doplňující údaje:
- spojky dodávají různých kombinacích průřezů doptání
- vodiče sektorovým profilem musí být před vložením spojky zkruženy kruhovými čelistmi
- lisovací nářadí viz. kap. 10

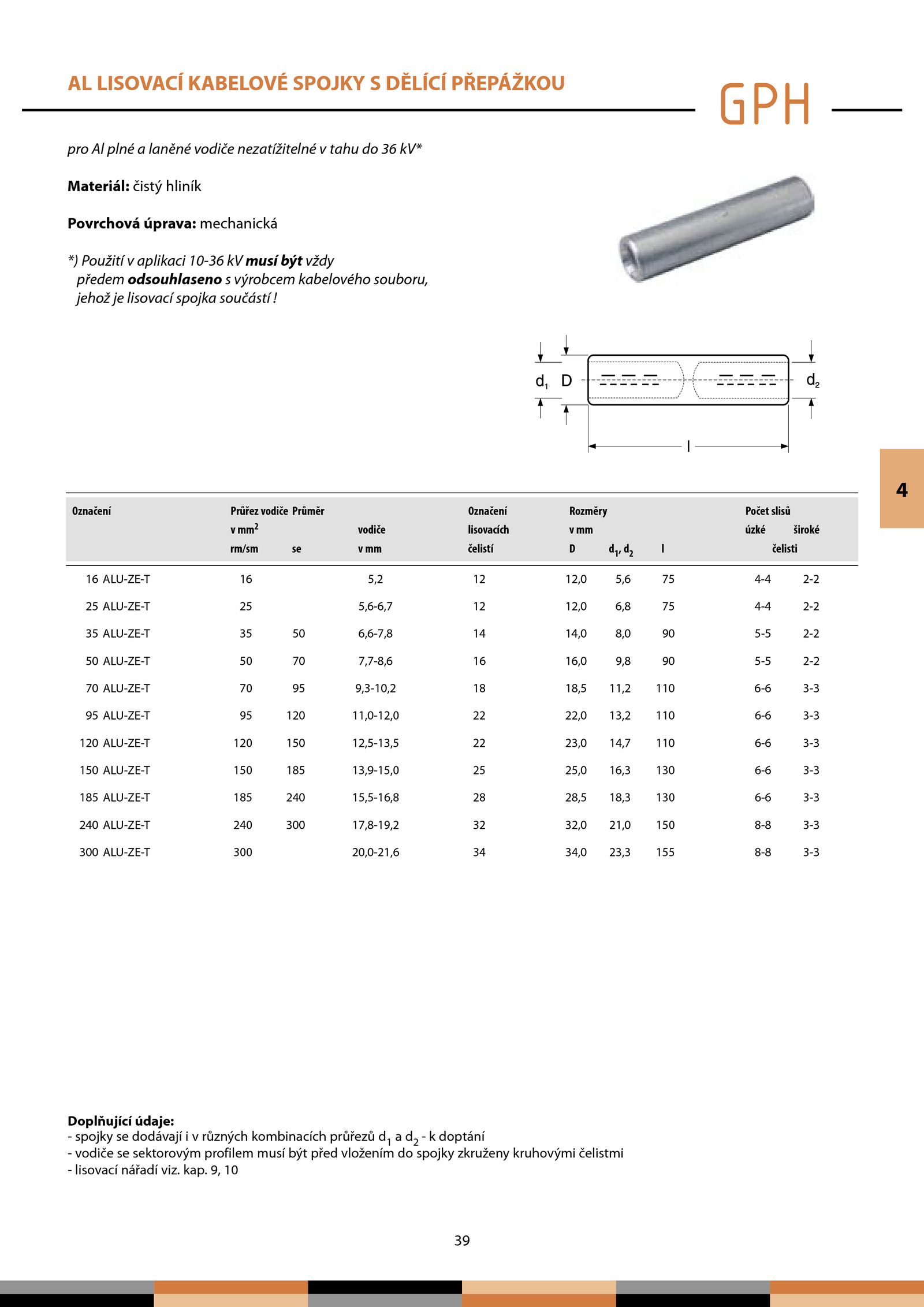

AL LISOVACÍ KABELOVÉ SPOJKY DĚLÍCÍ PŘEPÁŽKOU
