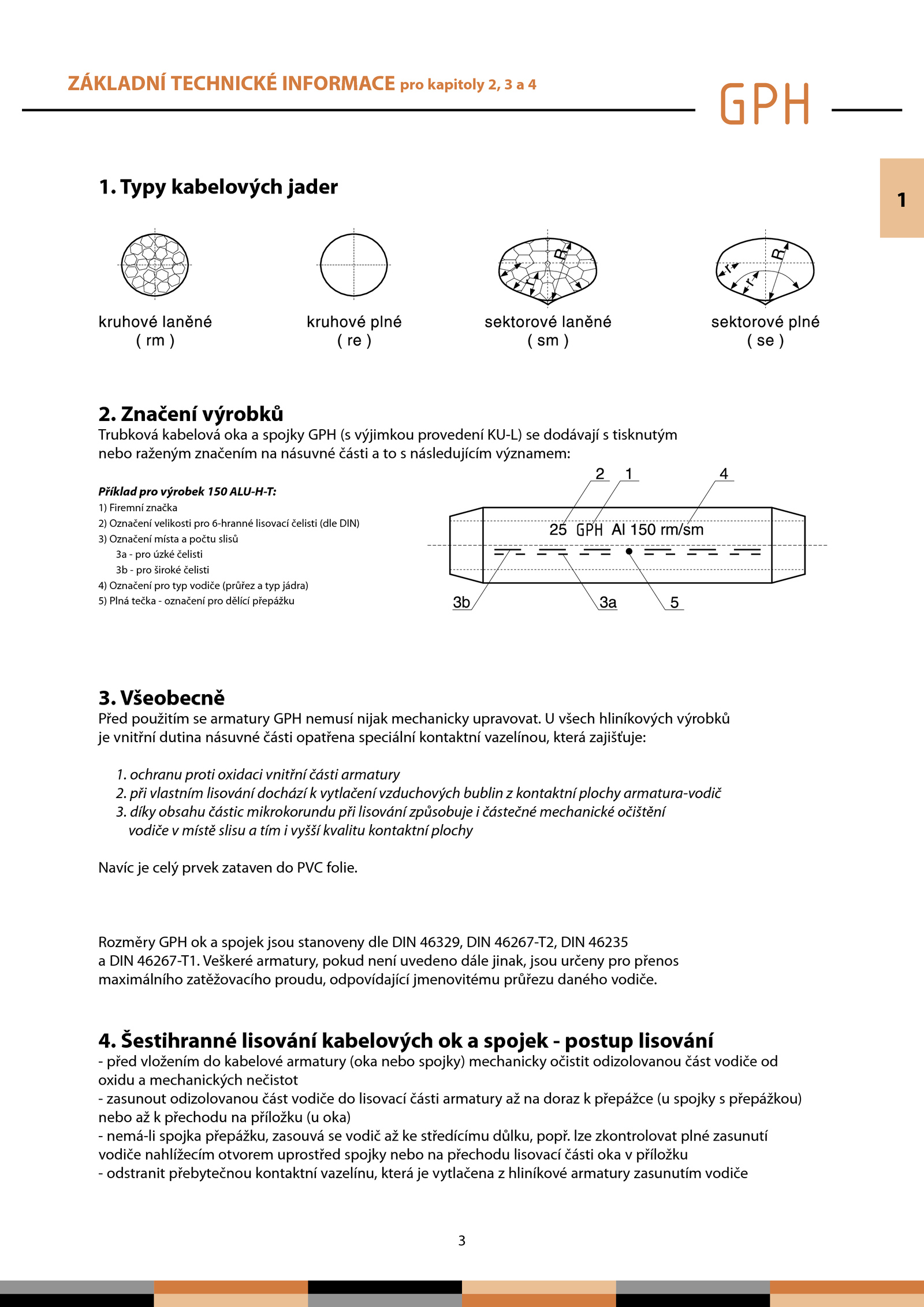

lze zkontrolovat plné zasunutí vodiče nahlížecím otvorem uprostřed spojky nebo přechodu lisovací části oka příložku - odstranit přebytečnou kontaktní vazelínu, která vytlačena hliníkové armatury zasunutím vodiče ZÁKLADNÍ TECHNICKÉ INFORMACE pro kapitoly 4 1 . Rozměry GPH spojek jsou stanoveny dle DIN 46329, DIN 46267-T2, DIN 46235 a DIN 46267-T1.3 1. všech hliníkových výrobků je vnitřní dutina násuvné části opatřena speciální kontaktní vazelínou, která zajišťuje: ochranu proti oxidaci vnitřní části armatury při vlastním lisování dochází vytlačení vzduchových bublin kontaktní plochy armatura-vodič díky obsahu částic mikrokorundu při lisování způsobuje částečné mechanické očištění vodiče místě slisu tím vyšší kvalitu kontaktní plochy Navíc celý prvek zataven PVC folie. Typy kabelových jader 2. Všeobecně Před použitím armatury GPH nemusí nijak mechanicky upravovat. 4. Šestihranné lisování kabelových spojek postup lisování - před vložením kabelové armatury (oka nebo spojky) mechanicky očistit odizolovanou část vodiče od oxidu mechanických nečistot - zasunout odizolovanou část vodiče lisovací části armatury doraz přepážce spojky přepážkou) nebo přechodu příložku oka) - nemá-li spojka přepážku, zasouvá vodič středícímu důlku, popř. Značení výrobků Trubková kabelová oka spojky GPH výjimkou provedení KU-L) dodávají tisknutým nebo raženým značením násuvné části následujícím významem: Příklad pro výrobek 150 ALU-H-T: 1) Firemní značka 2) Označení velikosti pro 6-hranné lisovací čelisti (dle DIN) 3) Označení místa počtu slisů pro úzké čelisti pro široké čelisti 4) Označení pro typ vodiče (průřez typ jádra) 5) Plná tečka označení pro dělící přepážku 3. Veškeré armatury, pokud není uvedeno dále jinak, jsou určeny pro přenos maximálního zatěžovacího proudu, odpovídající jmenovitému průřezu daného vodiče
