37
pro lana plné vodiče nezatížitelné tahu kV*
provedení dle DIN 46267/2
Materiál: čistý hliník
Povrchová úprava: mechanická
*) Použití aplikaci 10-36 musí být vždy
předem odsouhlaseno výrobcem kabelového souboru,
jehož lisovací spojka součástí !
10 ALU-ZE 10 4,1 10 10,0 5,0 55 3-3 -
16 ALU-ZE 16 25 5,2-5,6 12 12,0 5,6 55 4-4 1-1
25 ALU-ZE 25 35 5,6-6,7 12 12,0 7,0 70 5-5 2-2
35 ALU-ZE 35 50 6,6-7,8 14 14,0 8,0 85 5-5 2-2
50 ALU-ZE 50 70 7,7-8,6 16 16,0 10,0 85 5-5 2-2
70 ALU-ZE 70 95 9,3-10,2 18 18,5 11,5 105 6-6 3-3
95 ALU-ZE 95 120 11,0-12,0 22 22,5 13,5 105 6-6 3-3
120 ALU-ZE 120 150 12,5-13,5 22 23,0 14,8 105 6-6 3-3
150 ALU-ZE 150 185 13,9-15,0 25 25,0 16,5 125 6-6 3-3
185 ALU-ZE 185 240 15,5-16,8 28 28,5 18,3 125 8-8 3-3
240 ALU-ZE 240 300 17,8-19,2 32 32,0 21,0 145 8-8 3-3
300 ALU-ZE 300 20,0-21,6 34 34,0 23,4 145 8-8 3-3
400 ALU-ZE 400 22,9-24,6 38 38,5 26,0 210 4-4
500 ALU-ZE 500 25,7-27,6 44 44,0 29,0 210 4-4
625 ALU-ZE 625 32,5 52 52,0 35,0 330 5-5
800 ALU-ZE 800 36,8 58 58,0 40,0 350 5-5
1000 ALU-ZE 1000 41,1 60 60,0 44,0 350 5-5
Označení Průřez vodiče Průměr Označení Rozměry Počet slisů
mm2 vodiče lisovacích mm úzké široké
rm/sm se mm čelistí l čelisti
Doplňující údaje:
- vodiče sektorovým profilem musí být před vložením spojky zkruženy kruhovými čelistmi
- lisovací nářadí viz. kap. 10

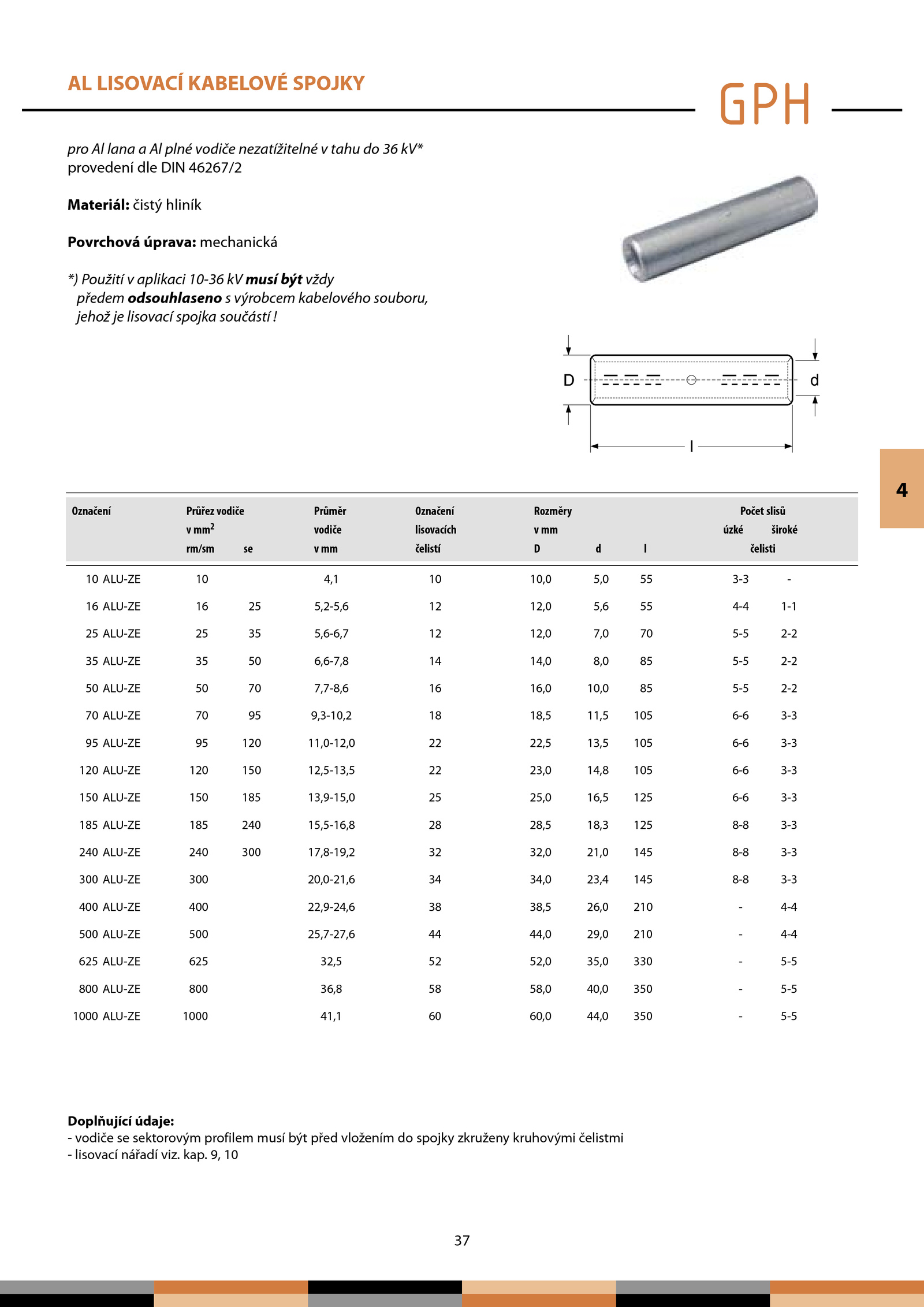

AL LISOVACÍ KABELOVÉ SPOJKY
4
