Poznámky redaktora
10
- další rozměry doptání

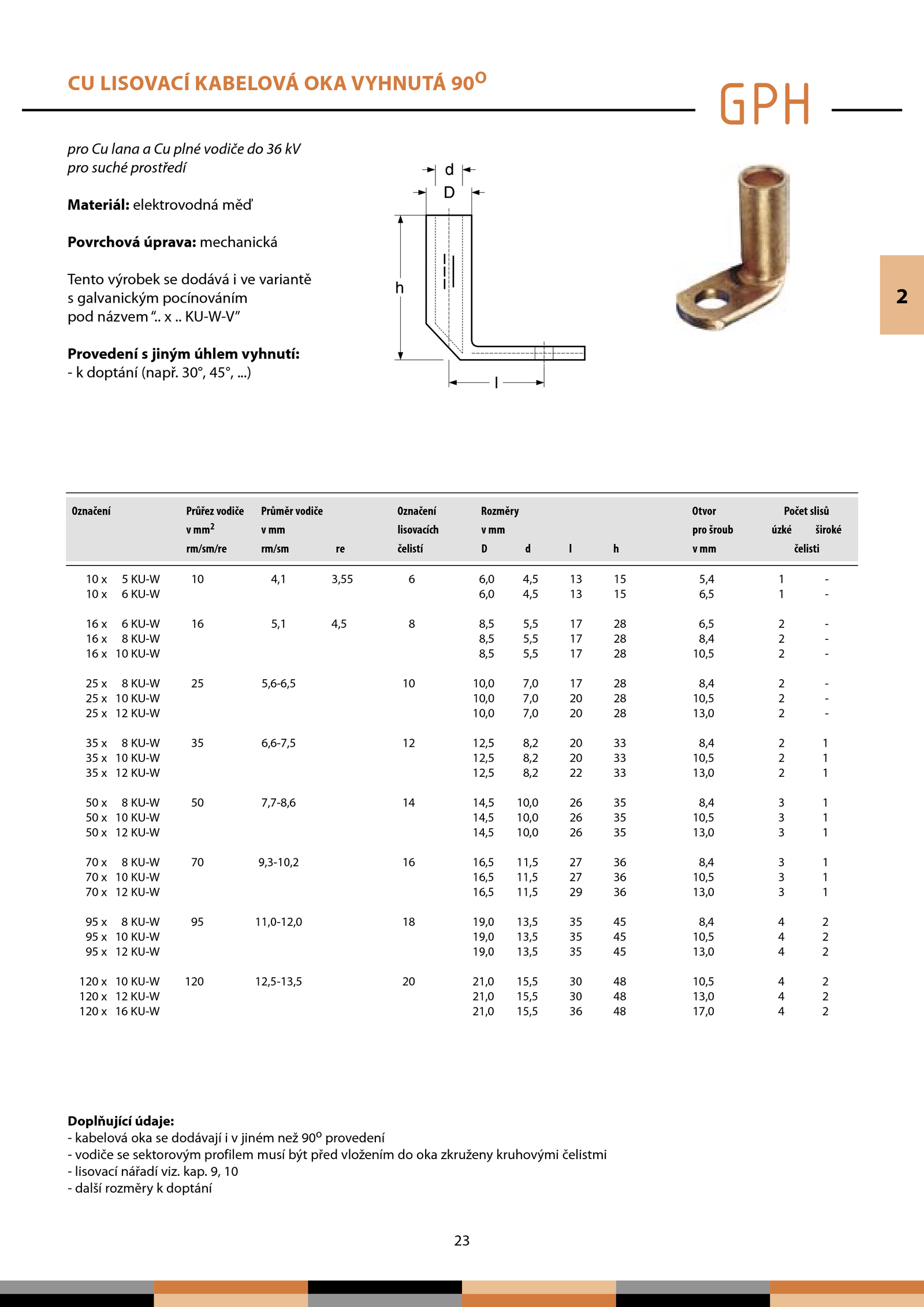

Cu LISOVACÍ KABELOVÁ OKA VYHNUTÁ 90o
2
.. kap.23
pro lana plné vodiče kV
pro suché prostředí
Materiál: elektrovodná měď
Povrchová úprava: mechanická
Tento výrobek dodává variantě
s galvanickým pocínováním
pod názvem“. KU-W-V”
Provedení jiným úhlem vyhnutí:
- doptání (např.. 30°, 45°, .)
10 x 5 KU-W 10 4,1 3,55 6,0 4,5 13 15 5,4 -
KU-W 6,0 4,5 13 15 6,5 -
16 x 6 KU-W 16 5,1 4,5 8,5 5,5 17 28 6,5 -
KU-W 8,5 5,5 17 28 8,4 -
KU-W 8,5 5,5 17 28 10,5 -
25 x 8 KU-W 25 5,6-6,5 10 10,0 7,0 17 28 8,4 -
KU-W 10,0 7,0 20 28 10,5 -
KU-W 10,0 7,0 20 28 13,0 -
35 x 8 KU-W 35 6,6-7,5 12 12,5 8,2 20 33 8,4 1
KU-W 12,5 8,2 20 33 10,5 1
KU-W 12,5 8,2 22 33 13,0 1
50 x 8 KU-W 50 7,7-8,6 14 14,5 10,0 26 35 8,4 1
KU-W 14,5 10,0 26 35 10,5 1
KU-W 14,5 10,0 26 35 13,0 1
70 x 8 KU-W 70 9,3-10,2 16 16,5 11,5 27 36 8,4 1
KU-W 16,5 11,5 27 36 10,5 1
KU-W 16,5 11,5 29 36 13,0 1
95 x 8 KU-W 95 11,0-12,0 18 19,0 13,5 35 45 8,4 2
KU-W 19,0 13,5 35 45 10,5 2
KU-W 19,0 13,5 35 45 13,0 2
120 KU-W 120 12,5-13,5 20 21,0 15,5 30 48 10,5 2
120 KU-W 21,0 15,5 30 48 13,0 2
120 KU-W 21,0 15,5 36 48 17,0 2
Označení Průřez vodiče Průměr vodiče Označení Rozměry Otvor Počet slisů
mm2 mm lisovacích mm pro šroub úzké široké
rm/sm/re rm/sm re čelistí mm čelisti
Doplňující údaje:
- kabelová oka dodávají jiném než 90o provedení
- vodiče sektorovým profilem musí být před vložením oka zkruženy kruhovými čelistmi
- lisovací nářadí viz.
