KABELOVÁ OKA A VIDLICE KABELOVÉ SPOJKY A SVORKY, KABELOVÉ SOUBORY DO 1 kV DUTINKY, KOLÍKY, KONEKTORY, IZOLAČNÍ KRYTY A IZOLÁTORY SPIRÁLY, VÁZACÍ PÁSKY, SMRŠTITELNÉ TRUBICE, PLYNOVÉ HOŘÁKY PROFILOVÉ TRUBIČKY A PERA K OZNAČOVÁNÍ VODIČŮ POPISOVACÍ PŘÍSTROJE A PŘÍSLUŠENSTVÍ, POPISOVACÍ PÁSKY A ŠTÍTKY MECHANICKÉ NÁŘADÍ, IZOLOVANÉ NÁŘADÍ, BRAŠNY A KUFRYNA NÁŘADÍ ELEKTRICKÉ A HYDRAULICKÉ NÁŘADÍ LISOVACÍ ČELISTI A PROSTŘIHOVACÍ NÁSTROJE ...

Vydal: GPH spol. s r.o. Autor: GPH

Strana 16 z 186







Poznámky redaktora

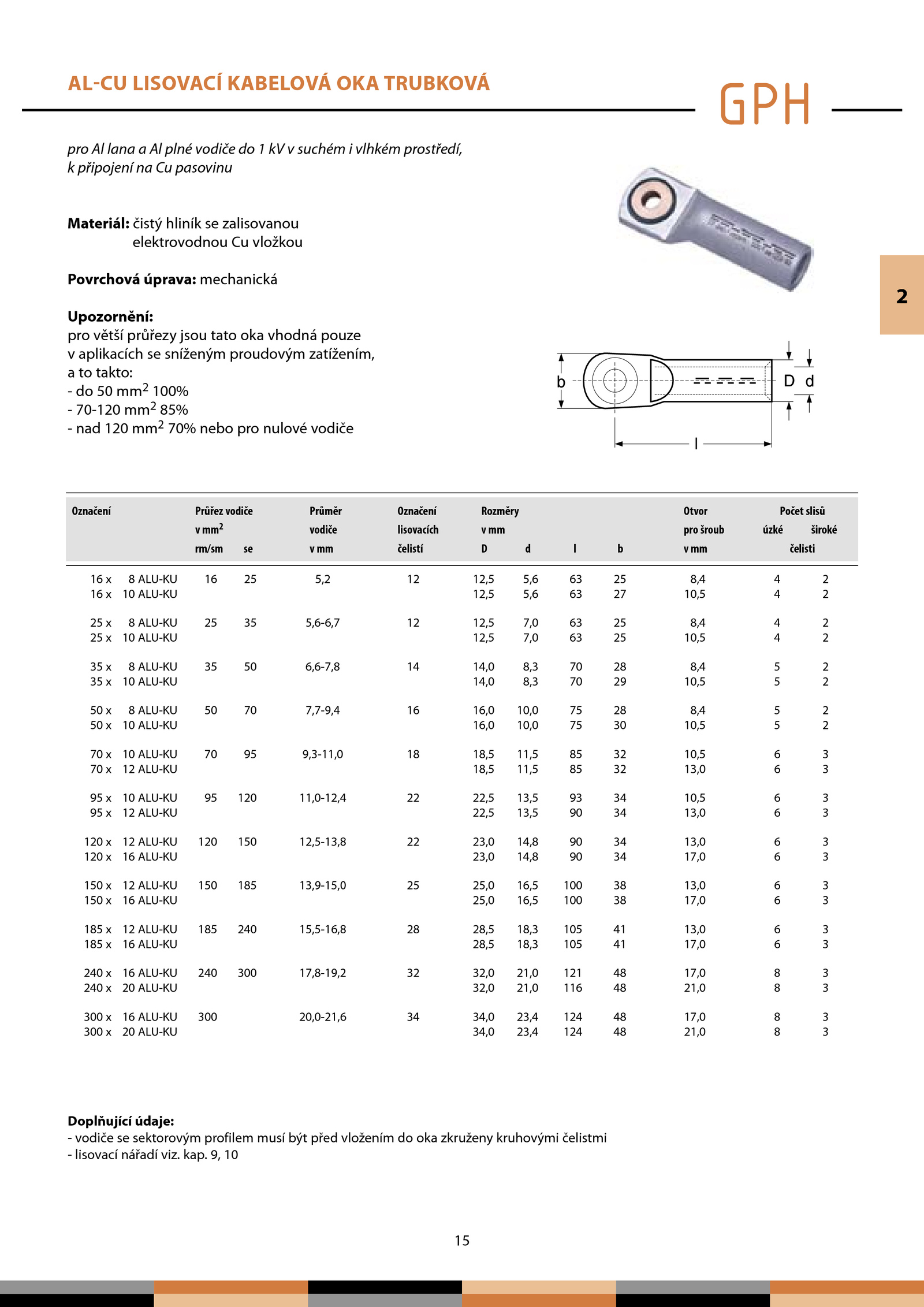

10 ALU-KU 16 25 5,2 12 12,5 5,6 63 25 8,4 2 ALU-KU 12,5 5,6 63 27 10,5 2 ALU-KU 25 35 5,6-6,7 12 12,5 7,0 63 25 8,4 2 ALU-KU 12,5 7,0 63 25 10,5 2 ALU-KU 35 50 6,6-7,8 14 14,0 8,3 70 28 8,4 2 ALU-KU 14,0 8,3 70 29 10,5 2 ALU-KU 50 70 7,7-9,4 16 16,0 10,0 75 28 8,4 2 ALU-KU 16,0 10,0 75 30 10,5 2 ALU-KU 70 95 9,3-11,0 18 18,5 11,5 85 32 10,5 3 ALU-KU 18,5 11,5 85 32 13,0 3 ALU-KU 95 120 11,0-12,4 22 22,5 13,5 93 34 10,5 3 ALU-KU 22,5 13,5 90 34 13,0 3 120 ALU-KU 120 150 12,5-13,8 22 23,0 14,8 90 34 13,0 3 120 ALU-KU 23,0 14,8 90 34 17,0 3 150 ALU-KU 150 185 13,9-15,0 25 25,0 16,5 100 38 13,0 3 150 ALU-KU 25,0 16,5 100 38 17,0 3 185 ALU-KU 185 240 15,5-16,8 28 28,5 18,3 105 41 13,0 3 185 ALU-KU 28,5 18,3 105 41 17,0 3 240 ALU-KU 240 300 17,8-19,2 32 32,0 21,0 121 48 17,0 3 240 ALU-KU 32,0 21,0 116 48 21,0 3 300 ALU-KU 300 20,0-21,6 34 34,0 23,4 124 48 17,0 3 300 ALU-KU 34,0 23,4 124 48 21,0 3 Označení Průřez vodiče Průměr Označení Rozměry Otvor Počet slisů mm2 vodiče lisovacích mm pro šroub úzké široké rm/sm se mm čelistí mm čelisti Al-Cu LISOVACÍ KABELOVÁ OKA TRUBKOVÁ 2 .15 pro lana plné vodiče suchém vlhkém prostředí, k připojení pasovinu Materiál: čistý hliník zalisovanou elektrovodnou vložkou Povrchová úprava: mechanická Upozornění: pro větší průřezy jsou tato oka vhodná pouze v aplikacích sníženým proudovým zatížením, a takto: - mm2 100% - 70-120 mm2 85% - nad 120 mm2 70% nebo pro nulové vodiče Doplňující údaje: - vodiče sektorovým profilem musí být před vložením oka zkruženy kruhovými čelistmi - lisovací nářadí viz. kap
