12
pro lana plné vodiče
do suchém prostředí),
při instalaci vlhkém prostředí
pouze kV
Materiál: čistý hliník
Povrchová úprava: mechanická
Provedení jiným úhlem vyhnutí:
- doptání (např.. kap. 10
- další rozměry doptání

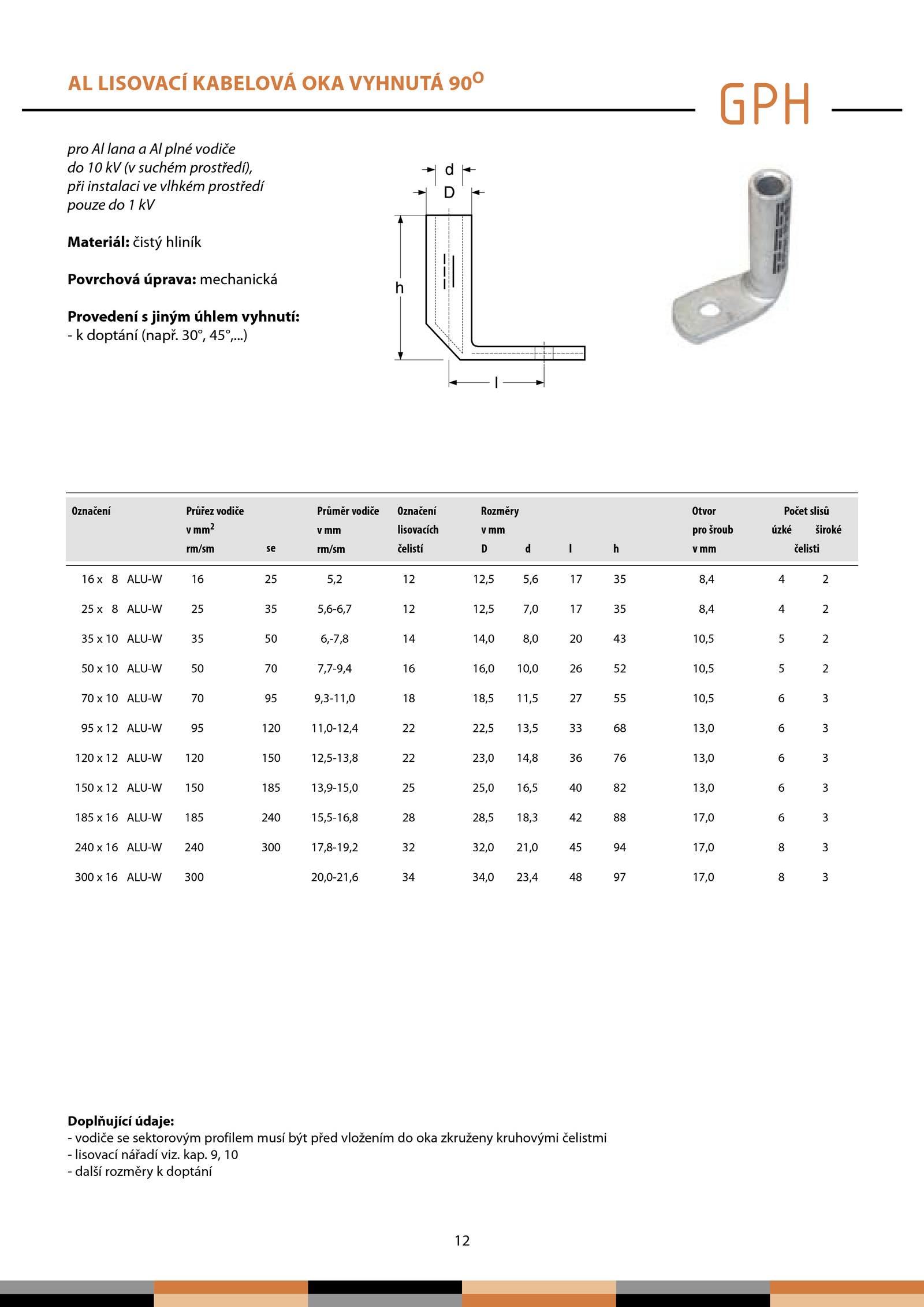

Al LISOVACÍ KABELOVÁ OKA VYHNUTÁ 90o
25
35
50
70
95
120
150
185
240
300
5,2
5,6-6,7
6,-7,8
7,7-9,4
9,3-11,0
11,0-12,4
12,5-13,8
13,9-15,0
15,5-16,8
17,8-19,2
20,0-21,6
. 30°, 45°,..)
16 x 8 ALU-W 16 12 12,5 5,6 17 35 8,4 2
25 x 8 ALU-W 25 12 12,5 7,0 17 35 8,4 2
35 x 10 ALU-W 35 14 14,0 8,0 20 43 10,5 2
50 x 10 ALU-W 50 16 16,0 10,0 26 52 10,5 2
70 x 10 ALU-W 70 18 18,5 11,5 27 55 10,5 3
95 x 12 ALU-W 95 22 22,5 13,5 33 68 13,0 3
120 x 12 ALU-W 120 22 23,0 14,8 36 76 13,0 3
150 x 12 ALU-W 150 25 25,0 16,5 40 82 13,0 3
185 x 16 ALU-W 185 28 28,5 18,3 42 88 17,0 3
240 x 16 ALU-W 240 32 32,0 21,0 45 94 17,0 3
300 x 16 ALU-W 300 34 34,0 23,4 48 97 17,0 3
Označení Průřez vodiče Označení Rozměry Otvor Počet slisů
mm2 lisovacích mm pro šroub úzké široké
rm/sm čelistí mm čelistise
Průměr vodiče
v mm
rm/sm
Doplňující údaje:
- vodiče sektorovým profilem musí být před vložením oka zkruženy kruhovými čelistmi
- lisovací nářadí viz
