10
pro lana plné vodiče suchém prostředí),
při instalaci vlhkém prostředí pouze kV
Materiál: čistý hliník
Povrchová úprava: mechanická
ALU 16 25 5,2 12 12,5 5,6 53 18 8,4 2
ALU 12,5 5,6 53 18 10,5 2
ALU 25 35 5,6-6,7 12 12,5 7,0 60 19 8,4 2
ALU 12,5 7,0 60 19 10,5 2
ALU 35 50 6,6-7,8 14 14,0 8,0 64 22 8,4 2
ALU 14,0 8,0 66 24 10,5 2
ALU 50 70 7,7-9,4 16 16,0 10,0 72 23 8,4 2
ALU 16,0 10,0 72 23 10,5 2
ALU 70 95 9,3-11,0 18 18,5 11,5 83 28 10,5 3
ALU 18,5 11,5 83 28 13,0 3
ALU 95 120 11,0-12,4 22 22,5 13,5 92 34 10,5 3
ALU 22,5 13,5 92 34 13,0 3
120 ALU 120 150 12,5-13,8 22 23,0 14,8 89 33 13,0 3
120 ALU 23,0 14,8 89 33 17,0 3
150 ALU 150 185 13,9-15,0 25 25,0 16,5 97 37 13,0 3
150 ALU 25,0 16,5 100 37 17,0 3
185 ALU 185 240 15,5-16,8 28 28,5 18,3 105 41 13,0 3
185 ALU 28,5 18,3 105 41 17,0 3
240 ALU 240 300 17,8-19,2 32 32,0 21,0 116 46 13,0 3
240 ALU 32,0 21,0 119 46 17,0 3
300 ALU 300 20,0-21,6 34 34,0 23,4 125 50 17,0 3
400 ALU 400 22,9-24,6 38 38,5 26,0 165 60 17,0 4
500 ALU 500 25,7-27,6 44 44,0 29,0 185 63 17,0 4
625 ALU 625 32,5 52 52,0 35,0 195 75 17,0 4
800 ALU 800 36,8 58 58,0 40,0 230 83 21,0 5
1000 ALU 1000 41,1 60 60,0 44,0 230 87 21,0 5
Označení Průřez vodiče Průměr Označení Rozměry Otvor Počet slisů
mm2 vodiče lisovacích mm pro šroub úzké široké
rm/sm se mm čelistí mm čelisti
Doplňující technické údaje:
- vodiče sektorovým profilem musí být před vložením oka zkruženy kruhovými čelistmi
- lisovací nářadí viz. kap. 10
- další rozměry doptání

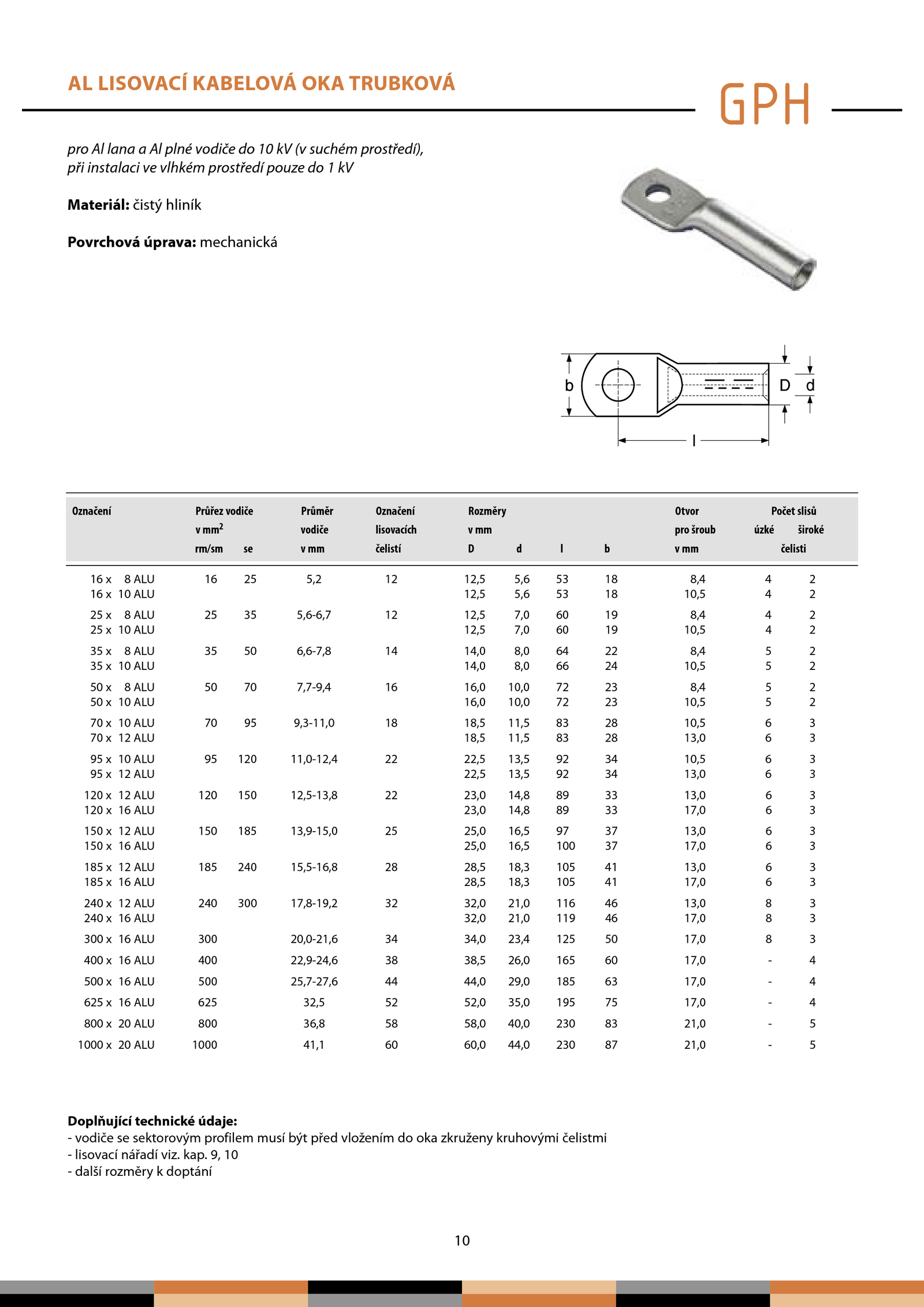

Al LISOVACÍ KABELOVÁ OKA TRUBKOVÁ
