(DI) přechodný kontakt
Pracovní cyklus začíná přivedením provozního
napětí kdy současně přejde výstupní relé do
pracovní polohy.
U provozní napětí
S startovací signál
Uc napětí cívce
relé
11-14 přídržný kontakt
= výstupní relé
(DE) přechodný kontakt zapnutím ovládání
Funkce dosáhne kombinací funkce“přechodný
kontakt zapnutím ovládání”a funkce přídržného
kontaktu. Přivedeno provozní napětí Pracovní
cyklus začíná krátkým sepnutím ovládacího kontaktu
S (>50 ms), kdy výstupní relé přejde pracovní
polohy zůstane díky sepnutému přídržnému
kontaktu 11-14.465
ŘADA
85
ŘADA 85
Časové relé miniaturní, A
H
I-2018,
www.04
(AI) zpožděný rozběh
Pracovní cyklus začíná přivedením provozního
napětí uplynutí nastavené doby zpoždění T
přejde výstupní relé pracovní polohy.
(SW) blikač začínající pulsem
Pracovní cyklus začíná přivedením provozního
napětí kdy současně přejde výstupní relé
do pracovní polohy.findernet.
. uplynutí nastavené doby
zpoždění přejde výstupní relé opakovaně
do klidové polohy poté stejné době zpoždění
do pracovní polohy (opakovaný cyklus střídou 1).03
85.
(GI) vysílač impulsu (0,5 zpoždění
Pracovní cyklus začíná přivedením provozního
napětí uplynutí nastavené doby zpoždění
T přejde výstupní relé dobu 0,5 pracovní
polohy.cz

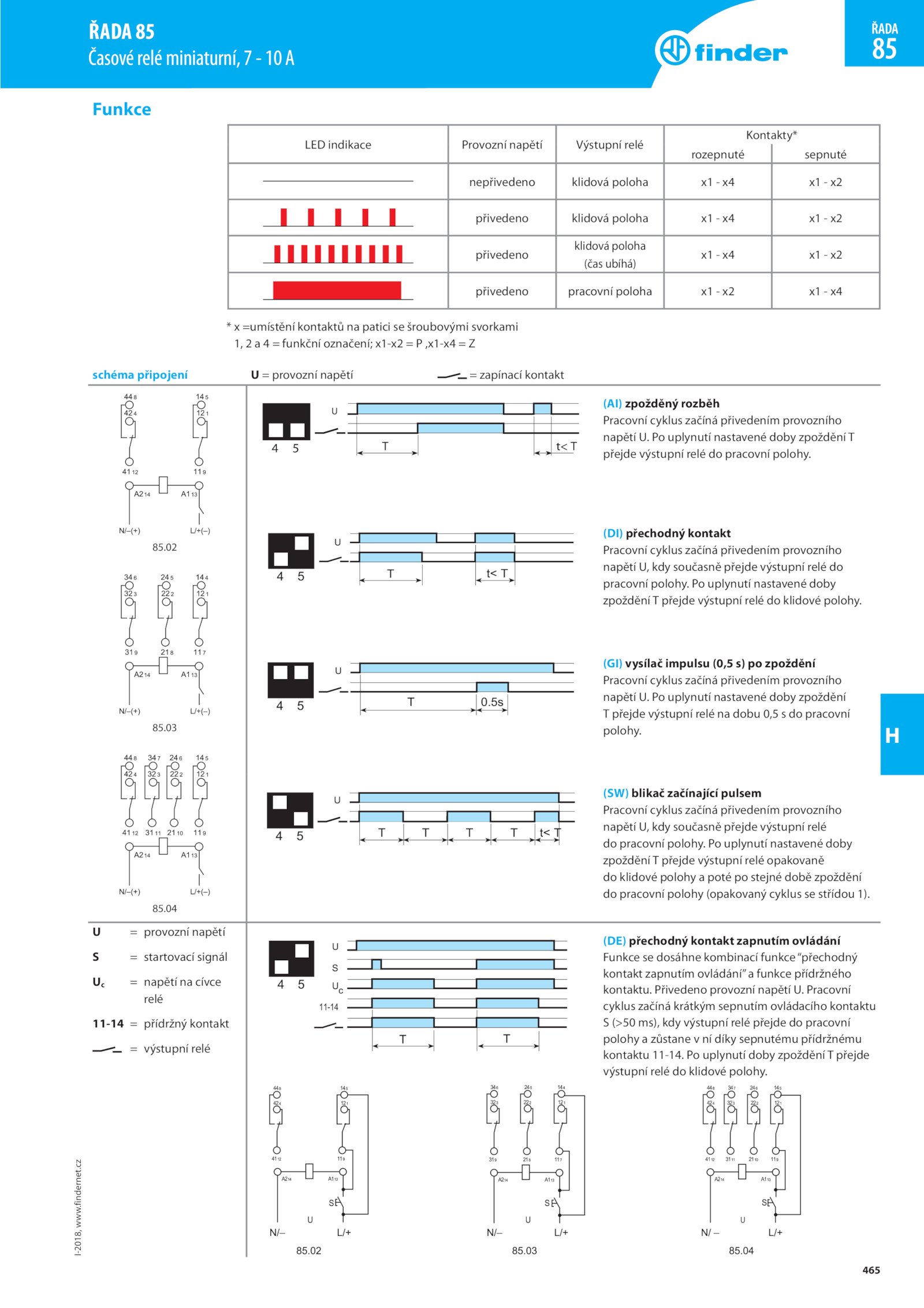

Funkce
LED indikace Provozní napětí Výstupní relé
Kontakty*
rozepnuté sepnuté
nepřivedeno klidová poloha x2
přivedeno klidová poloha x2
přivedeno
klidová poloha
(čas ubíhá)
x1 x2
přivedeno pracovní poloha x4
* =umístění kontaktů patici šroubovými svorkami
1, funkční označení; x1-x2 ,x1-x4 Z
schéma připojení provozní napětí zapínací kontakt
85. uplynutí doby zpoždění přejde
výstupní relé klidové polohy. uplynutí nastavené doby
zpoždění přejde výstupní relé klidové polohy.02
85
