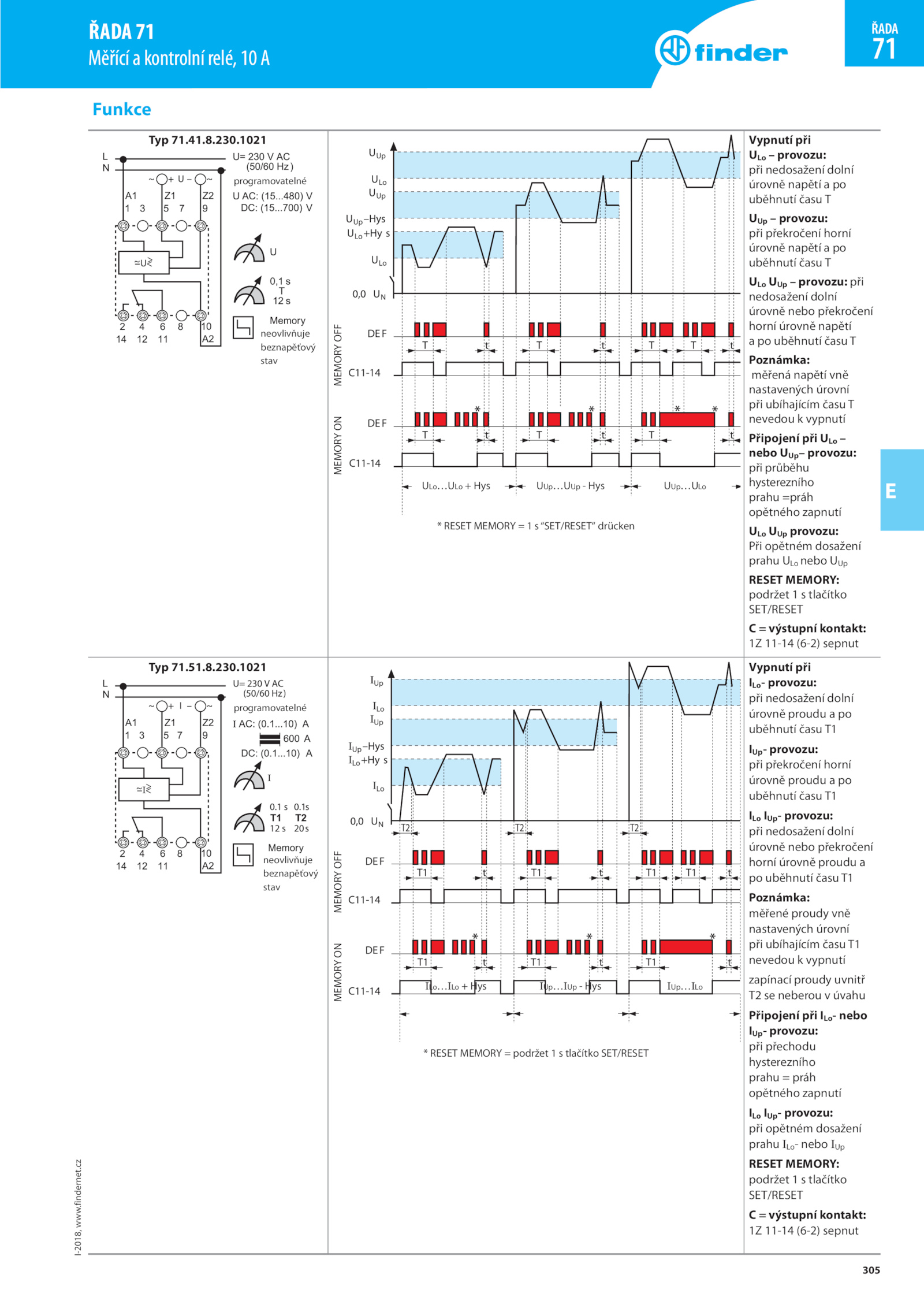

1021
programovatelné
MEMORY
ON
MEMORY
OFF
* RESET MEMORY s“SET/RESET“ drücken
Vypnutí při
ULo provozu:
při nedosažení dolní
úrovně napětí po
uběhnutí času T
UUp provozu:
při překročení horní
úrovně napětí po
uběhnutí času T
ULo UUp provozu: při
nedosažení dolní
úrovně nebo překročení
horní úrovně napětí
a uběhnutí času T
Poznámka:
měřená napětí vně
nastavených úrovní
při ubíhajícím času T
nevedou vypnutí
Připojení při ULo –
nebo UUp– provozu:
při průběhu
hysterezního
prahu =práh
opětného zapnutí
ULo UUp provozu:
Při opětném dosažení
prahu ULo nebo UUp
RESET MEMORY:
podržet tlačítko
SET/RESET
C výstupní kontakt:
1Z 11-14 (6-2) sepnut
Typ 71.305
E
ŘADA
71
ŘADA 71
Měřící kontrolní relé, A
I-2018,
www.51.1021
programovatelné
MEMORY
ON
MEMORY
OFF
* RESET MEMORY podržet tlačítko SET/RESET
Vypnutí při
ILo- provozu:
při nedosažení dolní
úrovně proudu po
uběhnutí času T1
IUp- provozu:
při překročení horní
úrovně proudu po
uběhnutí času T1
ILo IUp- provozu:
při nedosažení dolní
úrovně nebo překročení
horní úrovně proudu a
po uběhnutí času T1
Poznámka:
měřené proudy vně
nastavených úrovní
při ubíhajícím času T1
nevedou vypnutí
zapínací proudy uvnitř
T2 neberou úvahu
Připojení při ILo- nebo
IUp- provozu:
při přechodu
hysterezního
prahu práh
opětného zapnutí
ILo IUp- provozu:
při opětném dosažení
prahu ILo- nebo IUp
RESET MEMORY:
podržet tlačítko
SET/RESET
C výstupní kontakt:
1Z 11-14 (6-2) sepnut
ILo…ILo Hys
ULo…ULo Hys
IUp…IUp Hys
UUp…UUp Hys
IUp…ILo
UUp…ULo
neovlivňuje
beznapěťový
stav
neovlivňuje
beznapěťový
stav
.findernet.230.230.8.41.8.cz
Funkce
Typ 71
