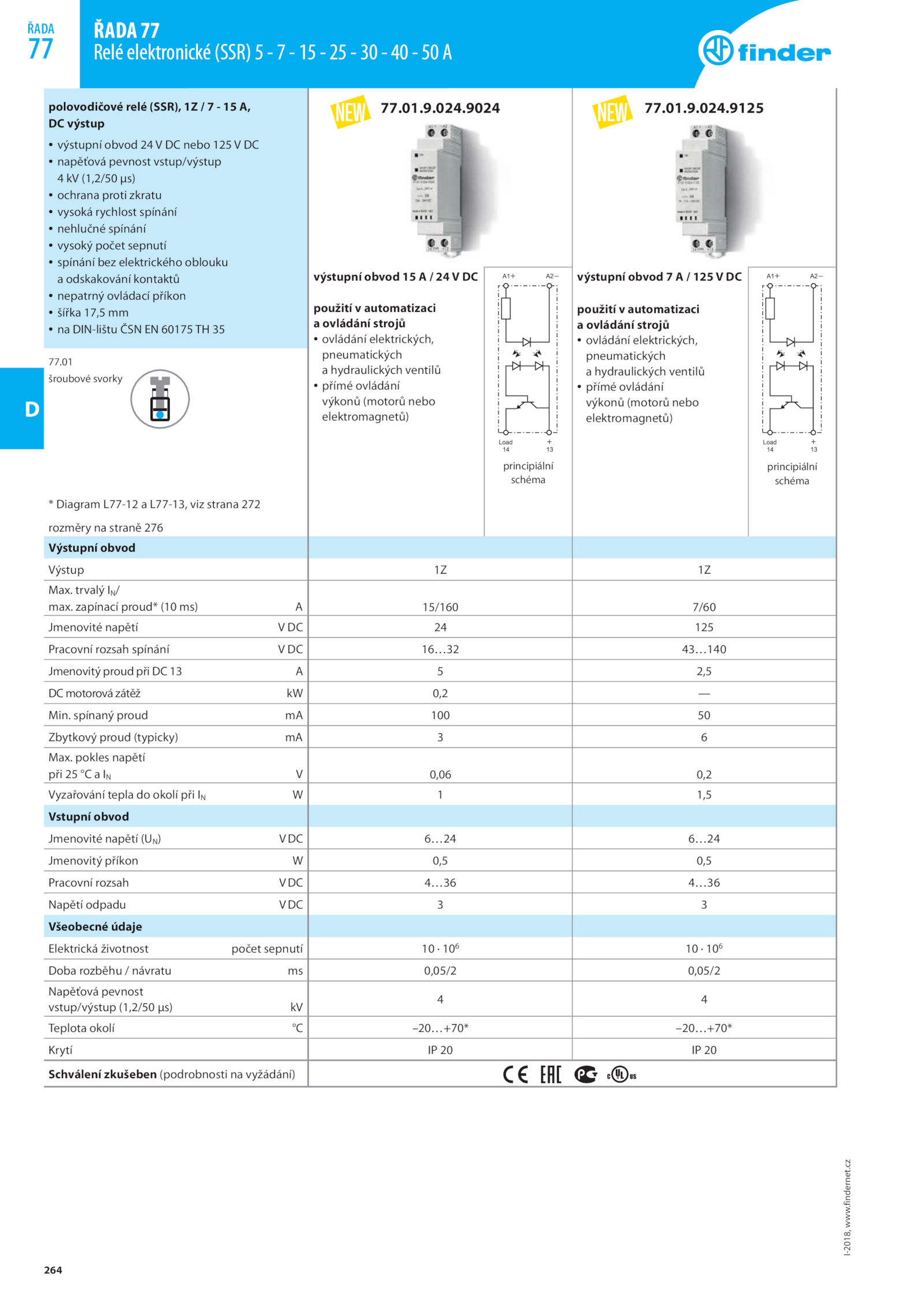

findernet.9125
výstupní obvod DC
použití automatizaci
a ovládání strojů
• ovládání elektrických,
pneumatických
a hydraulických ventilů
• přímé ovládání
výkonů (motorů nebo
elektromagnetů)
principiální
schéma
výstupní obvod 125 DC
použití automatizaci
a ovládání strojů
• ovládání elektrických,
pneumatických
a hydraulických ventilů
• přímé ovládání
výkonů (motorů nebo
elektromagnetů)
principiální
schéma
rozměry straně 276
Výstupní obvod
Výstup 1Z
Max.9024 77.024. trvalý IN/
max. zapínací proud* (10 ms) 15/160 7/60
Jmenovité napětí 125
Pracovní rozsah spínání 16…32 43…140
Jmenovitý proud při 2,5
DC motorová zátěž 0,2 —
Min.024. spínaný proud 100 50
Zbytkový proud (typicky) 6
Max. pokles napětí
při 0,06 0,2
Vyzařování tepla okolí při 1,5
Vstupní obvod
Jmenovité napětí (UN) 6…24 6…24
Jmenovitý příkon 0,5 0,5
Pracovní rozsah 4…36 4…36
Napětí odpadu 3
Všeobecné údaje
Elektrická životnost počet sepnutí 106
10 106
Doba rozběhu návratu 0,05/2 0,05/2
Napěťová pevnost
vstup/výstup (1,2/50 μs) kV
4 4
Teplota okolí –20…+70* –20…+70*
Krytí 20
Schválení zkušeben (podrobnosti vyžádání)
.01.264
ŘADA 77
Relé elektronické (SSR) A
ŘADA
77
D
I-2018,
www.9.9.cz
polovodičové relé (SSR), A,
DC výstup
• výstupní obvod nebo 125 DC
• napěťová pevnost vstup/výstup
4 (1,2/50 μs)
• ochrana proti zkratu
• vysoká rychlost spínání
• nehlučné spínání
• vysoký počet sepnutí
• spínání bez elektrického oblouku
a odskakování kontaktů
• nepatrný ovládací příkon
• šířka 17,5 mm
• DIN-lištu ČSN 60175 35
77.01.01
šroubové svorky
* Diagram L77-12 L77-13, viz strana 272
