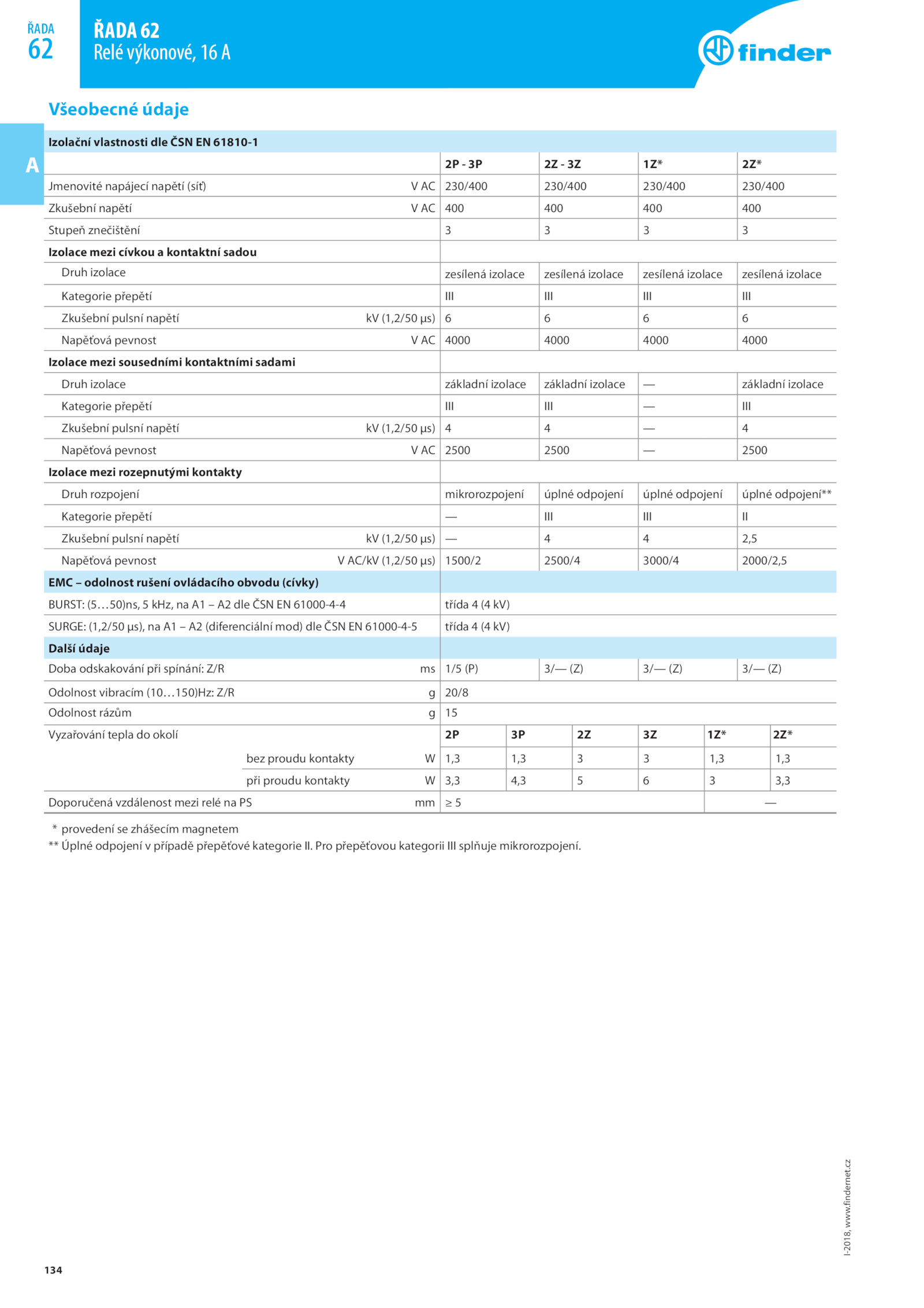

ŘADA 62
Relé výkonové, A
ŘADA
62
A
Všeobecné údaje
Izolační vlastnosti dle ČSN 61810-1
2P 1Z* 2Z*
Jmenovité napájecí napětí (síť) 230/400 230/400 230/400 230/400
Zkušební napětí 400 400 400 400
Stupeň znečištění 3
Izolace mezi cívkou kontaktní sadou
Druh izolace zesílená izolace zesílená izolace zesílená izolace zesílená izolace
Kategorie přepětí III III III III
Zkušební pulsní napětí (1,2/50 μs) 6
Napěťová pevnost 4000 4000 4000 4000
Izolace mezi sousedními kontaktními sadami
Druh izolace základní izolace základní izolace základní izolace
Kategorie přepětí III III III
Zkušební pulsní napětí (1,2/50 μs) 4
Napěťová pevnost 2500 2500 2500
Izolace mezi rozepnutými kontakty
Druh rozpojení mikrorozpojení úplné odpojení úplné odpojení úplné odpojení**
Kategorie přepětí III III II
Zkušební pulsní napětí (1,2/50 μs) 2,5
Napěťová pevnost AC/kV (1,2/50 μs) 1500/2 2500/4 3000/4 2000/2,5
EMC odolnost rušení ovládacího obvodu (cívky)
BURST: (5…50)ns, kHz, dle ČSN 61000-4-4 třída kV)
SURGE: (1,2/50 μs), (diferenciální mod) dle ČSN 61000-4-5 třída kV)
Další údaje
Doba odskakování při spínání: Z/R 1/5 (P) 3/— (Z) 3/— (Z) 3/— (Z)
Odolnost vibracím (10…150)Hz: Z/R 20/8
Odolnost rázům 15
Vyzařování tepla okolí 1Z* 2Z*
bez proudu kontakty 1,3 1,3 1,3 1,3
při proudu kontakty 3,3 4,3 3,3
Doporučená vzdálenost mezi relé —
* provedení zhášecím magnetem
** Úplné odpojení případě přepěťové kategorie II. Pro přepěťovou kategorii III splňuje mikrorozpojení.findernet.
