48
Popisný štítek-matice pro 60.48
.cz
122
A

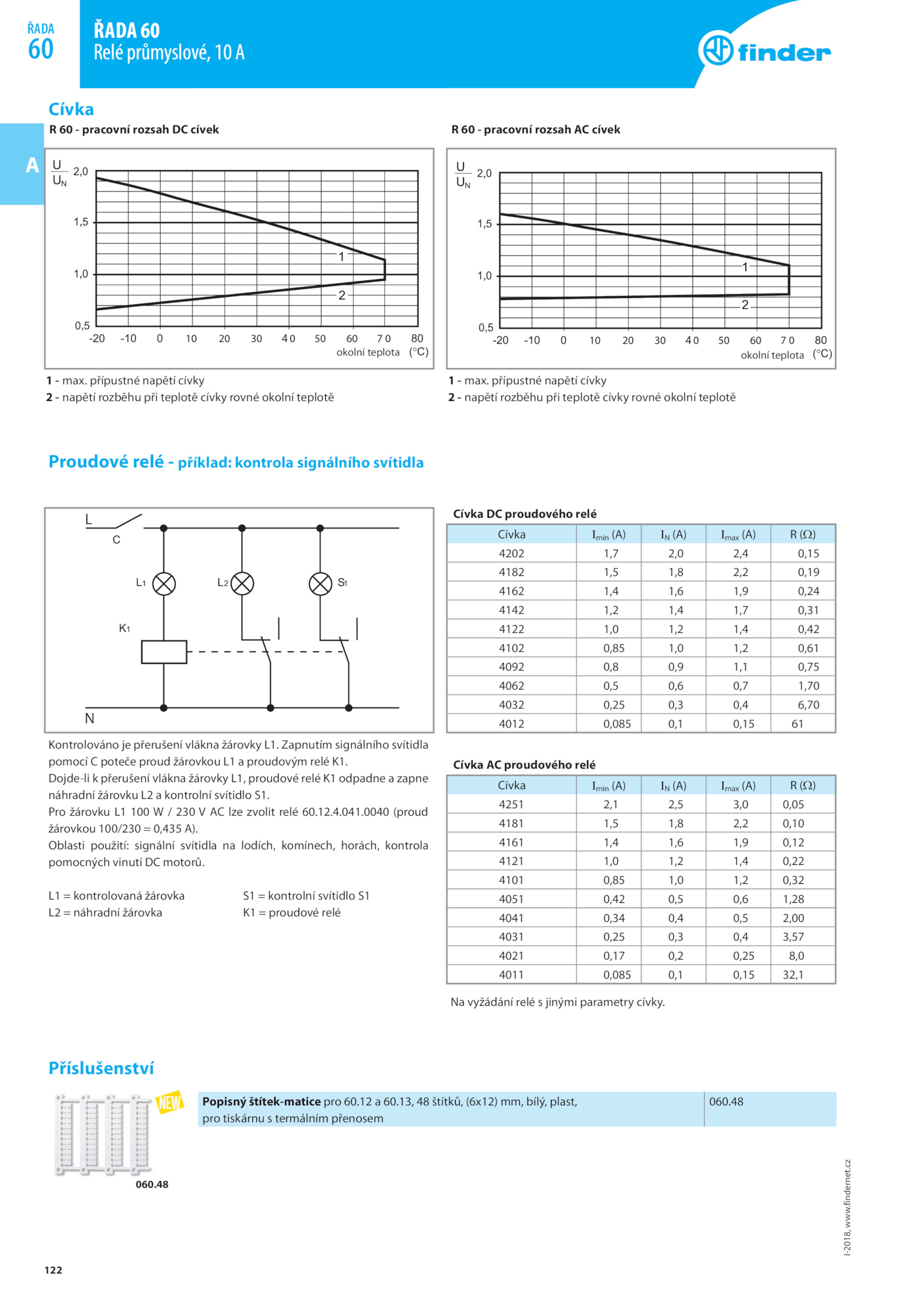

ŘADA 60
Relé průmyslové, A
ŘADA
60
Cívka
R pracovní rozsah cívek pracovní rozsah cívek
okolní teplota okolní teplota
1 max.12.12 60.
Příslušenství
060. přípustné napětí cívky
2 napětí rozběhu při teplotě cívky rovné okolní teplotě
Proudové relé příklad: kontrola signálního svítidla
Cívka proudového relé
Cívka Imin (A) (A) Imax (A) (:)
4202 1,7 2,0 2,4 0,15
4182 1,5 1,8 2,2 0,19
4162 1,4 1,6 1,9 0,24
4142 1,2 1,4 1,7 0,31
4122 1,0 1,2 1,4 0,42
4102 0,85 1,0 1,2 0,61
4092 0,8 0,9 1,1 0,75
4062 0,5 0,6 0,7 1,70
4032 0,25 0,3 0,4 6,70
4012 0,085 0,1 0,15 61
L
N
Kontrolováno přerušení vlákna žárovky L1.13, štítků, (6x12) mm, bílý, plast,
pro tiskárnu termálním přenosem
060. přípustné napětí cívky
2 napětí rozběhu při teplotě cívky rovné okolní teplotě
1 max.
Oblasti použití: signální svítidla lodích, komínech, horách, kontrola
pomocných vinutí motorů.
L1 kontrolovaná žárovka kontrolní svítidlo S1
L2 náhradní žárovka proudové relé
Cívka proudového relé
Cívka Imin (A) (A) Imax (A) (:)
4251 2,1 2,5 3,0 0,05
4181 1,5 1,8 2,2 0,10
4161 1,4 1,6 1,9 0,12
4121 1,0 1,2 1,4 0,22
4101 0,85 1,0 1,2 0,32
4051 0,42 0,5 0,6 1,28
4041 0,34 0,4 0,5 2,00
4031 0,25 0,3 0,4 3,57
4021 0,17 0,2 0,25 8,0
4011 0,085 0,1 0,15 32,1
Na vyžádání relé jinými parametry cívky.findernet.0040 (proud
žárovkou 100/230 0,435 A).
Dojde-li přerušení vlákna žárovky L1, proudové relé odpadne zapne
náhradní žárovku kontrolní svítidlo S1.I-2018,
www.
Pro žárovku 100 230 lze zvolit relé 60. Zapnutím signálního svítidla
pomocí poteče proud žárovkou proudovým relé K1.041.4
