ZS230
Us=70-1
10% Un
Trvalý provoz není dovolen
Minimální doba trvání impulzu 20-60ms

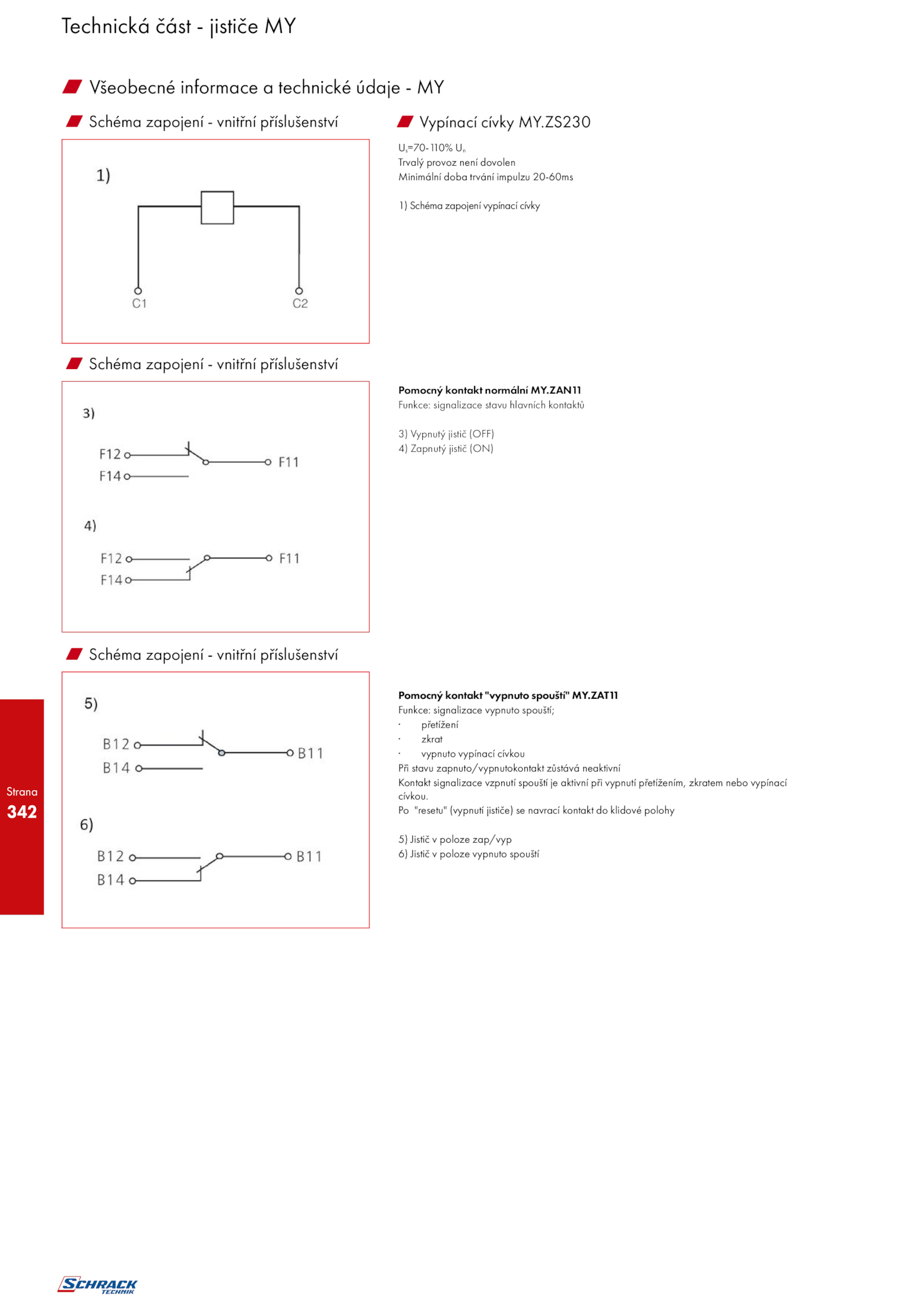

1) Schéma zapojení vypínací cívky
w Schéma zapojení vnitřní příslušenství
Technická část jističe MY
.ZAN1
1
Funkce: signalizace stavu hlavních kontaktů
3) Vypnutý jistič (OFF)
4) Zapnutý jistič (ON)
w Schéma zapojení vnitřní příslušenství
Pomocný kontakt "vypnuto spouští" MY.ZAT1
1
Funkce: signalizace vypnuto spouští;
· přetížení
· zkrat
· vypnuto vypínací cívkou
Při stavu zapnuto/vypnutokontakt zůstává neaktivní
Kontakt signalizace vzpnutí spouští aktivní při vypnutí přetížením, zkratem nebo vypínací
cívkou.Strana
342
Pomocný kontakt normální MY.
Po "resetu" (vypnutí jističe) navrací kontakt klidové polohy
5) Jistič poloze zap/vyp
6) Jistič poloze vypnuto spouští
w Schéma zapojení vnitřní příslušenství
w Všeobecné informace technické údaje MY
w Vypínací cívky MY
