Typ ML13 ML14
Jmenovitý proud (In) 315A 400A 500A 630A 800A
Jmenovité izolační napětí
AC (Ui) (V) 1000 1000 1000 1000 1000
DC (Ui) (V) 1500 1500 1500 1500 1500
Jmenovité impulsní výdržné napětí (Uimp) (kV) 12
Smluvený tepelný proud (Ith) (A) 315 400 500 630 800
Jmenovitý provozní
proud (Ie)
AC-21A/B
400V (A) 315 400 400/500 630 630/800
500V (A) 315 400 400/500 630 630/800
690V (A) 315 400 400/500 630 630/800
AC-22A/B
400V (A) 315 400 500/500 630 630/800
500V (A) 315 400 400/400 630 630/630
690V (A) 315 400 400/400 630 630/630
AC-23A/B
400V (A) 315 400 500/500 630 630/630
500V (A) 250 315 315/315 500 500/500
690V (A) 200 250 250/250 400 400/400
DC-21A/B
220V (A) 315 400 400/500 630 630/800
420V (A) 315 400 400/500 630 630/800
560V (A) 315 400 400/500 630 630/800
DC-22A/B
220V (A) 315 400 400/500 630 630/800
420V (A) 315 400 400/400 630 630/630
560V (A) 315 400 400/400 630 630/630
DC-23A/B
220V (A) 315 400 400/400 630 630/630
420V (A) 315 400 400/400 630 630/630
560V (A) 315 400 400/400 630 630/630
Jmenovitá zapínací schopnost při 400V
AC23
(A) 3150 4000 4000 6300 6300
Jmenovitá vypínací schopnost při 400V AC23 (A) 2520 3200 3200 5040 5040
Jmenovitý krátkodobý výdržný proud sec (kA) 26,5 26,5
Jmenovitý krátkodobý výdržný proud 0,25
sec
(kA) 53
Jmenovitá zkratová zapínací
schopnost
(400V) (kA) 30
Jmenovitý provozní výkon AC-23A (400V) (kW) 165 210 210 330 330
Jištění
Pojistky (A) 315 400 500 630 800
Jmenovitý proud Irms (kA) 50
Špičkový proud Ipeak (kA) 50
Mechanická životnost 8000 8000 8000 8000 8000
Elektrická životnost 1500 1500 1500/200 1500 1500/200
Jmenovitý výkon kondenzátoru při 400V kVAR 140 180 180 300 300
Ztráty pól (W) 5,9 9,4 14,8 15,6 25,7
Maximální průřez přívodů mm² 240 240 240 2x185 2x240
Rozměr vývodů 2x25x5 2x25x5 2x25x5 2x32x6 2x40x6
Utahovací moment 34
Hmotnost
3P 3,5 3,5 3,5 5,5 5,5
4P 3,8 3,8 3,8 6

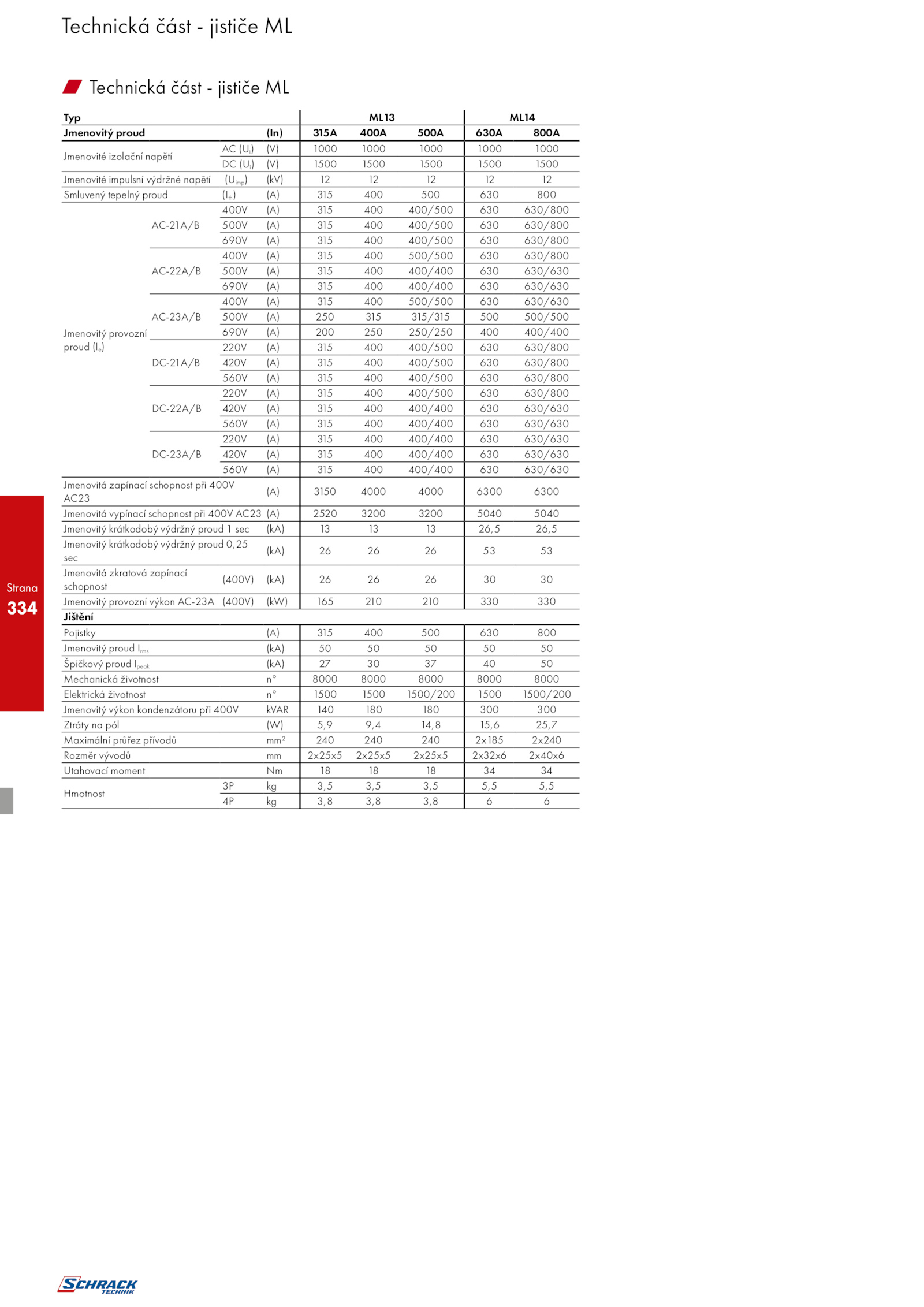

Technická část jističe ML
