Strana
306

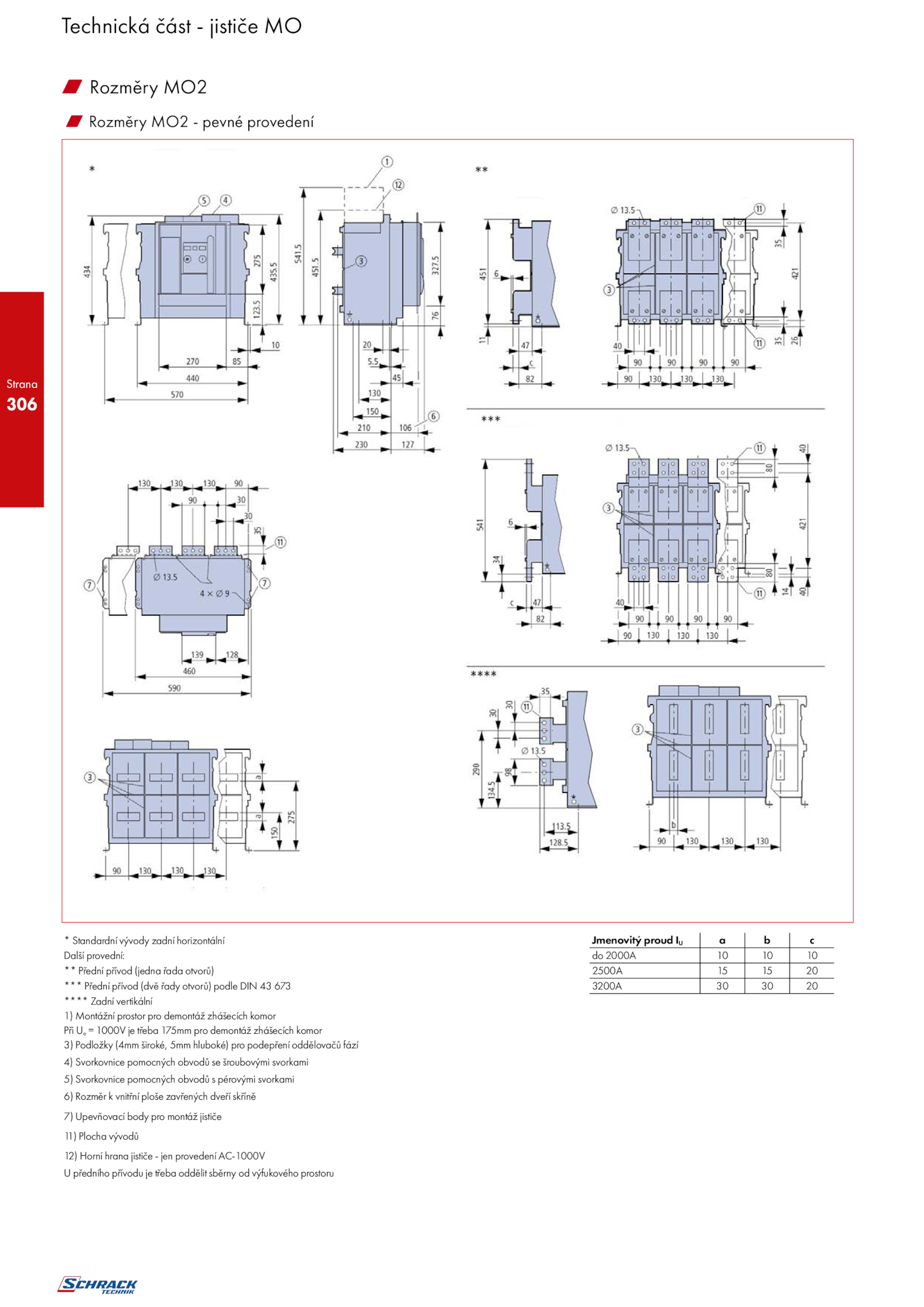

w Rozměry MO2 pevné provedení
* Standardní vývody zadní horizontální Jmenovitý proud c
Další provední: 2000A 10
** Přední přívod (jedna řada otvorů) 2500A 20
*** Přední přívod (dvě řady otvorů) podle DIN 673 3200A 20
**** Zadní vertikální
1) Montážní prostor pro demontáž zhášecích komor
Při 1000V třeba 175mm pro demontáž zhášecích komor
3) Podložky (4mm široké, 5mm hluboké) pro podepření oddělovačů fází
4) Svorkovnice pomocných obvodů šroubovými svorkami
5) Svorkovnice pomocných obvodů pérovými svorkami
6) Rozměr vnitřní ploše zavřených dveří skříně
7) Upevňovací body pro montáž jističe
1
1) Plocha vývodů
12) Horní hrana jističe jen provedení AC-1000V
U předního přívodu třeba oddělit sběrny výfukového prostoru
Technická část jističe MO
w Rozměry MO2
