. Zapínací čas zapínací cívkou ED): 50ms. +70°C
Montážní poloha
Kategorie užití B
Krytí IP20, IP41 krycím rámečkem, IP55 krytem
Směr průchodu proudu libovolný
Jmenovitý proud jmenovitý trvalý proud 630A 630A 800A 800A 1000A 1000A 1250A 1250A 1600A 1600A 2000A 2000A
Jmenovité impulsní výdržné napětí Uimp 12000VAC
Jmenovité pracovní napětí 690 1000VAC
Kategorie přepětí stupeň znečištění III/3
Jmenovité izolační napětí 1000V
Jmenovitá zkratová zapínací schopnost Icm
do 500V 50/60Hz 121kA 145kA 121kA 145kA 121kA 145kA 121kA 145kA 121kA 145kA 121kA 145kA
do 690V 50/60Hz 88kA 105kA 88kA 105kA 88kA 105kA 88kA 105kA 88kA 105kA 88kA 105kA
1000V 50/60Hz –
Jmenovitý krátkodobý výdržný proud 50/60 Hz
50/60 Icw
t 0...5s 55kA 66kA 55kA 66kA 55kA 66kA 55kA 66kA 55kA 66kA 55kA 66kA
t 42kA 50kA 42kA 50kA 42kA 50kA 42kA 50kA 42kA 50kA 42kA 50kA
t 29kA 35kA 29kA 35kA 29kA 35kA 29kA 35kA 29kA 35kA 29kA 35kA
t 24kA 29kA 24kA 29kA 24kA 29kA 24kA 29kA 24kA 29kA 24kA 29kA
Spínací časy
Celkový vypínací čas 1)
38ms
Zapínací čas 2)
35ms
Zapínací čas elektrické ovl. (vypínací podpěťová cívka)4)
73ms
Vypínací čas vypnutí vypínací spouští (nezpožděné
vypnutí zkratu)5)
Životnost
mechanická, bez údržby Počet sepnutí 10000
mechanická, údržbou Počet sepnutí 20000
elektrická, bez údržby Počet sepnutí 10000
elektrická, údržbou Počet sepnutí 20000
Provedení 1000V, bez údržby Počet sepnutí –
Maximální četnost spínání
Provedení 690V Počet sepnutí/h 60
Provedení 1000V Počet sepnutí/h –
Výkonové ztráty při In
a 3-fázové symetrické zátěži
Pevné provedení 100W 105W 150W 240W 240W
Výsuvné provedení 195W 205W 350W 440W 440W
Poznámka:
1)
doba mechanického uvolnění oddálení kontaktů statistická střední doba zhášení oblouku.
3)
doba přivedení napětí sepnutí hlavních kontaktů. +70°C
Provoz (otevřená montáž) -25 .
4)
doba přivedení napětí oddálení kontaktů statistická střední doba zhášení oblouku.

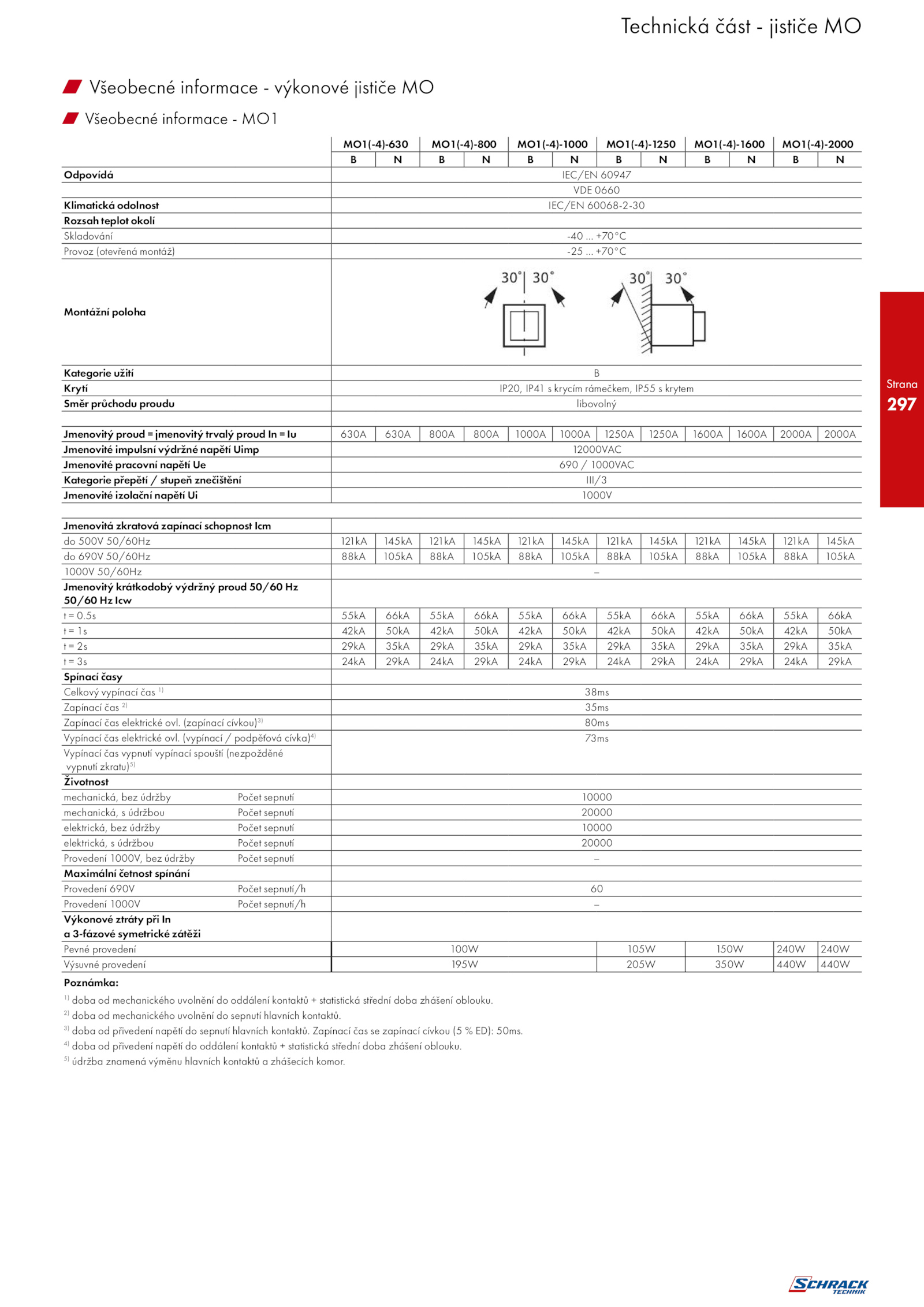

Technická část jističe MO
w Všeobecné informace výkonové jističe MO
..Strana
297
w Všeobecné informace MO1
MO1(-4)-630 MO1(-4)-800 MO1(-4)-1000 MO1(-4)-1250 MO1(-4)-1600 MO1(-4)-2000
B N
Odpovídá IEC/EN 60947
VDE 0660
Klimatická odolnost IEC/EN 60068-2-30
Rozsah teplot okolí
Skladování -40 .
5)
údržba znamená výměnu hlavních kontaktů zhášecích komor. (zapínací cívkou)3)
80ms
Vypínací čas elektrické ovl.
2)
doba mechanického uvolnění sepnutí hlavních kontaktů
