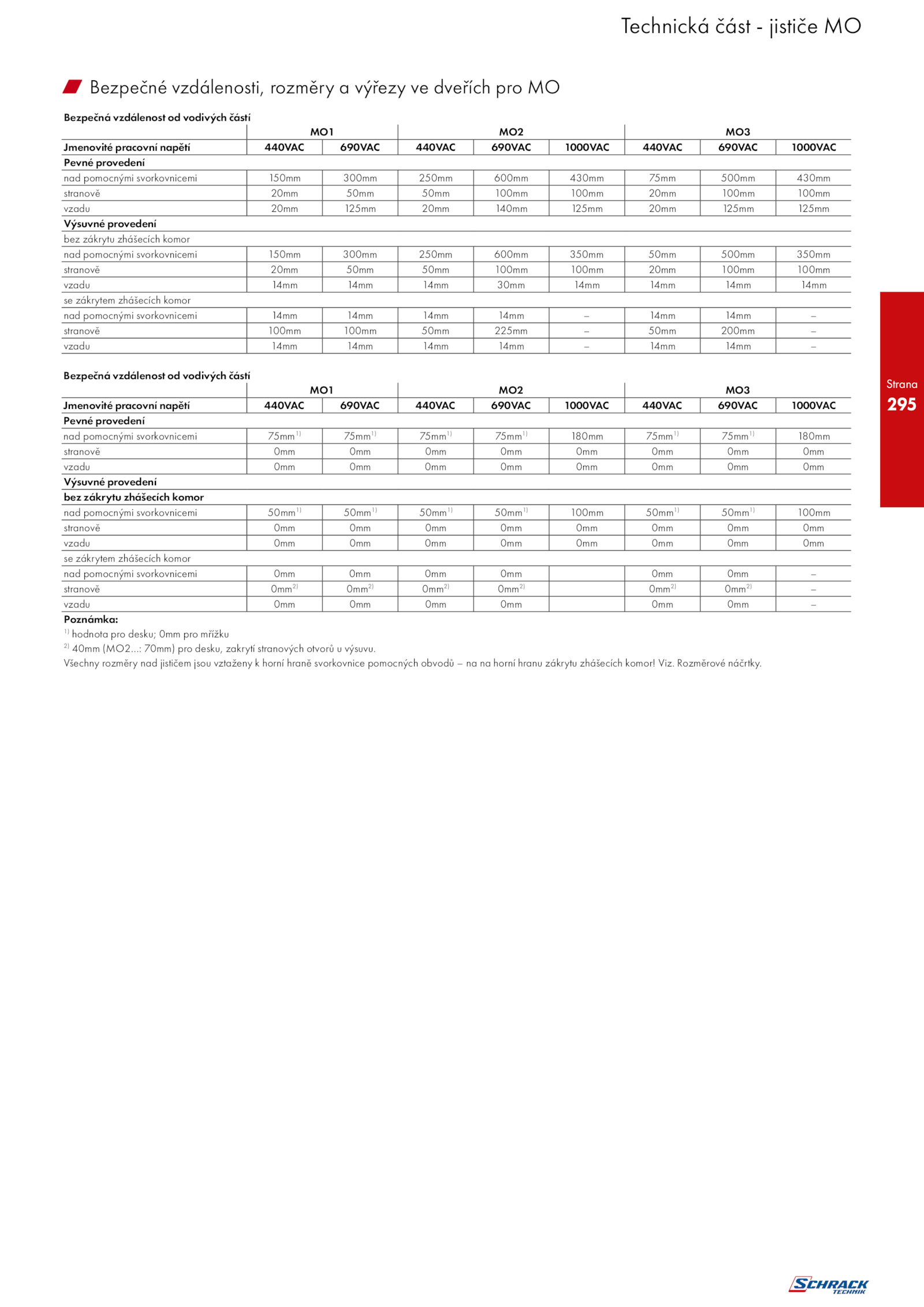

Všechny rozměry nad jističem jsou vztaženy horní hraně svorkovnice pomocných obvodů horní hranu zákrytu zhášecích komor! Viz. Technická část jističe MO w Bezpečné vzdálenosti, rozměry výřezy dveřích pro MO . Rozměrové náčrtky.Strana 295 Bezpečná vzdálenost vodivých částí MO1 MO2 MO3 Jmenovité pracovní napětí 440VAC 690VAC 440VAC 690VAC 1000VAC 440VAC 690VAC 1000VAC Pevné provedení nad pomocnými svorkovnicemi 150mm 300mm 250mm 600mm 430mm 75mm 500mm 430mm stranově 20mm 50mm 50mm 100mm 100mm 20mm 100mm 100mm vzadu 20mm 125mm 20mm 140mm 125mm 20mm 125mm 125mm Výsuvné provedení bez zákrytu zhášecích komor nad pomocnými svorkovnicemi 150mm 300mm 250mm 600mm 350mm 50mm 500mm 350mm stranově 20mm 50mm 50mm 100mm 100mm 20mm 100mm 100mm vzadu 14mm 14mm 14mm 30mm 14mm 14mm 14mm 14mm se zákrytem zhášecích komor nad pomocnými svorkovnicemi 14mm 14mm 14mm 14mm 14mm 14mm – stranově 100mm 100mm 50mm 225mm 50mm 200mm – vzadu 14mm 14mm 14mm 14mm 14mm 14mm – Bezpečná vzdálenost vodivých částí MO1 MO2 MO3 Jmenovité pracovní napětí 440VAC 690VAC 440VAC 690VAC 1000VAC 440VAC 690VAC 1000VAC Pevné provedení nad pomocnými svorkovnicemi 75mm1) 75mm1) 75mm1) 75mm1) 180mm 75mm1) 75mm1) 180mm stranově 0mm 0mm 0mm 0mm 0mm 0mm 0mm 0mm vzadu 0mm 0mm 0mm 0mm 0mm 0mm 0mm 0mm Výsuvné provedení bez zákrytu zhášecích komor nad pomocnými svorkovnicemi 50mm1) 50mm1) 50mm1) 50mm1) 100mm 50mm1) 50mm1) 100mm stranově 0mm 0mm 0mm 0mm 0mm 0mm 0mm 0mm vzadu 0mm 0mm 0mm 0mm 0mm 0mm 0mm 0mm se zákrytem zhášecích komor nad pomocnými svorkovnicemi 0mm 0mm 0mm 0mm 0mm 0mm – stranově 0mm2) 0mm2) 0mm2) 0mm2) 0mm2) 0mm2) – vzadu 0mm 0mm 0mm 0mm 0mm 0mm – Poznámka: 1) hodnota pro desku; 0mm pro mřížku 2) 40mm (MO2…: 70mm) pro desku, zakrytí stranových otvorů výsuvu

---

---
