431
1) Montážní prostor pro demontáž zhášecích komor
2) Při 1000V potřeba 175mm pro možnost demontáže zhášecích komor
3) Držák (4mm šířka, 5mm hloubka) pro upevnění oddělovačů fází
4) Svorkovnice pomocných kontaktů, šroubové svorky
5) Svorkovnice pomocných kontaktů, bezšroubové svorky
6) Rozměr vnitřní plochy zavřených dveří skříně
7) Upevňovací body pro montáž výkonového jističe
1
1) Vývody
12) Horní hrana jističe jen provedení AC-1000V

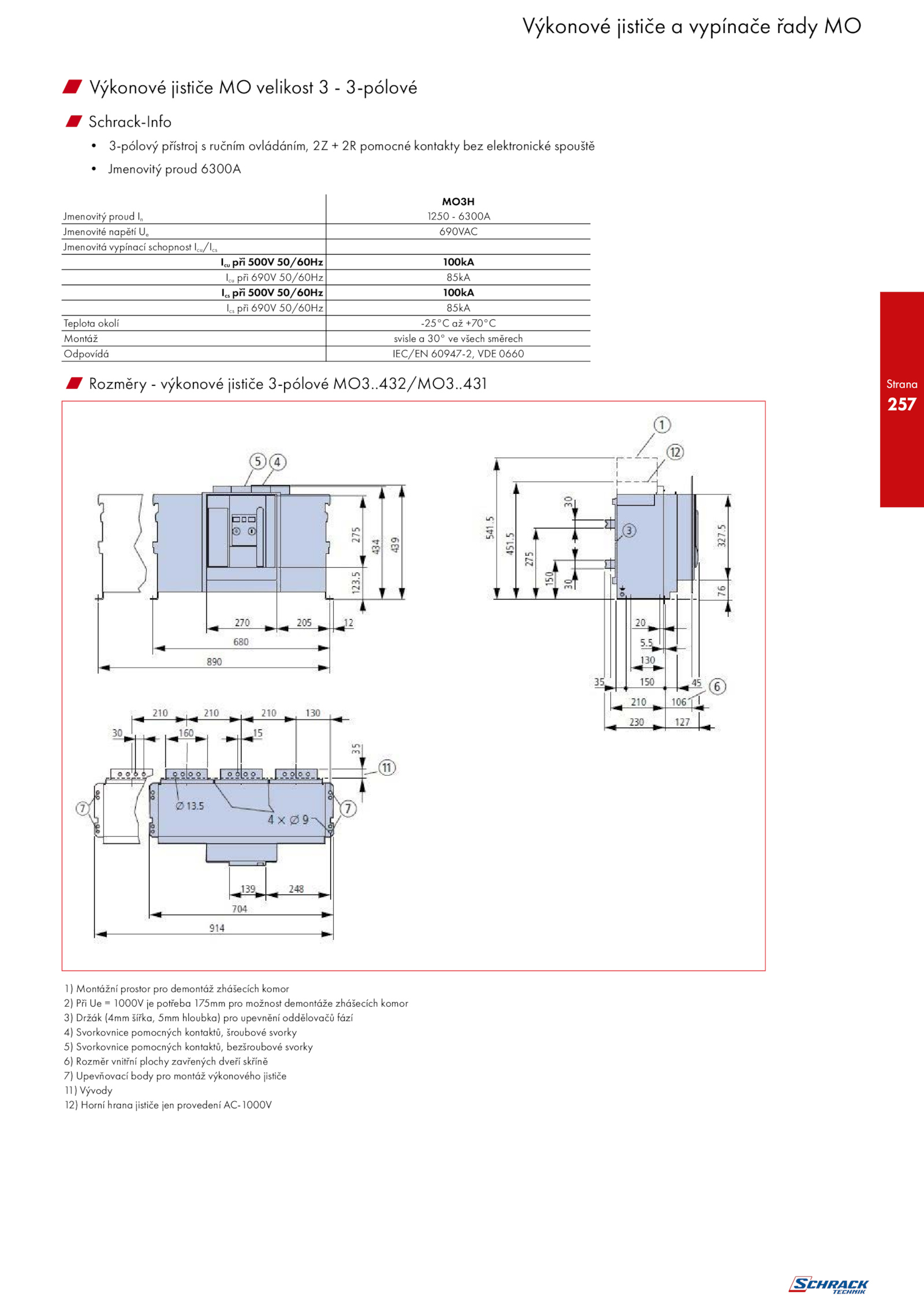

Výkonové jističe vypínače řady MO
w Výkonové jističe velikost 3-pólové
...Strana
257
w Schrack-Info
• 3-pólový přístroj ručním ovládáním, pomocné kontakty bez elektronické spouště
• Jmenovitý proud 6300A
MO3H
Jmenovitý proud 1250 6300A
Jmenovité napětí 690VAC
Jmenovitá vypínací schopnost Icu/Ics
Icu při 500V 50/60Hz 100kA
Icu při 690V 50/60Hz 85kA
Ics při 500V 50/60Hz 100kA
Ics při 690V 50/60Hz 85kA
Teplota okolí -25°C +70°C
Montáž svisle 30° všech směrech
Odpovídá IEC/EN 60947-2, VDE 0660
w Rozměry výkonové jističe 3-pólové MO3.432/MO3
