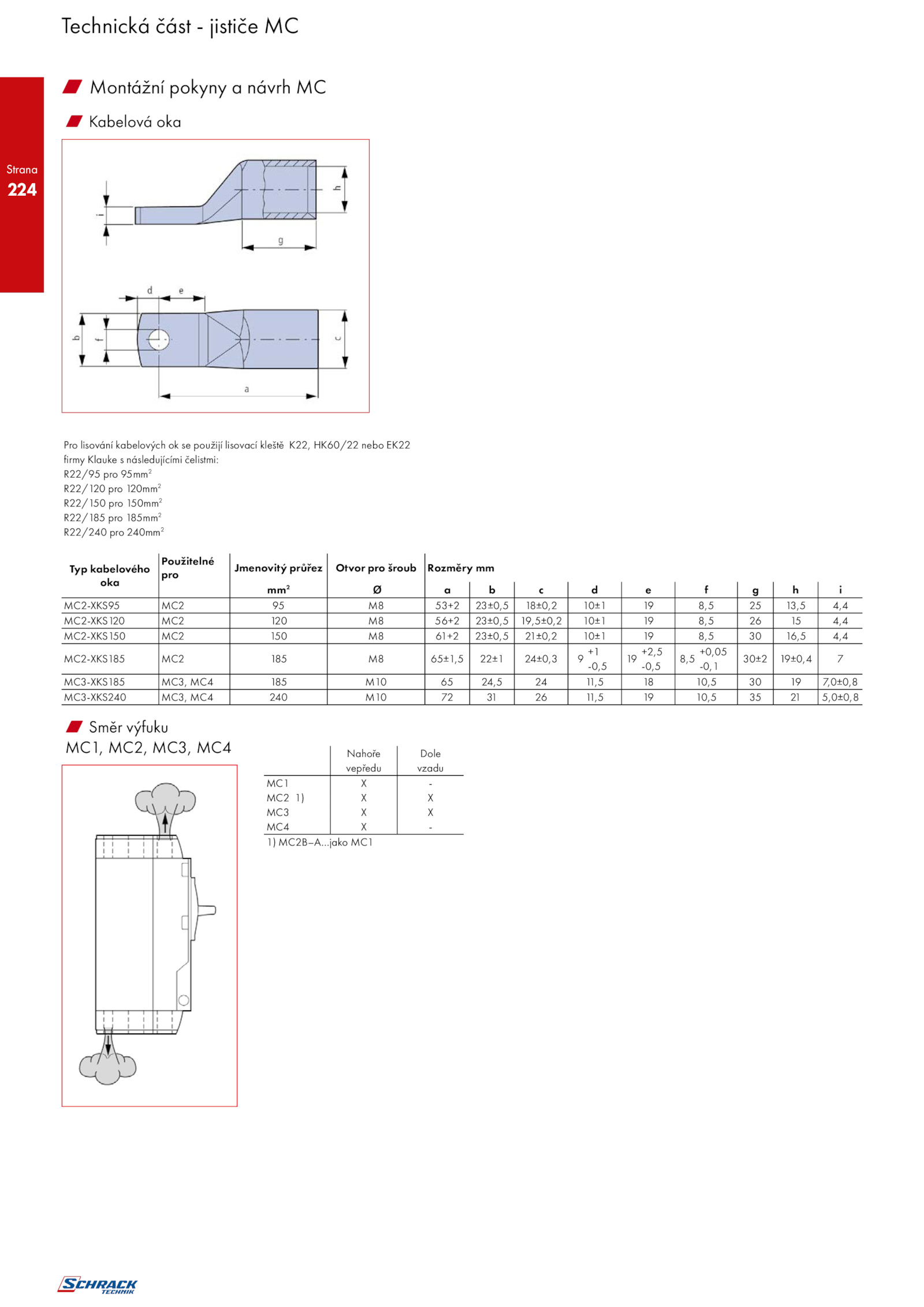

w Kabelová oka
Pro lisování kabelových použijí lisovací kleště K22, HK60/22 nebo EK22
firmy Klauke následujícími čelistmi:
R22/95 pro 95mm2
R22/120 pro 120mm2
R22/150 pro 150mm2
R22/185 pro 185mm2
R22/240 pro 240mm2
Typ kabelového
oka
Použitelné
pro
Jmenovitý průřez Otvor pro šroub Rozměry mm
mm2
Ø i
MC2-XKS95 MC2 53+2 23±0,5 18±0,2 10±1 8,5 13,5 4,4
MC2-XKS120 MC2 120 56+2 23±0,5 19,5±0,2 10±1 8,5 4,4
MC2-XKS150 MC2 150 61+2 23±0,5 21±0,2 10±1 8,5 16,5 4,4
MC2-XKS185 MC2 185 65±1,5 22±1 24±0,3 9
+1
19
+2,5
8,5
+0,05
30±2 19±0,4 7
-0,5 -0,5 -0,1
MC3-XKS185 MC3, MC4 185 M10 24,5 1
1,5 10,5 7,0±0,8
MC3-XKS240 MC3, MC4 240 M10 1
1,5 10,5 5,0±0,8
Nahoře Dole
vepředu vzadu
MC1 -
MC2 X
MC3 X
MC4 -
1) MC2B–A…jako MC1
w Směr výfuku
MC1, MC2, MC3, MC4
Technická část jističe MC
w Montážní pokyny návrh MC
