w Všeobecné informace MC1
Odpovídá IEC/EN 60947, VDE 0660
Ochrana proti dotyku prstem dlaní VDE 0106 část 100
Klimatická odolnost vlhké teplo, konstantní podle IEC 60068-2-78
vlhké teplo, cyklicky podle IEC 60068-2-30
Teplota okolí
Skladování –25°C…+70°C
Provoz –25°C…+70°C
Odolnost rázům (IEC/EN 60068-2-27) (impuls půl sinusovky 20ms)
Bezpečné oddělení podle 61
140
mezi hlavními pomocným kontakty 500VAC
mezi hlavními kontakty 300VAC
w Mechanické informace MC1
Montážní poloha
svisle 90° všech směrech
s proudovým chráničem MC1, N1:
svisle 90° všech směrech
Směr průchodu proudu libovolný
Krytí
Přístroj ovládací prvky: IP20
V krytu rámečkem: IP40
s pákovým ovladačem: IP66
Připojení tunelové svorky: IP10
šrouby oddělovači fází: IP00
w Napěťová pevnost MC1
Jmenovitý trvalý proud max. 160 A
MC1B MC1N MC1H
Jmenovité impulsní výdržné napětí Uimp
Hlavní kontakty 6000V 6000V 6000V
Pomocné kontakty 6000V 6000V 6000V
Jmenovité pracovní napětí 440V 690V 690V AC
Jmenovité pracovní napětí zapínání přes póly sérii 500V DC1)
500V DC1)
Kategorie přepětí/stupeň znečištění III/3 III/3 III/3
Jmenovité izolační napětí 690V 690V 690V
Pro sítě 440V 690V 690V
Poznámka:
1)
pro spínání přes póly sérii platí: korekční faktor pro zkratovou spoušť: MC1: 1,25
Nastavení při nastavená hodnota AC/korekční faktor DC
Údaje platí pro 3-pólové jističe termomagnetickou spouští MC1N(H)-A
w Schéma zapojení
1* Spínání jednoho okruhu dvěma póly sérii
2* Spínání jednoho okruhu třemi póly sérii
Technická část jističe MC

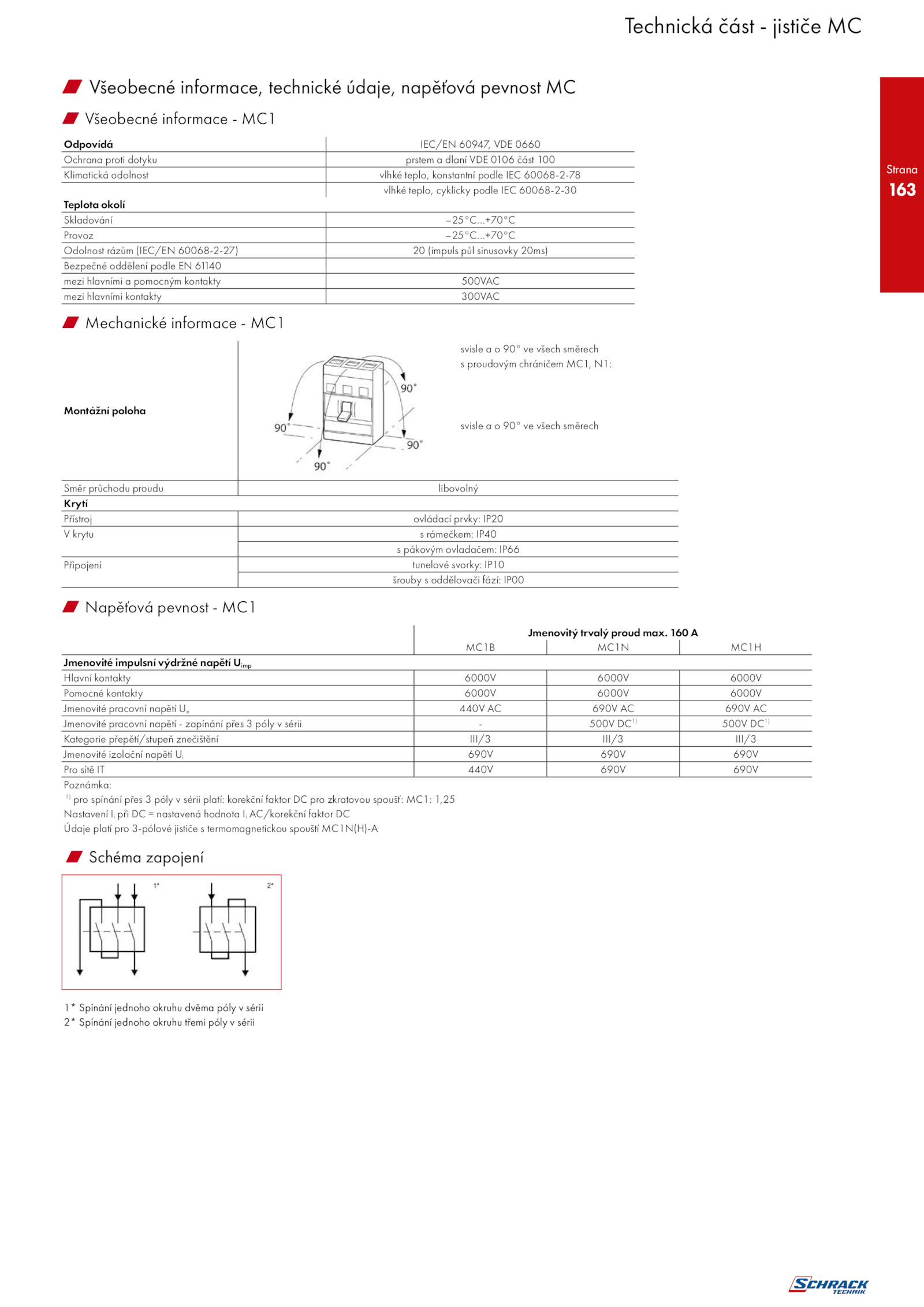

w Všeobecné informace, technické údaje, napěťová pevnost MC
