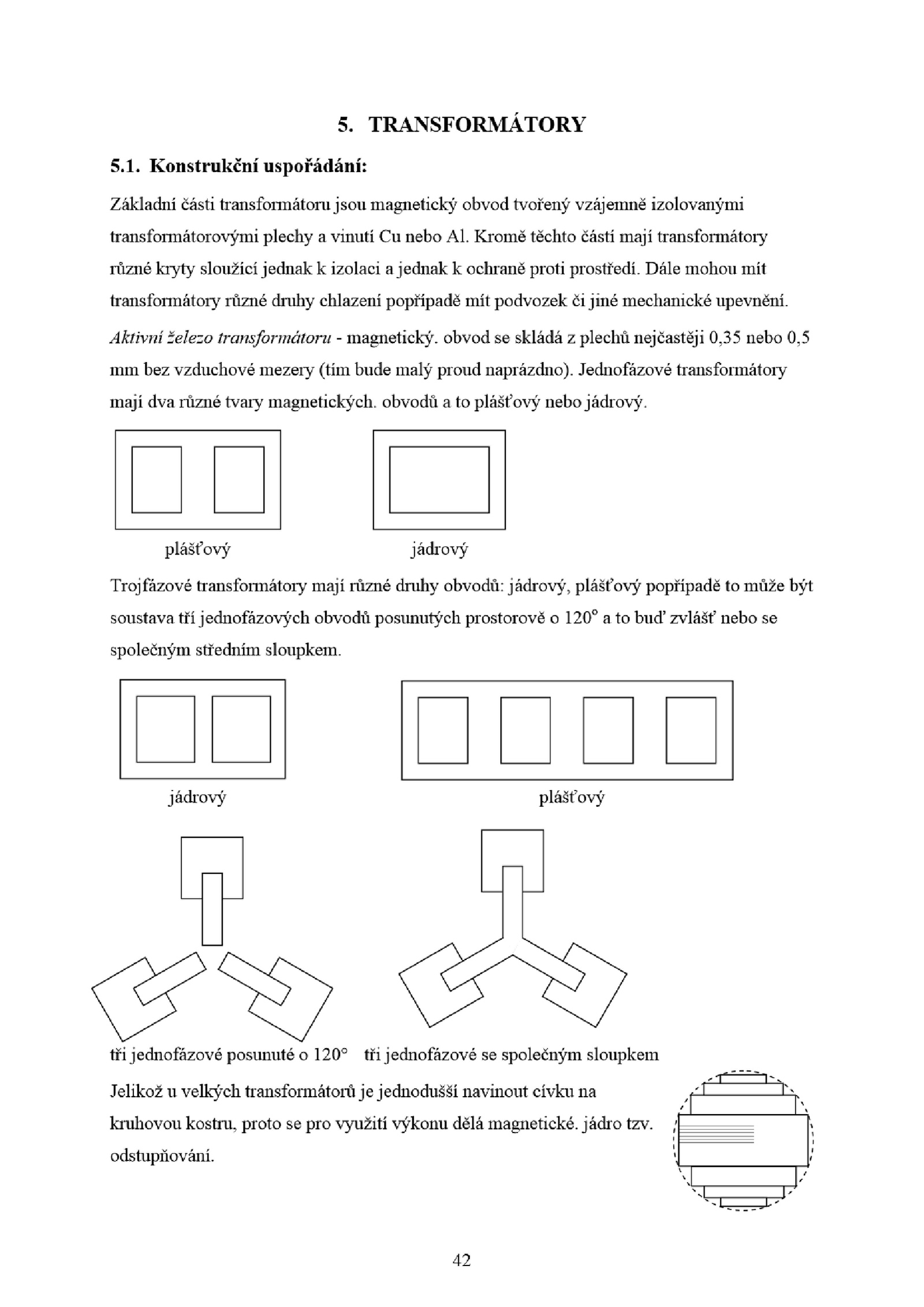

1.TRANSFORMÁTORY
5.
Aktivní železo transformátoru magnetický, obvod skládá plechů nejčastěji 0,35 nebo 0,5
mm bez vzduchové mezery (tím bude malý proud naprázdno). Konstrukční uspořádání:
Základní části transformátorujsou magnetický obvod tvořený vzájemně izolovanými
transformátorovými plechy vinutí nebo Al.
42
. Kromě těchto částí mají transformátory
různé kryty sloužící jednak izolaci ajednak ochraně proti prostředí.
plášťový jádrový
Trojfázové transformátory mají různé druhy obvodů: jádrový, plášťový popřípadě může být
soustava tří jednofázových obvodů posunutých prostorově 120° buď zvlášť nebo se
společným středním sloupkem. Dále mohou mít
transformátory různé druhy chlazení popřípadě mít podvozek čijiné mechanické upevnění. ;
i
odstupňování. Jednofázové transformátory
mají dva různé tvary magnetických, obvodů plášťový nebojádrový.
jádrový plášťový
tři jednofázové posunuté 120° tři jednofázové společným sloupkem
Jelikož velkých transformátorů jednodušší navinout cívku na
kruhovou kostní, proto pro využití výkonu dělá magnetické, jádro tzv
