Topné větve jsou připevněny ocelové přírubě,
opatřené dvěma maticemi podložkami.
Celé zařízení zabudovanými topnými tělesy musí být vždy předloženo ke
schválení Státní zkušebně FTZÚ Ostravě-Radvanicích. Toto lze zajistit odvodem tepla povrchu topného tělesa pomocí
proudícího vzduchu, který příslušnou rychlost takové množství, aby se
splnily podmínky nevýbušného provedení. Směr proudění vzduchu musí být kolmý
k ose šroubovice.
Celé topné těleso bez povrchové úpravy, nebo provedena povrchová úprava
šopováním hliníkem. Bez odvodu tepla hliníková
žebra roztaví. Max. Uživatel
těchto topných těles musí přizpůsobit jejich povrchovou teplotu prostředí, ve
kterém pracují.
Topné těleso vyráběno prodlouženou délkou trubky 150 nebo 600,
případně 700 mm.
Celé zařízení zabudovanými topnými tělesy musí být vždy předloženo ke
schválení Státní zkušebně FTZÚ Ostravě Radvanicích.
Při použití těchto těles nutno dbát parametrů uvedených tabulce.
Tato topná tělesa jsou určena sušáren výbušným prostředím.

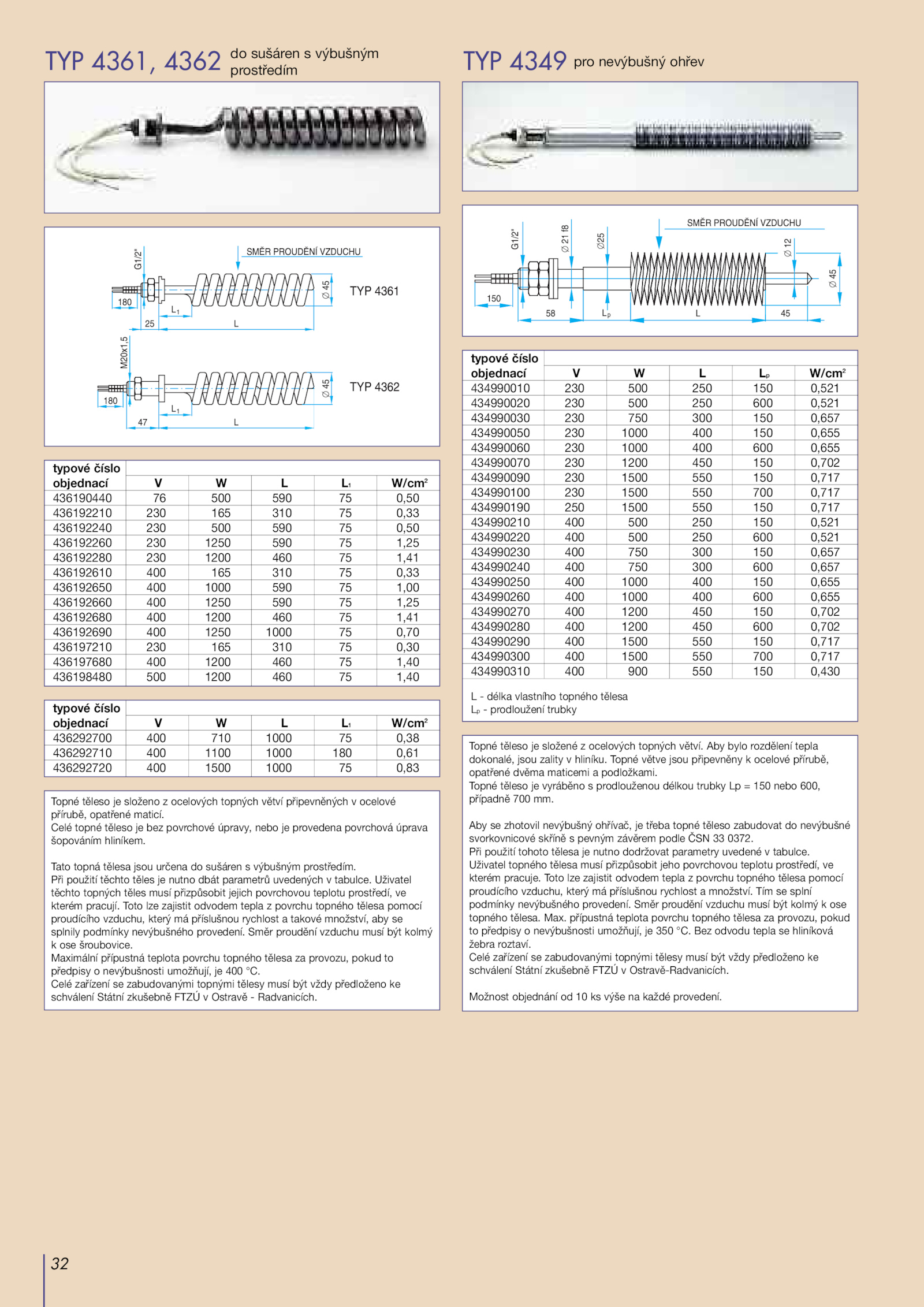

TYP 4349 pro nevýbušný ohřev
.
Aby zhotovil nevýbušný ohřívač, třeba topné těleso zabudovat nevýbušné
svorkovnicové skříně pevným závěrem podle ČSN 0372.
typové číslo
objednací W/cm2
436190440 500 590 0,50
436192210 230 165 310 0,33
436192240 230 500 590 0,50
436192260 230 1250 590 1,25
436192280 230 1200 460 1,41
436192610 400 165 310 0,33
436192650 400 1000 590 1,00
436192660 400 1250 590 1,25
436192680 400 1200 460 1,41
436192690 400 1250 1000 0,70
436197210 230 165 310 0,30
436197680 400 1200 460 1,40
436198480 500 1200 460 1,40
typové číslo
objednací W/cm2
434990010 230 500 250 150 0,521
434990020 230 500 250 600 0,521
434990030 230 750 300 150 0,657
434990050 230 1000 400 150 0,655
434990060 230 1000 400 600 0,655
434990070 230 1200 450 150 0,702
434990090 230 1500 550 150 0,717
434990100 230 1500 550 700 0,717
434990190 250 1500 550 150 0,717
434990210 400 500 250 150 0,521
434990220 400 500 250 600 0,521
434990230 400 750 300 150 0,657
434990240 400 750 300 600 0,657
434990250 400 1000 400 150 0,655
434990260 400 1000 400 600 0,655
434990270 400 1200 450 150 0,702
434990280 400 1200 450 600 0,702
434990290 400 1500 550 150 0,717
434990300 400 1500 550 700 0,717
434990310 400 900 550 150 0,430
L délka vlastního topného tělesa
Lp prodloužení trubky
Topné těleso složené ocelových topných větví.
Při použití tohoto tělesa nutno dodržovat parametry uvedené tabulce.
Maximální přípustná teplota povrchu topného tělesa provozu, pokud to
předpisy nevýbušnosti umožňují, 400 °C. Aby bylo rozdělení tepla
dokonalé, jsou zality hliníku. Tím splní
podmínky nevýbušného provedení.32
TYP 4361, 4362 sušáren výbušným
prostředím
typové číslo
objednací W/cm2
436292700 400 710 1000 0,38
436292710 400 1100 1000 180 0,61
436292720 400 1500 1000 0,83
Topné těleso složeno ocelových topných větví připevněných ocelové
přírubě, opatřené maticí. Směr proudění vzduchu musí být kolmý ose
topného tělesa. přípustná teplota povrchu topného tělesa provozu, pokud
to předpisy nevýbušnosti umožňují, 350 °C. Toto lze zajistit odvodem tepla povrchu topného tělesa pomocí
proudícího vzduchu, který příslušnou rychlost množství.
Možnost objednání výše každé provedení.
Uživatel topného tělesa musí přizpůsobit jeho povrchovou teplotu prostředí, ve
kterém pracuje
