Poznámky redaktora

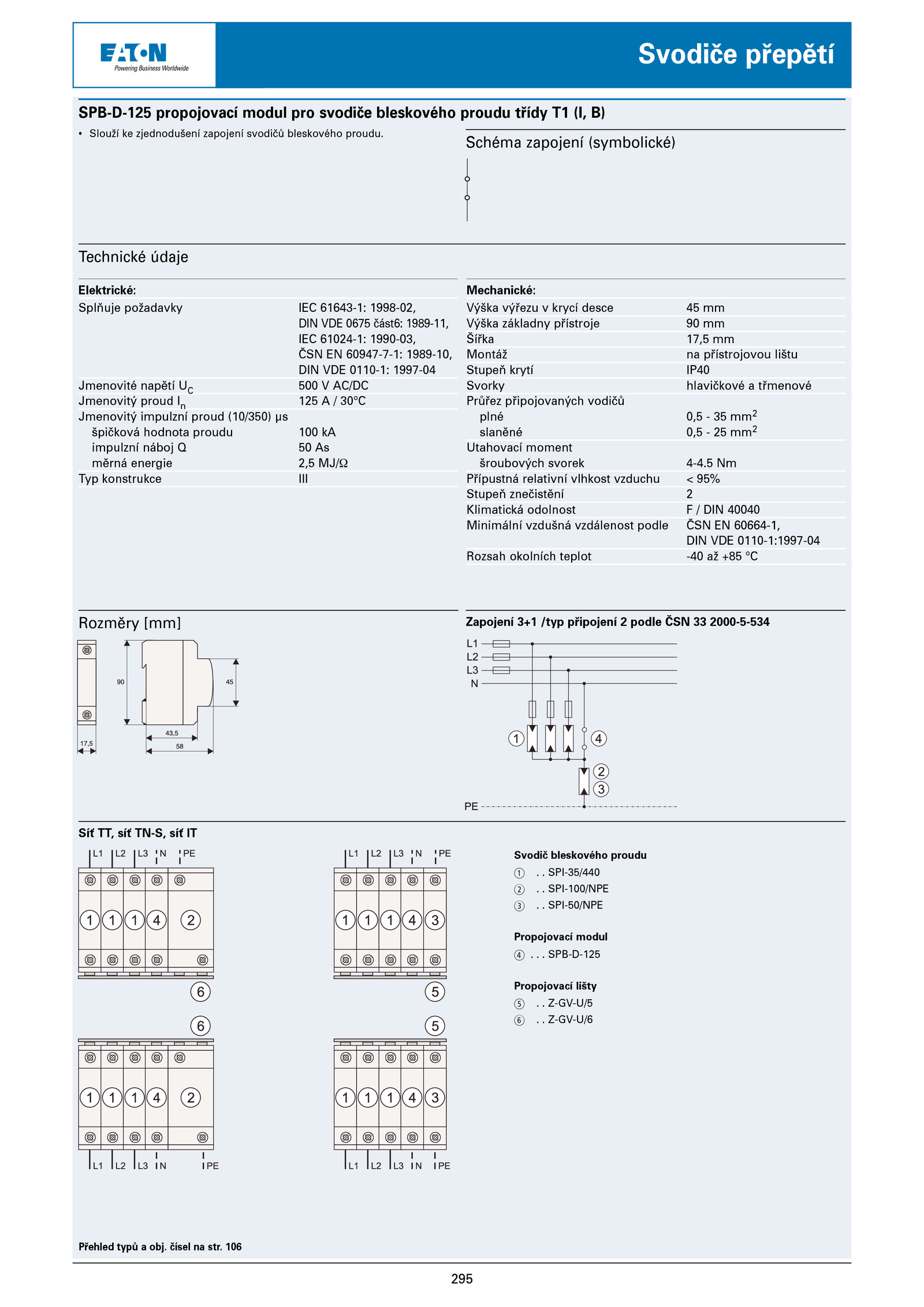

čísel str.5 Nm Přípustná relativní vlhkost vzduchu 95% Stupeň znečistění 2 Klimatická odolnost DIN 40040 Minimální vzdušná vzdálenost podle ČSN 60664-1, DIN VDE 0110-1:1997-04 Rozsah okolních teplot -40 +85 °C Schéma zapojení (symbolické) Rozměry [mm] Zapojení 3+1 /typ připojení podle ČSN 2000-5-534 Síť TT, síť TN-S, síť IT Svodič bleskového proudu a SPI-35/440 b SPI-100/NPE c SPI-50/NPE Propojovací modul d SPB-D-125 Propojovací lišty e Z-GV-U/5 f Z-GV-U/6 Svodiče přepětí . Technické údaje Elektrické: Splňuje požadavky IEC 61643-1: 1998-02, DIN VDE 0675 část6: 1989-11, IEC 61024-1: 1990-03, ČSN 60947-7-1: 1989-10, DIN VDE 0110-1: 1997-04 Jmenovité napětí 500 AC/DC Jmenovitý proud 125 30°C Jmenovitý impulzní proud (10/350) µs špičková hodnota proudu 100 kA impulzní náboj As měrná energie 2,5 MJ/Ω Typ konstrukce III Mechanické: Výška výřezu krycí desce mm Výška základny přístroje mm Šířka 17,5 mm Montáž přístrojovou lištu Stupeň krytí IP40 Svorky hlavičkové třmenové Průřez připojovaných vodičů plné 0,5 mm2 slaněné 0,5 mm2 Utahovací moment šroubových svorek 4-4.295 Přehled typů obj. 106 SPB-D-125 propojovací modul pro svodiče bleskového proudu třídy (I, B) • Slouží zjednodušení zapojení svodičů bleskového proudu
