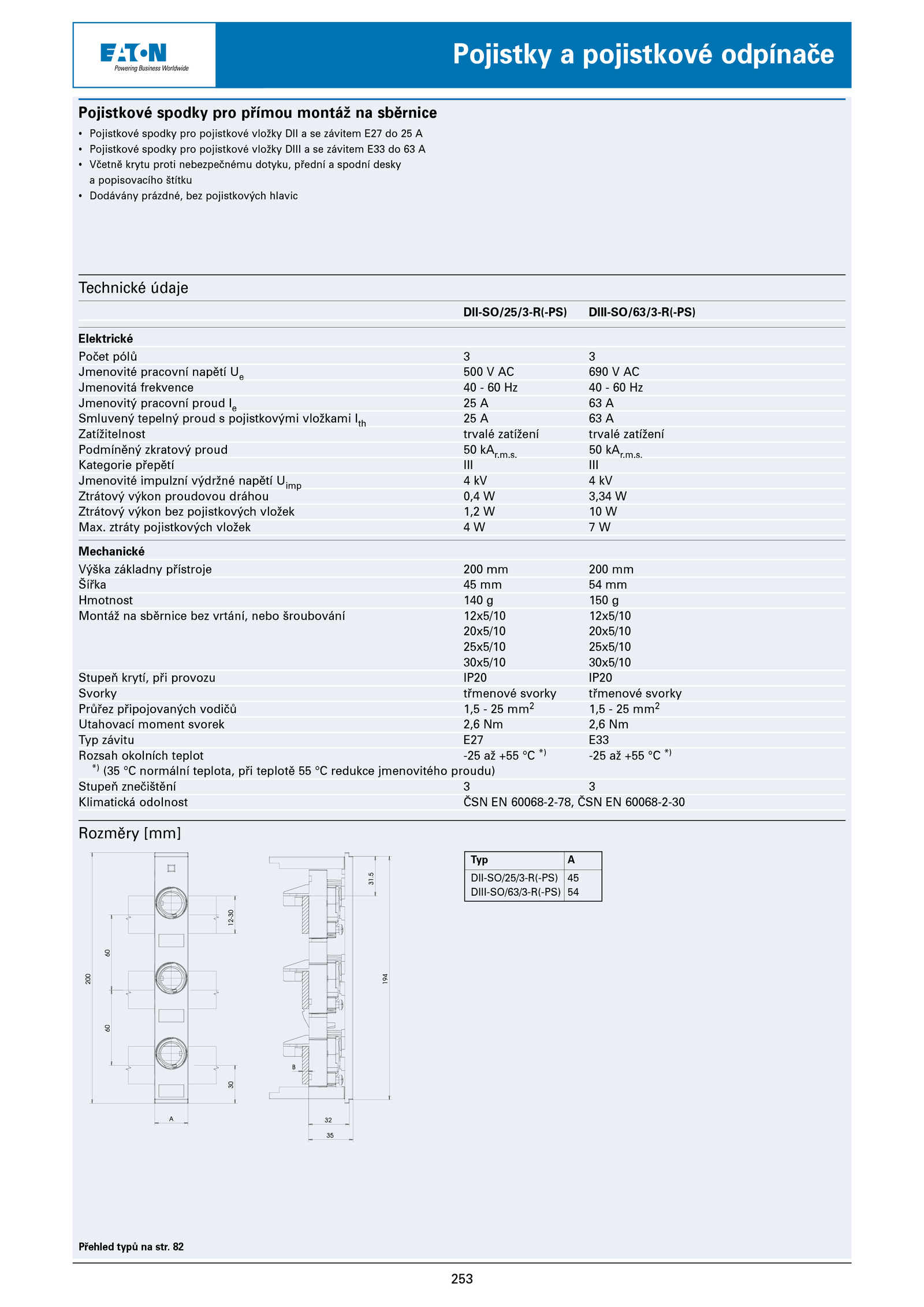

82 Pojistkové spodky pro přímou montáž sběrnice DII-SO/25/3-R(-PS) DIII-SO/63/3-R(-PS) Elektrické Počet pólů 3 Jmenovité pracovní napětí 500 690 AC Jmenovitá frekvence Hz Jmenovitý pracovní proud A Smluvený tepelný proud pojistkovými vložkami Ith A Zatížitelnost trvalé zatížení trvalé zatížení Podmíněný zkratový proud kAr. ztráty pojistkových vložek W Mechanické Výška základny přístroje 200 200 mm Šířka mm Hmotnost 140 150 g Montáž sběrnice bez vrtání, nebo šroubování 12x5/10 12x5/10 20x5/10 20x5/10 25x5/10 25x5/10 30x5/10 30x5/10 Stupeň krytí, při provozu IP20 IP20 Svorky třmenové svorky třmenové svorky Průřez připojovaných vodičů 1,5 mm2 1,5 mm2 Utahovací moment svorek 2,6 2,6 Nm Typ závitu E27 E33 Rozsah okolních teplot -25 +55 -25 +55 *) *) (35 normální teplota, při teplotě redukce jmenovitého proudu) Stupeň znečištění 3 Klimatická odolnost ČSN 60068-2-78, ČSN 60068-2-30 Technické údaje • Pojistkové spodky pro pojistkové vložky DII závitem E27 A • Pojistkové spodky pro pojistkové vložky DIII závitem E33 A • Včetně krytu proti nebezpečnému dotyku, přední spodní desky a popisovacího štítku • Dodávány prázdné, bez pojistkových hlavic Rozměry [mm] Typ A DII-SO/25/3-R(-PS) 45 DIII-SO/63/3-R(-PS) 54 . Kategorie přepětí III III Jmenovité impulzní výdržné napětí Uimp kV Ztrátový výkon proudovou dráhou 0,4 3,34 W Ztrátový výkon bez pojistkových vložek 1,2 W Max.m.s.253 Pojistky pojistkové odpínače Přehled typů str. kAr.m.s
