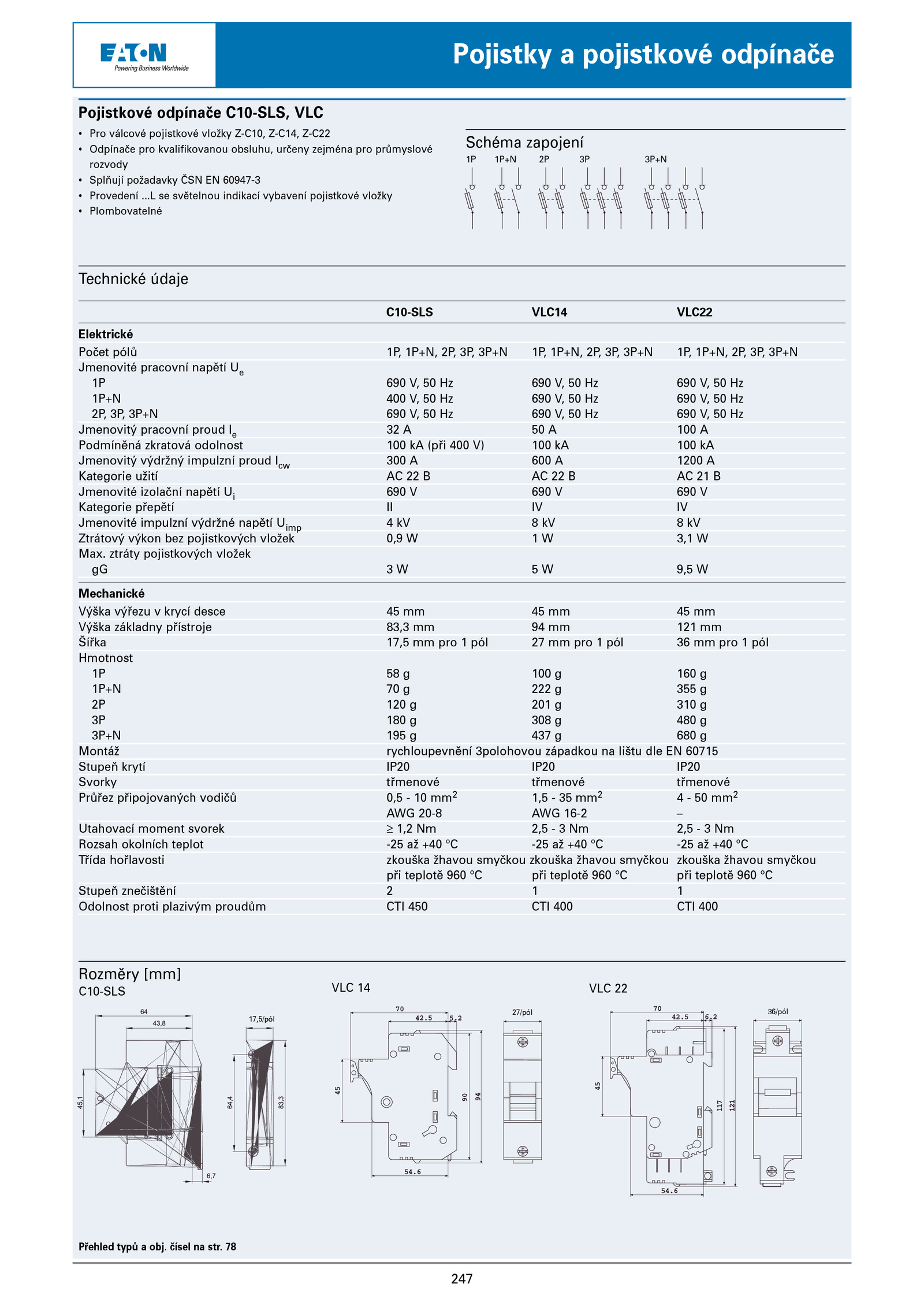

L světelnou indikací vybavení pojistkové vložky • Plombovatelné Technické údaje C10-SLS VLC14 VLC22 Elektrické Počet pólů 1P, 1P+N, 2P, 3P, 3P+N 1P, 1P+N, 2P, 3P, 3P+N 1P, 1P+N, 2P, 3P, 3P+N Jmenovité pracovní napětí Ue 1P 690 690 690 Hz 1P+N 400 690 690 Hz 2P, 3P, 3P+N 690 690 690 Hz Jmenovitý pracovní proud 100 A Podmíněná zkratová odolnost 100 (při 400 100 100 kA Jmenovitý výdržný impulzní proud Icw 300 600 1200 A Kategorie užití B Jmenovité izolační napětí 690 690 690 V Kategorie přepětí IV Jmenovité impulzní výdržné napětí Uimp kV Ztrátový výkon bez pojistkových vložek 0,9 3,1 W Max. čísel str.247 Pojistky pojistkové odpínače Přehled typů obj. ztráty pojistkových vložek gG 9,5 W Mechanické Výška výřezu krycí desce mm Výška základny přístroje 83,3 121 mm Šířka 17,5 pro pól pro pól pro pól Hmotnost 1P 100 160 g 1P+N 222 355 g 2P 120 201 310 g 3P 180 308 480 g 3P+N 195 437 680 g Montáž rychloupevnění 3polohovou západkou lištu dle 60715 Stupeň krytí IP20 IP20 IP20 Svorky třmenové třmenové třmenové Průřez připojovaných vodičů 0,5 mm2 1,5 mm2 mm2 AWG 20-8 AWG 16-2 – Utahovací moment svorek 1,2 2,5 2,5 Nm Rozsah okolních teplot -25 +40 -25 +40 -25 +40 °C Třída hořlavosti zkouška žhavou smyčkou zkouška žhavou smyčkou zkouška žhavou smyčkou při teplotě 960 při teplotě 960 při teplotě 960 °C Stupeň znečištění 1 Odolnost proti plazivým proudům CTI 450 CTI 400 CTI 400 Schéma zapojení Rozměry [mm] 1P 1P+N 3P+N 17,5/pól 27/pól 36/pól C10-SLS VLC VLC 22 ... 78 Pojistkové odpínače C10-SLS, VLC • Pro válcové pojistkové vložky Z-C10, Z-C14, Z-C22 • Odpínače pro kvalifikovanou obsluhu, určeny zejména pro průmyslové rozvody • Splňují požadavky ČSN 60947-3 • Provedení
