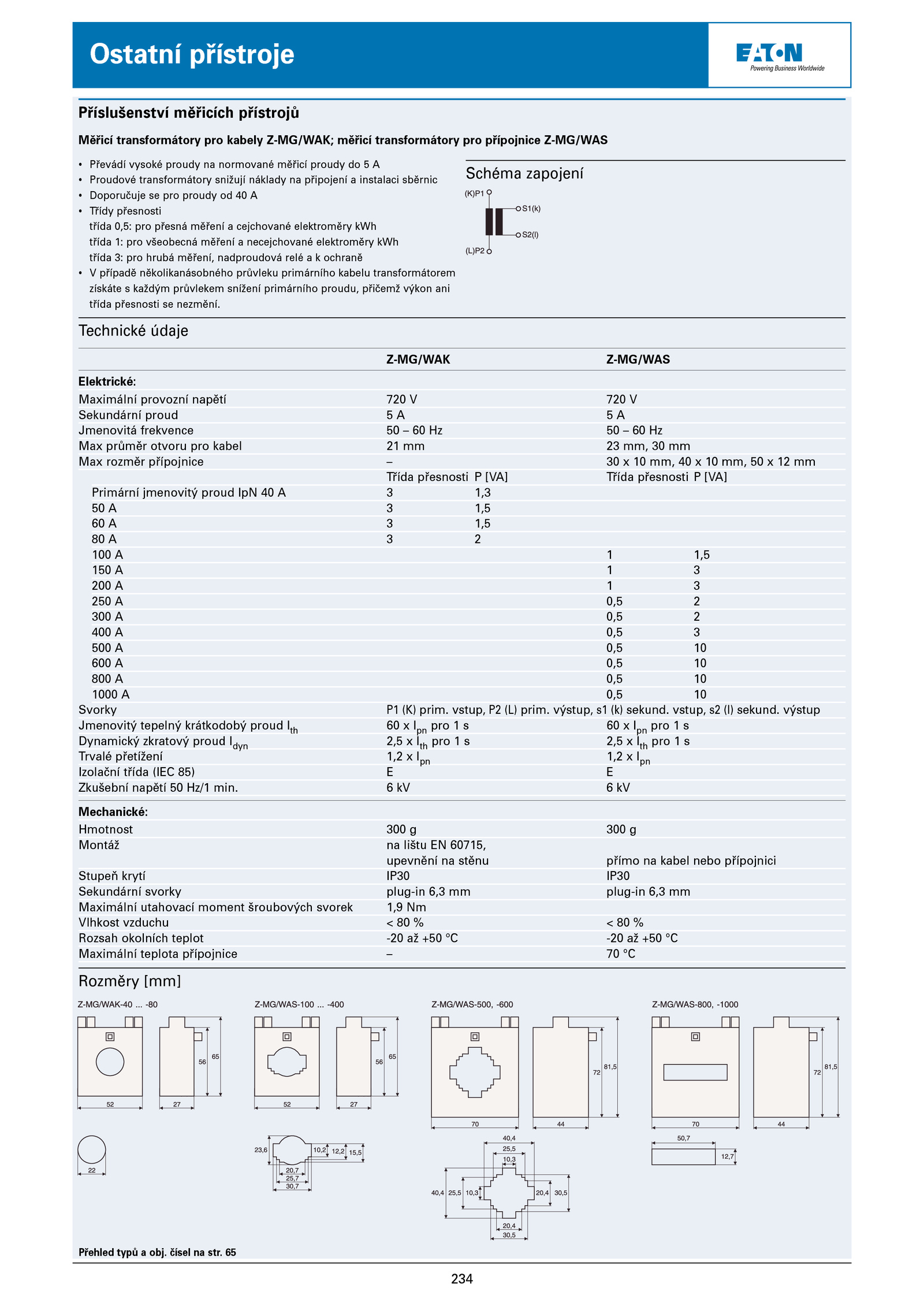

Technické údaje Z-MG/WAK Z-MG/WAS Elektrické: Maximální provozní napětí 720 720 V Sekundární proud A Jmenovitá frekvence Hz Max průměr otvoru pro kabel mm, mm Max rozměr přípojnice mm, mm, mm Třída přesnosti [VA] Třída přesnosti [VA] Primární jmenovitý proud IpN 1,3 50 1,5 60 1,5 80 2 100 1,5 150 3 200 3 250 0,5 2 300 0,5 2 400 0,5 3 500 0,5 10 600 0,5 10 800 0,5 10 1000 0,5 10 Svorky (K) prim. vstup, (l) sekund. výstup, (k) sekund. kV Mechanické: Hmotnost 300 300 g Montáž lištu 60715, upevnění stěnu přímo kabel nebo přípojnici Stupeň krytí IP30 IP30 Sekundární svorky plug-in 6,3 plug-in 6,3 mm Maximální utahovací moment šroubových svorek 1,9 Nm Vlhkost vzduchu % Rozsah okolních teplot -20 +50 -20 +50 °C Maximální teplota přípojnice °C Schéma zapojení Rozměry [mm] .Přehled typů obj. 65 234 Ostatní přístroje Příslušenství měřicích přístrojů Měřicí transformátory pro kabely Z-MG/WAK; měřicí transformátory pro přípojnice Z-MG/WAS • Převádí vysoké proudy normované měřicí proudy A • Proudové transformátory snižují náklady připojení instalaci sběrnic • Doporučuje pro proudy A • Třídy přesnosti třída 0,5: pro přesná měření cejchované elektroměry kWh třída pro všeobecná měření necejchované elektroměry kWh třída pro hrubá měření, nadproudová relé ochraně • případě několikanásobného průvleku primárního kabelu transformátorem získáte každým průvlekem snížení primárního proudu, přičemž výkon ani třída přesnosti nezmění. vstup, (L) prim. čísel str. výstup Jmenovitý tepelný krátkodobý proud Ith Ipn pro Ipn pro s Dynamický zkratový proud Idyn 2,5 Ith pro 2,5 Ith pro s Trvalé přetížení 1,2 Ipn 1,2 Ipn Izolační třída (IEC 85) E Zkušební napětí Hz/1 min
