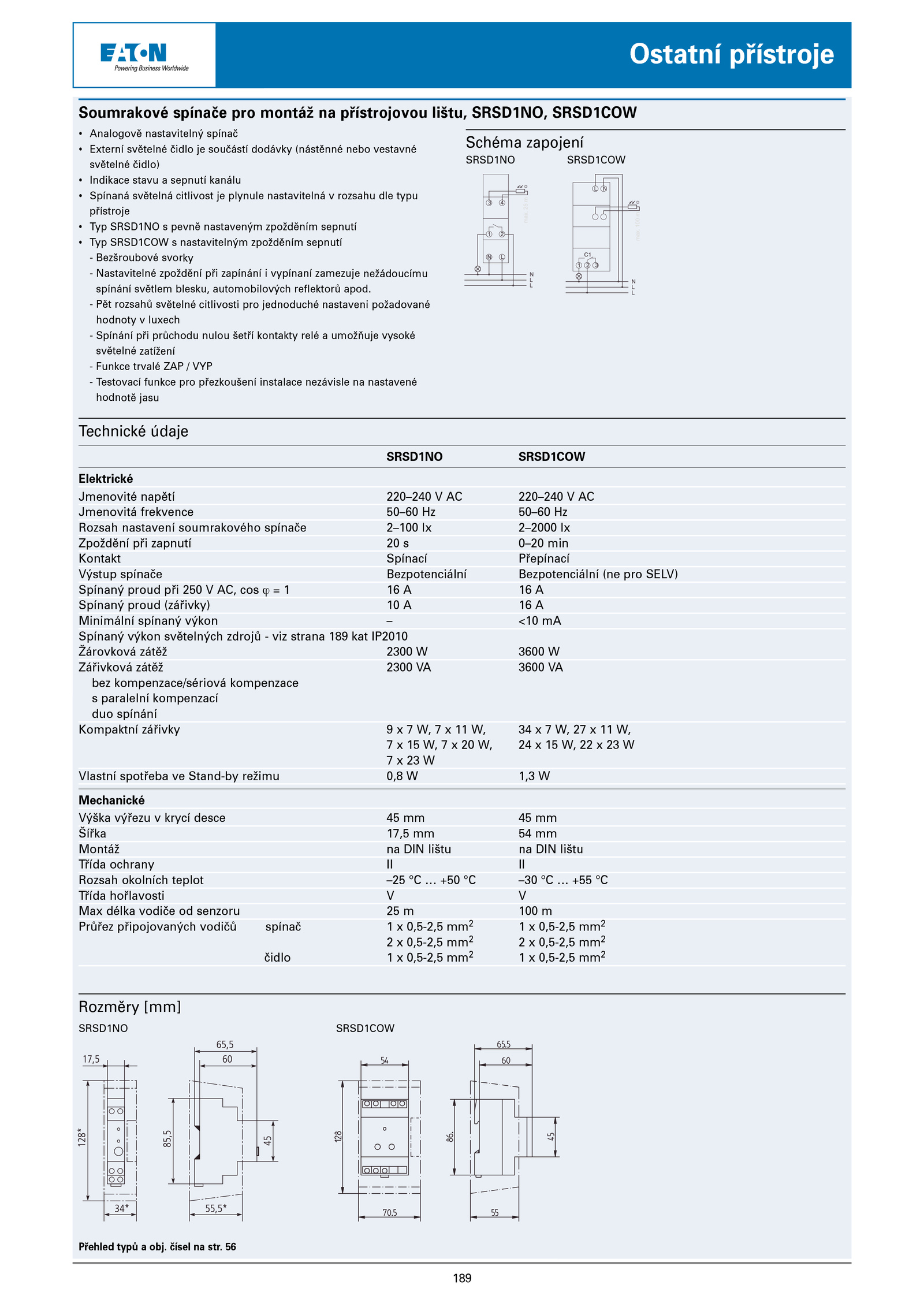

- Pět rozsahů světelné citlivosti pro jednoduché nastaveni požadované hodnoty luxech - Spínání při průchodu nulou šetří kontakty relé umožňuje vysoké světelné zatížení - Funkce trvalé ZAP VYP - Testovací funkce pro přezkoušení instalace nezávisle nastavené hodnotě jasu Schéma zapojení SRSD1NO SRSD1COW Technické údaje SRSD1NO SRSD1COW Elektrické Jmenovité napětí 220–240 220–240 AC Jmenovitá frekvence 50–60 50–60 Hz Rozsah nastavení soumrakového spínače 2–100 2–2000 lx Zpoždění při zapnutí 0–20 min Kontakt Spínací Přepínací Výstup spínače Bezpotenciální Bezpotenciální (ne pro SELV) Spínaný proud při 250 AC, cos A Spínaný proud (zářivky) A Minimální spínaný výkon <10 mA Spínaný výkon světelných zdrojů viz strana 189 kat IP2010 Žárovková zátěž 2300 3600 W Zářivková zátěž 2300 3600 VA bez kompenzace/sériová kompenzace s paralelní kompenzací duo spínání Kompaktní zářivky W, 7 W 7 W Vlastní spotřeba Stand-by režimu 0,8 1,3 W Mechanické Výška výřezu krycí desce mm Šířka 17,5 mm Montáž DIN lištu DIN lištu Třída ochrany II Rozsah okolních teplot –25 +50 –30 +55 °C Třída hořlavosti V Max délka vodiče senzoru 100 m Průřez připojovaných vodičů spínač 0,5-2,5 mm2 0,5-2,5 mm2 2 0,5-2,5 mm2 0,5-2,5 mm2 čidlo 0,5-2,5 mm2 0,5-2,5 mm2 Rozměry [mm] SRSD1NO SRSD1COW Přehled typů obj. 56 . čísel str.189 Ostatní přístroje Soumrakové spínače pro montáž přístrojovou lištu, SRSD1NO, SRSD1COW • Analogově nastavitelný spínač • Externí světelné čidlo součástí dodávky (nástěnné nebo vestavné světelné čidlo) • Indikace stavu sepnutí kanálu • Spínaná světelná citlivost plynule nastavitelná rozsahu dle typu přístroje • Typ SRSD1NO pevně nastaveným zpožděním sepnutí • Typ SRSD1COW nastavitelným zpožděním sepnutí - Bezšroubové svorky - Nastavitelné zpoždění při zapínání vypínaní zamezuje nežádoucímu spínání světlem blesku, automobilových reflektorů apod
