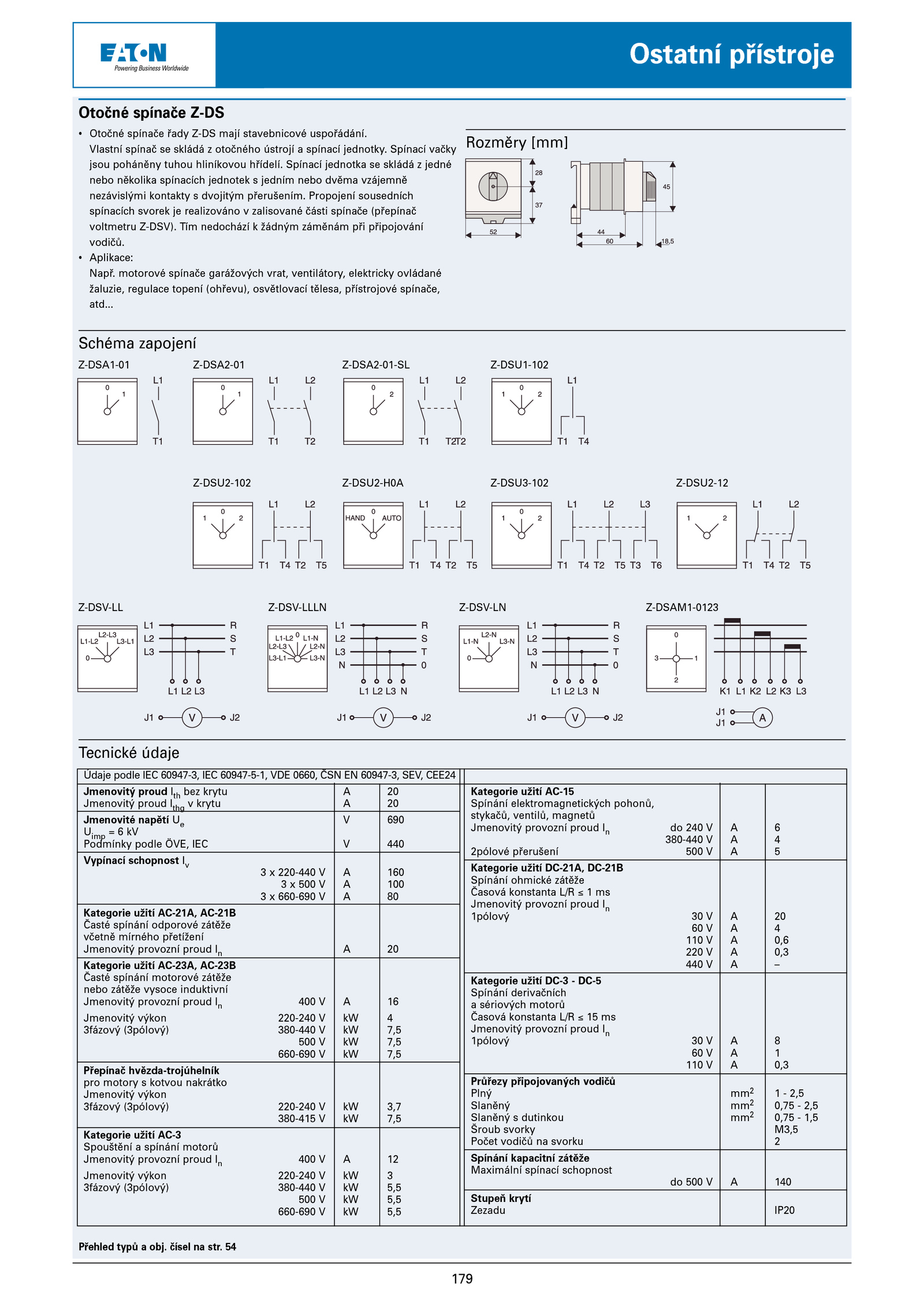

179 Otočné spínače Z-DS • Otočné spínače řady Z-DS mají stavebnicové uspořádání. Vlastní spínač skládá otočného ústrojí spínací jednotky. 54 Ostatní přístroje . motorové spínače garážových vrat, ventilátory, elektricky ovládané žaluzie, regulace topení (ohřevu), osvětlovací tělesa, přístrojové spínače, atd. Tecnické údaje Rozměry [mm] Schéma zapojení Z-DSA1-01 Z-DSA2-01 Z-DSA2-01-SL Z-DSU1-102 Z-DSU1-H0A Z-DSU1-T0N Z-DSU2-102 Z-DSU2-H0A Z-DSU3-102 Z-DSU2-12 Z-DSV-LL Z-DSV-LLLN Z-DSV-LN Z-DSAM1-0123 Údaje podle IEC 60947-3, IEC 60947-5-1, VDE 0660, ČSN 60947-3, SEV, CEE24 Jmenovitý proud Ith bez krytu 20 Jmenovitý proud Ithg krytu 20 Jmenovité napětí 690 Uimp kV Podmínky podle ÖVE, IEC 440 Vypínací schopnost Iv 3 220-440 160 3 500 100 3 660-690 80 Kategorie užití AC-21A, AC-21B Časté spínání odporové zátěže včetně mírného přetížení Jmenovitý provozní proud 20 Kategorie užití AC-23A, AC-23B Časté spínání motorové zátěže nebo zátěže vysoce induktivní Jmenovitý provozní proud 400 16 Jmenovitý výkon 220-240 4 3fázový (3pólový) 380-440 7,5 500 7,5 660-690 7,5 Přepínač hvězda-trojúhelník pro motory kotvou nakrátko Jmenovitý výkon 3fázový (3pólový) 220-240 3,7 380-415 7,5 Kategorie užití AC-3 Spouštění spínání motorů Jmenovitý provozní proud 400 12 Jmenovitý výkon 220-240 3 3fázový (3pólový) 380-440 5,5 500 5,5 660-690 5,5 Kategorie užití AC-15 Spínání elektromagnetických pohonů, stykačů, ventilů, magnetů Jmenovitý provozní proud 240 6 380-440 4 2pólové přerušení 500 5 Kategorie užití DC-21A, DC-21B Spínání ohmické zátěže Časová konstanta L/R ms Jmenovitý provozní proud In 1pólový 20 60 4 110 0,6 220 0,3 440 – Kategorie užití DC-3 DC-5 Spínání derivačních a sériových motorů Časová konstanta L/R ms Jmenovitý provozní proud In 1pólový 8 60 1 110 0,3 Průřezy připojovaných vodičů Plný mm2 2,5 Slaněný mm2 0,75 2,5 Slaněný dutinkou mm2 0,75 1,5 Šroub svorky M3,5 Počet vodičů svorku 2 Spínání kapacitní zátěže Maximální spínací schopnost do 500 140 Stupeň krytí Zezadu IP20 Přehled typů obj. • Aplikace: Např. čísel str.. Spínací jednotka skládá jedné nebo několika spínacích jednotek jedním nebo dvěma vzájemně nezávislými kontakty dvojitým přerušením. Propojení sousedních spínacích svorek realizováno zalisované části spínače (přepínač voltmetru Z-DSV). Spínací vačky jsou poháněny tuhou hliníkovou hřídelí.. Tím nedochází žádným záměnám při připojování vodičů
